KORBKA ZATRZASKOWA Z TULEJĄ GWINTOWANĄ I OBROTOWĄ RĘKOJEŚCIĄ
05
E518
Manovelle scatto
Materiał:
Poliamid wzmocniony. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Wkładki:
Tuleja ze stali ocynkowanej z nieprzelotowym otworem gwintowanym (tolerancja gwintu 6H).
Wkładka boczna:
Tuleja mosiężna z przelotowym otworem gwintowanym.
Sprężyna:
Sprężyna ze stali inox (AISI 302).
Śruba mocująca:
Wkręt z oksydowanej stali z łbem na śrubokręt płaski.
Rękojeść boczna:
Rękojeść obrotowa art. M144.
Wykonanie na specjalne zamówienie:
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Na życzenie, w zależności od ilości, dostępne kolory korpusu korbki zgodnie z tabelą barw.

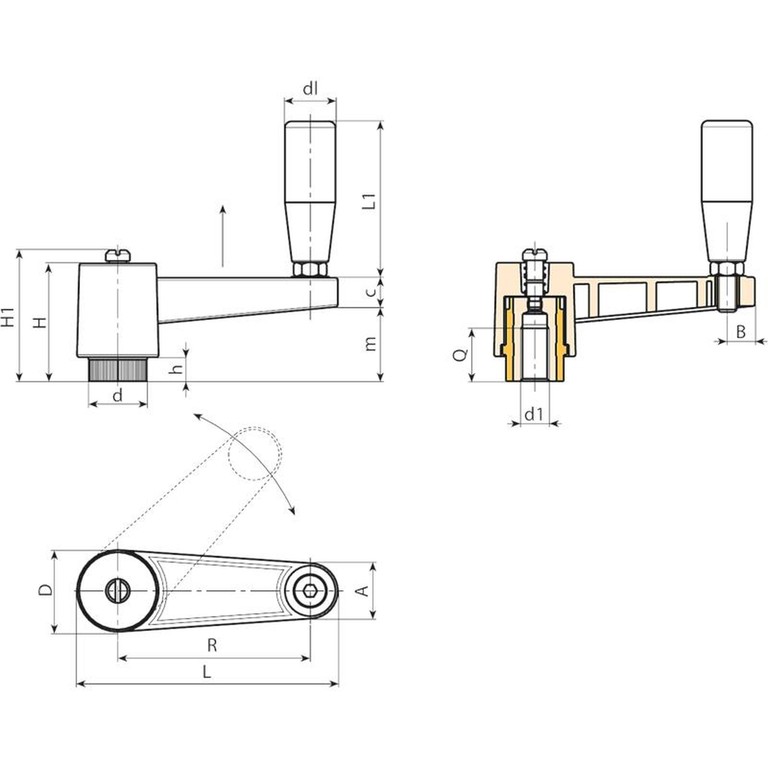

Kod | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 6H | Q | dl | L1 | Waga (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E518065.0001 | E518065.TM0801 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M8 | 18 | 19 | 54 | 94 |
E518065.0002 | E518065.TM1001 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M10 | 18 | 19 | 54 | 90 |
E518065.0003 | E518065.TM1201 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M12 | 18 | 19 | 54 | 90 |
E518080.0001 | E518080.TM1201 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M12 | 22 | 21 | 66 | 172 |
E518080.0002 | E518080.TM1401 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M14 | 22 | 21 | 66 | 164 |
E518080.0003 | E518080.TM1601 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M16 | 22 | 21 | 66 | 154 |
E518110.0001 | E518110.TM1201 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M12 | 22 | 21 | 66 | 181 |
E518110.0002 | E518110.TM1401 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M14 | 22 | 21 | 66 | 195 |
E518110.0003 | E518110.TM1601 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M16 | 22 | 21 | 66 | 198 |
