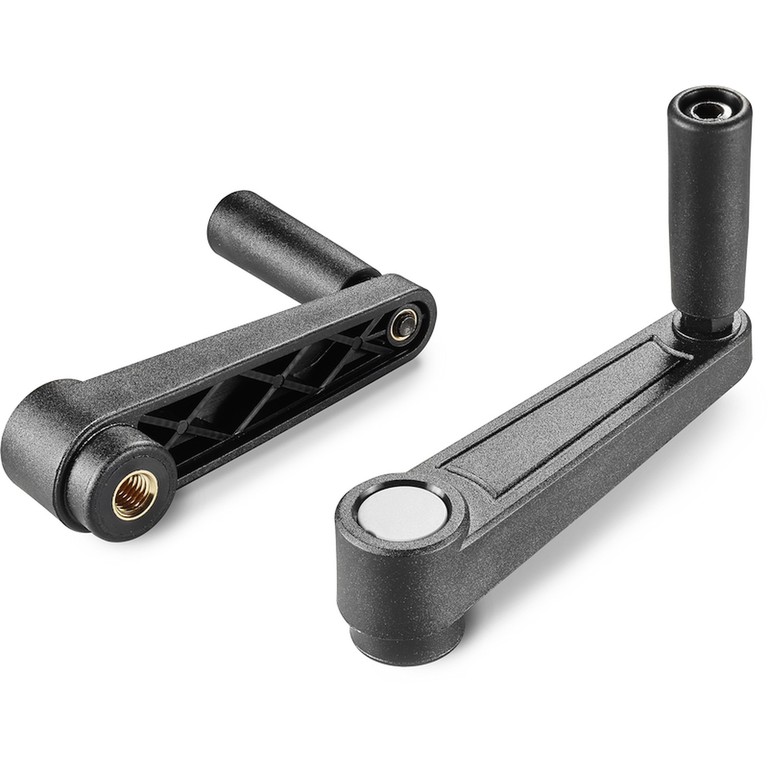

KORBKA Z GWINTOWANĄ TULEJĄ I OBROTOWĄ RĘKOJEŚCIĄ
E215
Manovelle con foro filettato
Description
Normalmente è abbinata ad un asse di un macchinario, ed è il modello più economico che può espletare tale servizio. La sua forma a mono-braccio ne facilità la produzione e ne riduce il peso, consentendo di essere prodotta anche in grandi dimensioni (raggio 185mm.). Questo porta ad ingrandire il raggio con cui viene applicata la forza consentendo di moltiplicare la forza di rotazione, di fissaggio oppure di avere grande velocità di rotazione consentendo grandi spostamenti. In fatti alla fine c’è sempre un manico girevole che facilità l’impugnabilità e che si adatta alla rotazione della mano per evitare sforzi. In questo modello E215, Il foro dell’inserto è filettato e per fissarlo all’albero è sufficiente un controdado; mentre il manico abbianto è il modello Manico girevole M144 , cheè il modello base più economico. Sono disponibili varianti con manici girevoli e pieghevoli di vario tipo. Spesso, in abbinamento a tale prodotto, si monta un numeratore K600, con la funzione di indicare lo spostamento fatto tramite un sistema di ingranaggi e display numerico. Anche per questo modello troviamo un comodo tappo asportabile, disponibile in diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. La manovella con manico E215 è fatta con materiali a base di poliammide rinforzata. Questo modello è una versione base, ma può essere richiesto con diversi modelli di manici girevoli, pieghevoli, (manovella con manico, manovella a scatto, manovella con manico pieghevole, manovella in metallo, manovella di manovra, ecc.)
Materiał:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Centralna zaślepka:
Poliamid szary (RAL 7035 kod. 13).
Alternatywne kolory zaślepki:
Pomarańczowy (RAL 2004 kod 02).
Czerwony (RAL 3000 kod 16).
Błękit (RAL 5015 kod 07).
Zielony (RAL 6024 kod 17).
Żółty (RAL 1021 kod 10).
Czarny (RAL 9011 kod 01).
Wkładki:
Tuleja mosiężna z nieprzelotowym otworem gwintowanym (tolerancja gwintu 6H).
(*)Tuleja ze stali ocynkowanej z nieprzelotowym otworem gwintowanym (tolerancja gwintu 6H).
Wkładka boczna:
Tuleja mosiężna z przelotowym otworem gwintowanym.
Rękojeść boczna:
Rękojeść obrotowa art. M144.
Wykonanie na specjalne zamówienie:
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Na życzenie, w zależności od ilości, zgodnie z tabelą barw.
Video:

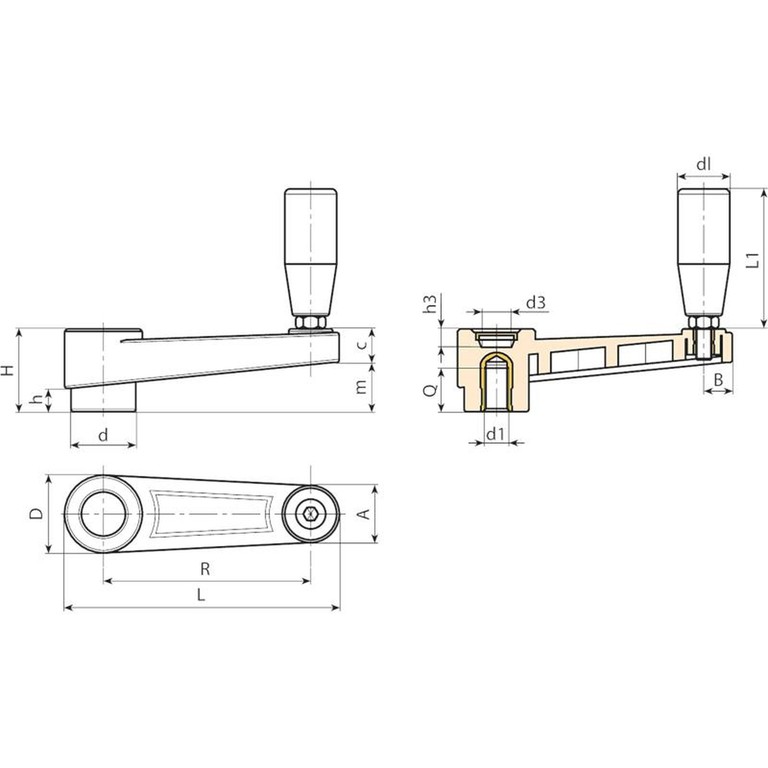

Kod | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 6H | Q | dl | L1 | Waga (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E215065.0002 | E215065.TM0801 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M8 | 13 | 19 | 54 | 67 |
E215065.0005 | E215065.TM1001 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M10 | 13 | 19 | 54 | 70 |
E215065.0007 | E215065.TM1201 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M12 | 13 | 19 | 54 | 73 |
E215080.0003 | E215080.TM0801 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M8 | 13 | 19 | 54 | 83 |
E215080.0004 | E215080.TM1001 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M10 | 13 | 19 | 54 | 87 |
E215080.0008 | E215080.TM1201 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M12 | 13 | 19 | 54 | 90 |
E215110.0003 | E215110.TM1001 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M10 | 13 | 21 | 66 | 135 |
E215110.0005 | E215110.TM1201 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M12 | 17 | 21 | 66 | 137 |
E215110.0007 | E215110.TM1401 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M14 | 17 | 21 | 66 | 140 |
E215140.0002 | E215140.TM1201 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M12 | 17 | 23,5 | 76,5 | 238 |
E215140.0005 | E215140.TM1401 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M14 | 17 | 23,5 | 76,5 | 223 |
E215140.0006 | E215140.TM1601 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | (*) M16 | 17 | 23,5 | 76,5 | 251 |
E215185.0001 | E215185.TM1201 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M12 | 17 | 25,5 | 87 | 312 |
E215185.0003 | E215185.TM1401 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M14 | 17 | 25,5 | 87 | 320 |
E215185.0004 | E215185.TM1601 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | (*) M16 | 17 | 25,5 | 87 | 331 |
