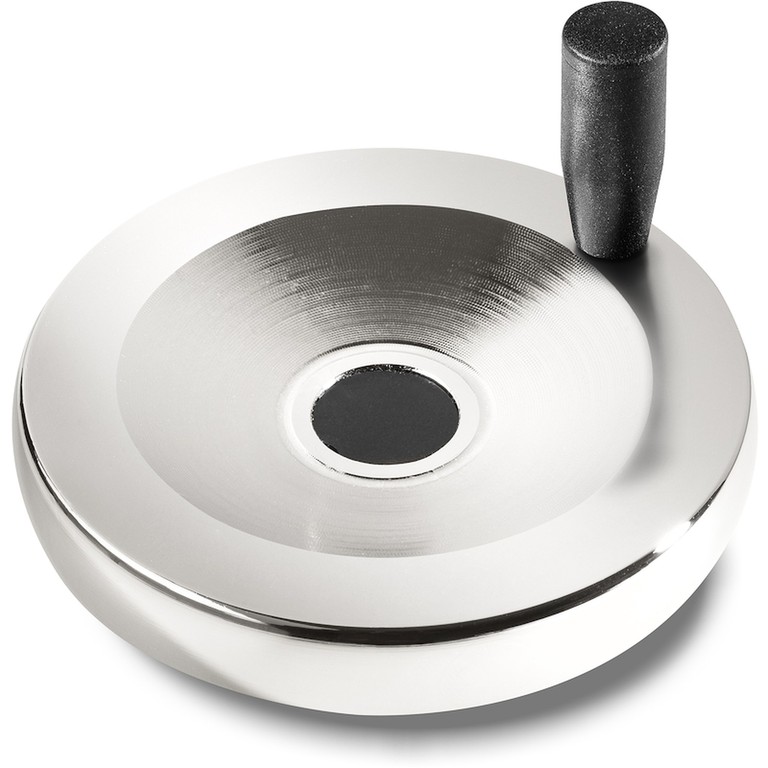

KOŁO RĘCZNE Z ALUMINIUM Z GŁADKIM OTWOREM I RĘKOJEŚCIĄ OBROTOWĄ
03
W297
Metalline Volantini di manovra
Materiały:
Alluminio.
Powierzchnia:
Powierzchnia toczona o niskiej chropowatości.
Kolor:
Niklowany (obróbka galwaniczna).
Kolory alternatywne (min. 50 sztuk):
Czarny, lakierowany proszkami epoksydowymi:
(zastąpić końcową literę kodu (H) literą V (W297100.AD10V).
Zaślepka:
Centralna zaślepka z czarnego poliamidu (RAL 9011 kod 01).
Alternatywne kolory zaślepki:
W przypadku czarnego koła ręcznego środkowa zaślepka będzie miała szary kolor (RAL 7035 kod 13).
Rękojeść boczna:
Rękojeść obrotowa art. M129.
Otwór:
Otwór gładki przelotowy, przerobiony w tolerancji H7.
Mocowanie:
W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, pokrętła mogą być wykonane z otworem d1 według projektu.

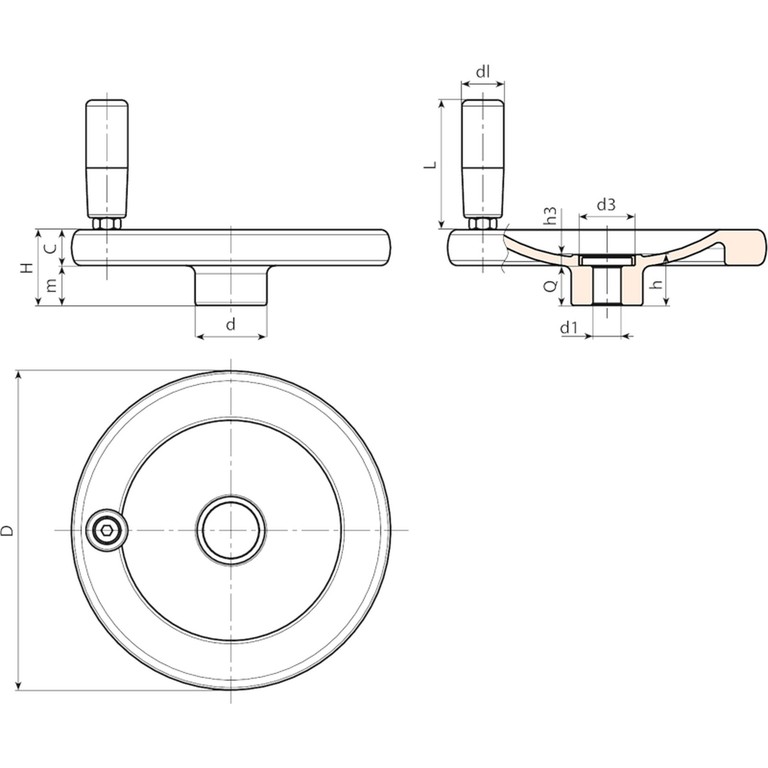

| Kod | Art. | d | D | H | m | c | h | h3 | d3 | d1 H7 | Q | dl | L | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W297080.0001 | W297080.AD08H | 25 | 80 | 26 | 14 | 12 | 21 | 5.5 | 20 | 8 | 15.5 | 20 | 52 | 185 |
| W297100.0001 | W297100.AD10H | 28 | 100 | 28 | 14 | 14 | 21.5 | 5.5 | 20 | 10 | 16 | 20 | 52 | 282 |
| W297130.0001 | W297130.AD12H | 36 | 130 | 35 | 19 | 16 | 25.5 | 5.5 | 28 | 12 | 20 | 23 | 62 | 492 |
| W297160.0001 | W297160.AD14H | 36 | 160 | 38 | 20 | 18 | 25.5 | 5.5 | 28 | 12 | 20 | 25 | 72 | 778 |
| W297200.0001 | W297200.AD16H | 42 | 200 | 44 | 24 | 20 | 31.5 | 6 | 34 | 16 | 25.5 | 25 | 81 | 1287 |
Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H7).
