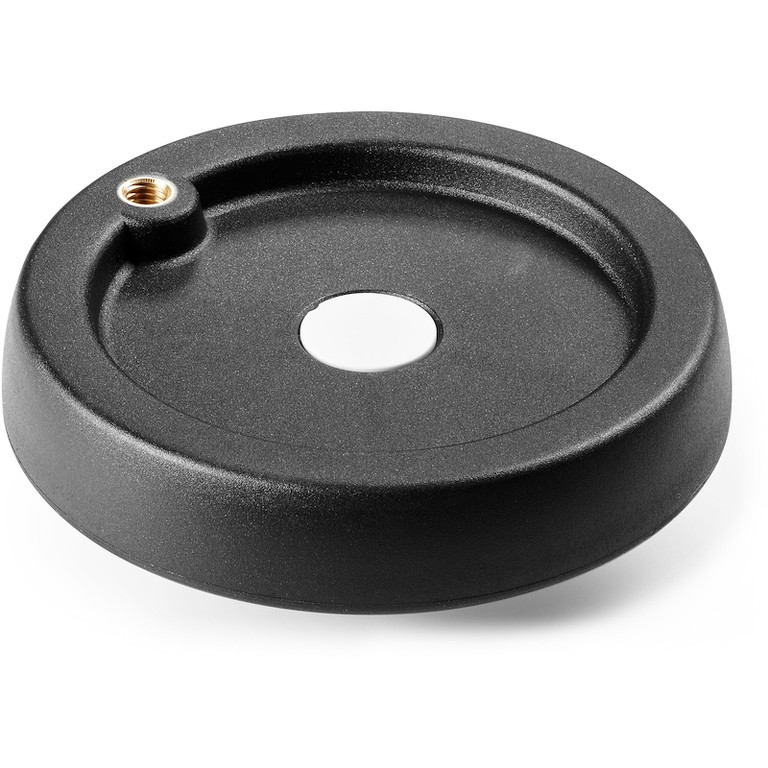

PODSTAWA KOŁA PEŁNEGO Z PRZYSTOSOWANIEM DO BOCZNEJ RĘKOJEŚCI

03

CBASE


Volantini con manico girevole

    Materiały:

    Poliamid wzmocniony i stabilizowany.

    Odporna na oleje i tłuszcze.

    Powierzchnia:

    Satynowana.

    Kolor:

    Czarny (RAL 9011).

    Centralna zaślepka:

    Poliamid szary (RAL 7035 kod. 13).

    Alternatywne kolory zaślepki:

    Pomarańczowy (RAL 2004 kod 02).

    Niebieski (RAL 5015 kod 07).

    Żółty (RAL 1021 kod 10).

    Czerwony (RAL 3000 kod 16).

    Zielony (RAL 6024 kod 17).

    Czarny (RAL 9011 kod 01).

    Wkładka główna:

    Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).

    Wkładka boczna:

    Tuleja mosiężna z przelotowym otworem gwintowanym.

    Mocowanie:

    W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.

    Wykonanie na specjalne zamówienie:

    Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.

    Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.

    Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.

    Na życzenie, w zależności od ilości, kolory kółka ręcznego i zaślepek (uwaga: paleta limitowana) zgodnie z tabelą barw.

    Arkusz danych

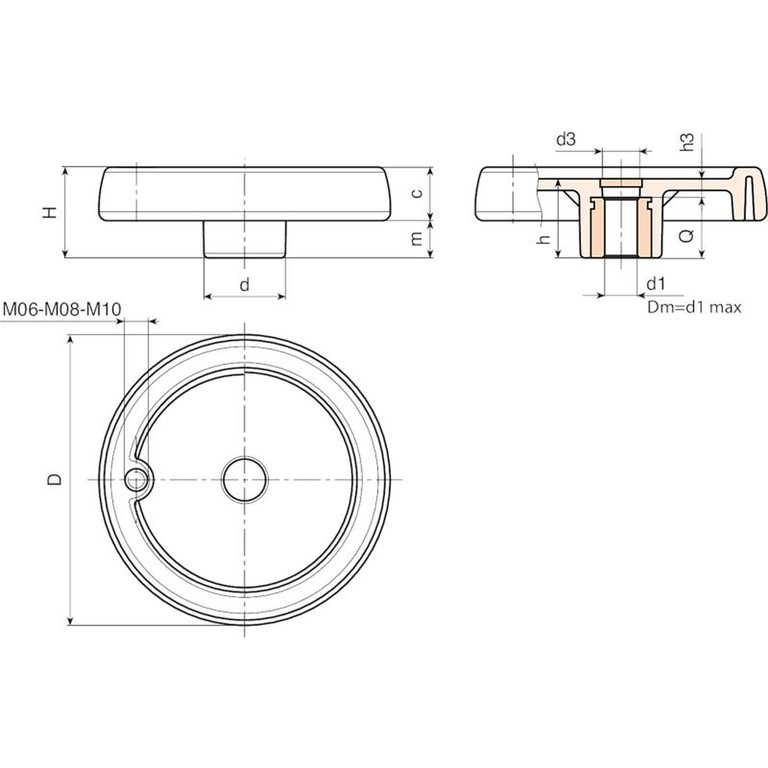

    Kod Art. D H h d m c d3 h3 Dm d1 H10 Waga (g) Otwór
    C080.TP0501PZ1 C080.TP0501PZ1 81 33 29 25 16 17 16 9 12 5 100 M6
    C100.TP0501PZ1 C100.TP0501PZ1 100.5 39 34 30.5 18 21 16.5 10 16 5 190 M6
    C125.TP0501PZ1 C125.TP0501PZ1 125 44 37 36 20 24 26 13 18 5 290 M8
    C150.TD0801PZ1 C150.TD0801PZ1 150 54 44 38 25 29 26 12 22 8 520 M10
    C175.TD0801PZ1 C175.TD0801PZ1 173 57 47 40 25.5 31.5 26 15 22 8 660 M10
    C200.TD0801PZ1 C200.TD0801PZ1 204 61 49.5 45 26 35 26.5 13.5 28 8 870 M10
    C250.TD0801PZ1 C250.TD0801PZ1 251 66,5 56,5 60 27,5 39 36 20,5 28 8 1400 M10
    Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H10 ocynkowanego i H7 oksydowanego).
    Dm = Średnica maksymalna, możliwa do uzyskania po dalszej obróbce (rozszerzenie).
