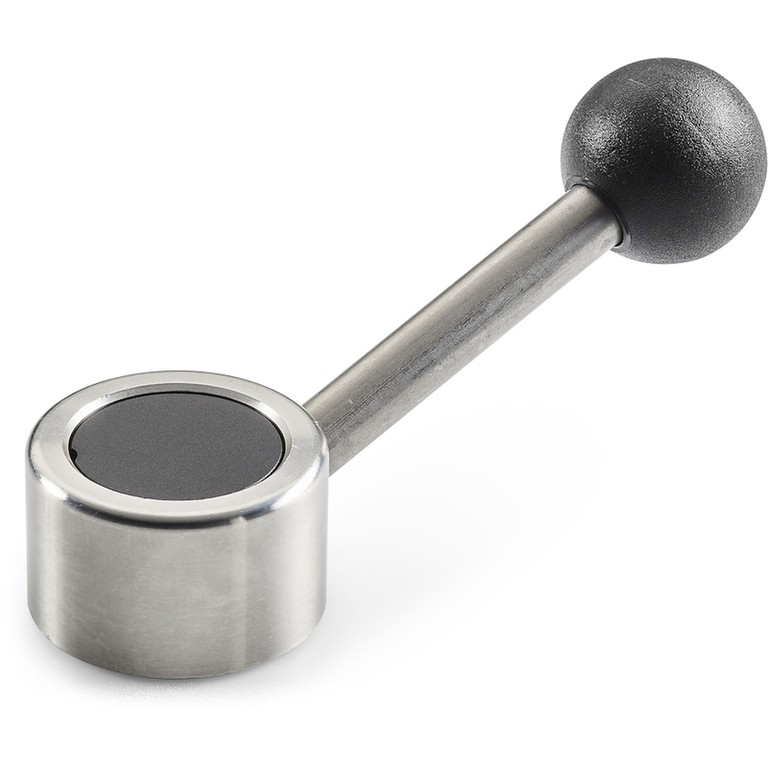

DŹWIGNIA STAŁA PŁASKA ZE STALI INOX Z POCHYLONĄ RĘKOJEŚCIĄ
01
W510CIN
Leve fisse
Materiały:
Stal inox (AISI 303).
Powierzchnia:
Toczenie o niskiej chropowatości.
Kolor:
Naturalny.
Uchwyt:
Uchwyt kulisty I104 ze wzmocnionego PA6 w kolorze czarnym (RAL 9011).
Mocowanie uchwytu:
Na wcisk, demontowalne.
Otwór:
Otwór gładki nieprzelotowy, uzyskany z litego materiału (tolerancja otworu H10).
Centralna zaślepka:
Poliamid czarny (RAL 9001 kod 01).
Mocowanie:
W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, dźwignie mogą być wykonane z otworem d1 według życzenia.
Na życzenie, w zależności od ilości, kolory uchwytu zgodnie z tabelą barw.

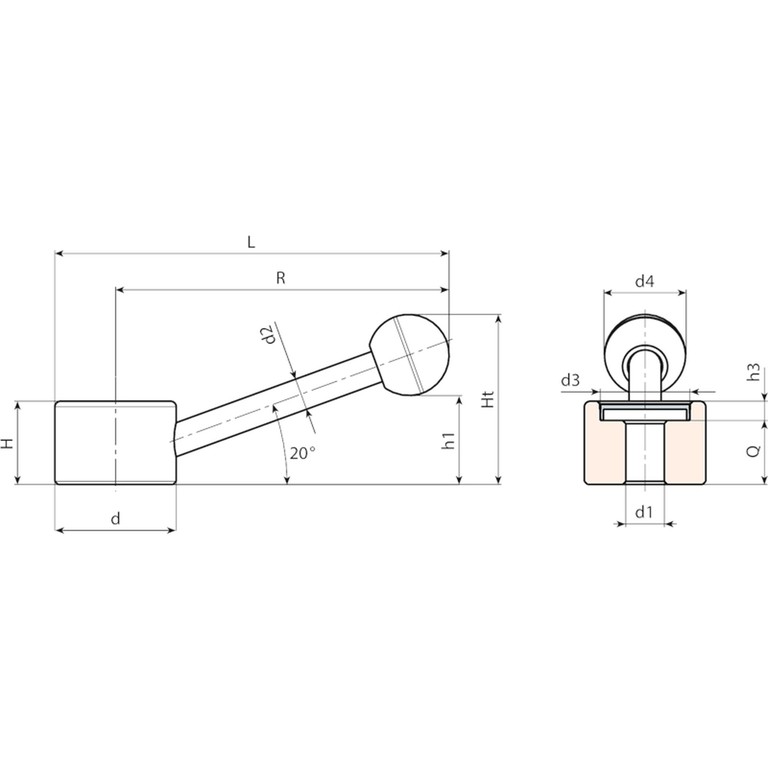

| Kod | Art. | d | R | L | H | Ht | h1 | h3 | d2 | d3 | d4 | d1 H10 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W510082.0004 | W510082.ID1001CIN | 30 | 82 | 97 | 22 | 43 | 23 | 6 | 8 | 22 | 20 | 10 | 16 | 118 |
| W510104.0002 | W510104.ID1001CIN | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 10 | 20 | 235 |
Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H10 ocynkowanego i H7 oksydowanego).
