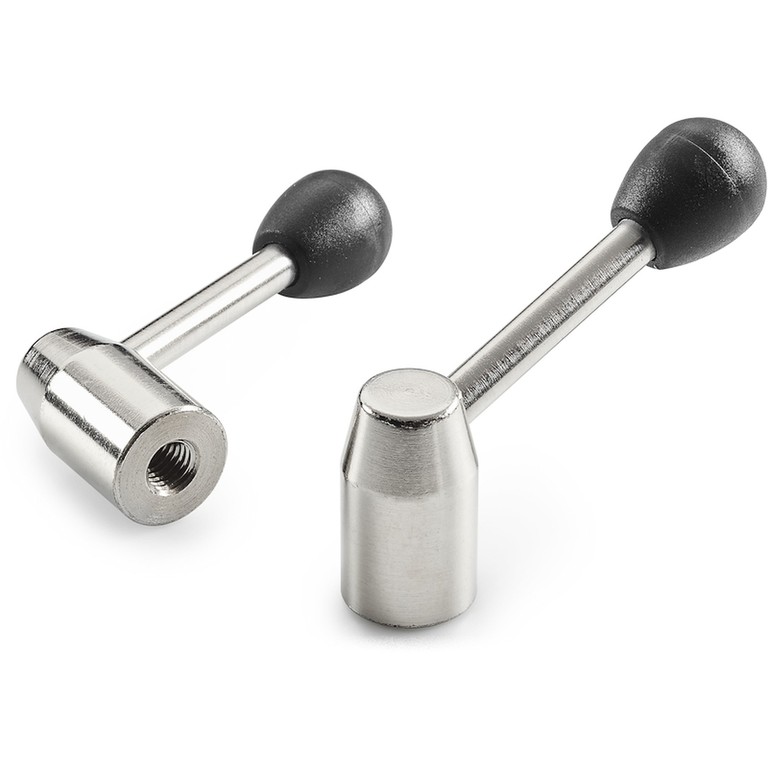

METALOWA DŹWIGNIA STAŁA Z POCHYLONYM RAMIENIEM I GWINTOWANYM OTWOREM
W500
Leve fisse
Materiały:
W500:
Stal o klasie wytrzymałości 5.8.
W500CIN:
Stal inox (AISI 303).
Powierzchnia:
Toczenie o niskiej chropowatości.
Kolor:
W500:
Niklowany (obróbka galwaniczna).
W500 CIN:
Naturalny.
Alternatywne wykończenia:
Oksydowanie:
(zastąpić końcową literę kodu (H) literą B (W500070.SM0801B).
Cynkowanie:
(zastąpić końcową literę kodu (H) literą B (W500070.SM0801Z).
Uchwyt:
Uchwyt cylindryczny I500 ze wzmocnionego PA6 w kolorze czarnym (RAL 9011).
Mocowanie uchwytu:
Na wcisk, demontowalne.
Otwór:
Otwór gwintowany nieprzelotowy uzyskany z litego materiału (tolerancja gwintu 6H).
Mocowanie:
W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, dźwignie mogą być wykonane z otworem d1 według życzenia.
Na życzenie, w zależności od ilości, kolory uchwytu zgodnie z tabelą barw.
Wersja W500 - ze stali niklowanej

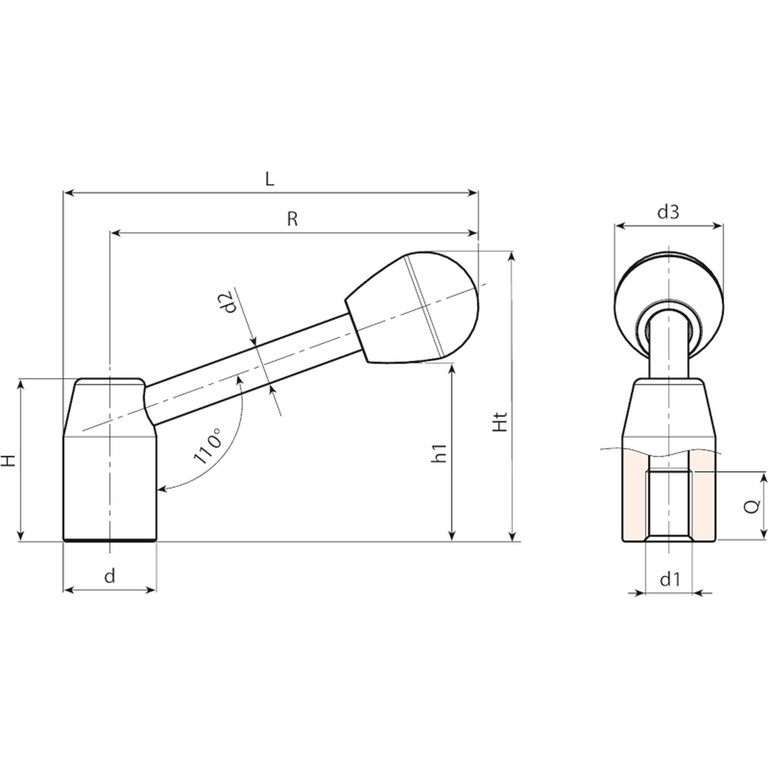

| Kod | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W500070.0003 | W500070.SM0801H | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | M8 | 15 | 89 |
| W500080.0002 | W500080.SM1001H | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | M10 | 15 | 111 |
| W500095.0002 | W500095.SM1201H | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | M12 | 18 | 160 |
| W500110.0001 | W500110.SM1201H | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | M12 | 18 | 280 |
| W500125.0002 | W500125.SM1601H | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | M16 | 22 | 340 |
| W500140.0001 | W500140.SM1601H | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | M16 | 23 | 513 |
| W500150.0001 | W500150.SM2001H | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | M20 | 25 | 687 |
| W500170.0001 | W500170.SM2001H | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | M20 | 28 | 890 |
Wersja W500 CIN - ze stali inox (AISI 303).
| Kod | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W500070.0001 | W500070.IM0801CIN | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | M8 | 15 | 89 |
| W500080.0001 | W500080.IM1001CIN | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | M10 | 15 | 111 |
| W500095.0001 | W500095.IM1201CIN | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | M12 | 18 | 160 |
| W500110.0002 | W500110.IM1201CIN | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | M12 | 18 | 280 |
| W500125.0001 | W500125.IM1601CIN | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | M16 | 22 | 340 |
| W500140.0003 | W500140.IM1601CIN | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | M16 | 23 | 513 |
| W500150.0002 | W500150.IM2001CIN | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | M20 | 25 | 687 |
| W500170.0002 | W500170.IM2001CIN | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | M20 | 28 | 890 |
