A581CIN

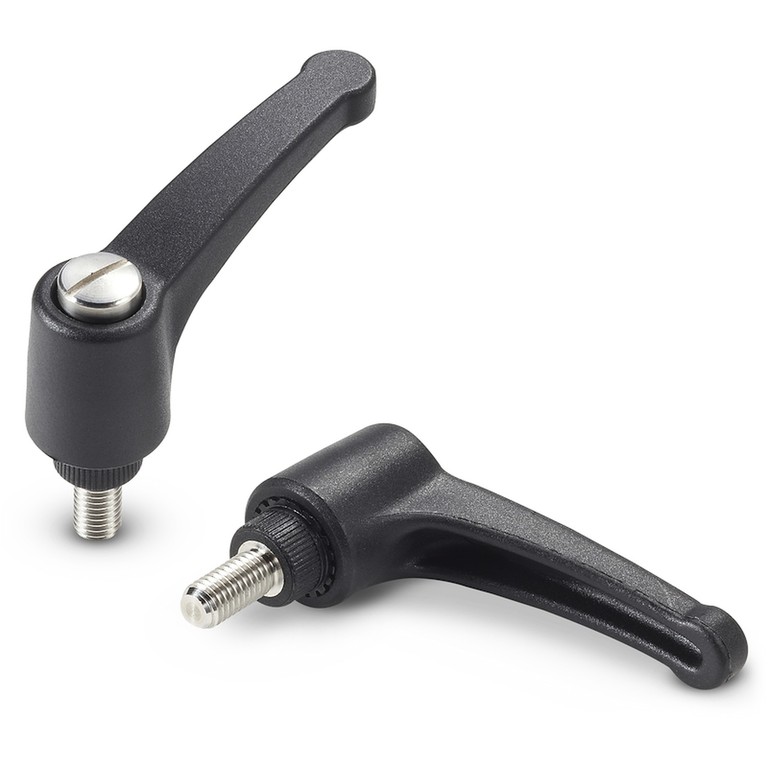

DŹWIGNIA ZATRZASKOWA “EUROMODEL” Z GWINTOWANYM SWORZNIEM INOX
Dżwignie zatrzaskowe ze śrubą
Materiały:
Technopolimer specjalny, wzmocniony włóknem szklanym o wysokiej wytrzymałości.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor korpusu dźwigni i wkładki:
Czarny(RAL 9011).
Wkładki:
Tuleja z gwintowanym sworzniem ze stali inox (AISI 303) (tolerancja gwintu 6g).
Śruba Mocująca:
Śruba ze stali inox (AISI 303) z łbem na śrubokręt płaski.
Sprężyna:
Sprężyna ze stali inox (AISI 302).
Alternatywne kolory korpusów dźwigni:
Pomarańczowy(RAL 2004 kod 02).
Niebieski(RAL 5015 kod 07).
Żółty(RAL 1021 kod 10).
Czerwony(RAL 3000 kod 16).
Zielony(RAL 6024 kod 17).
Szary(RAL 7035 cod. 13).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, dopuszcza się inne kolory (uwaga: gama ograniczona), zgodnie z tabelą barw.

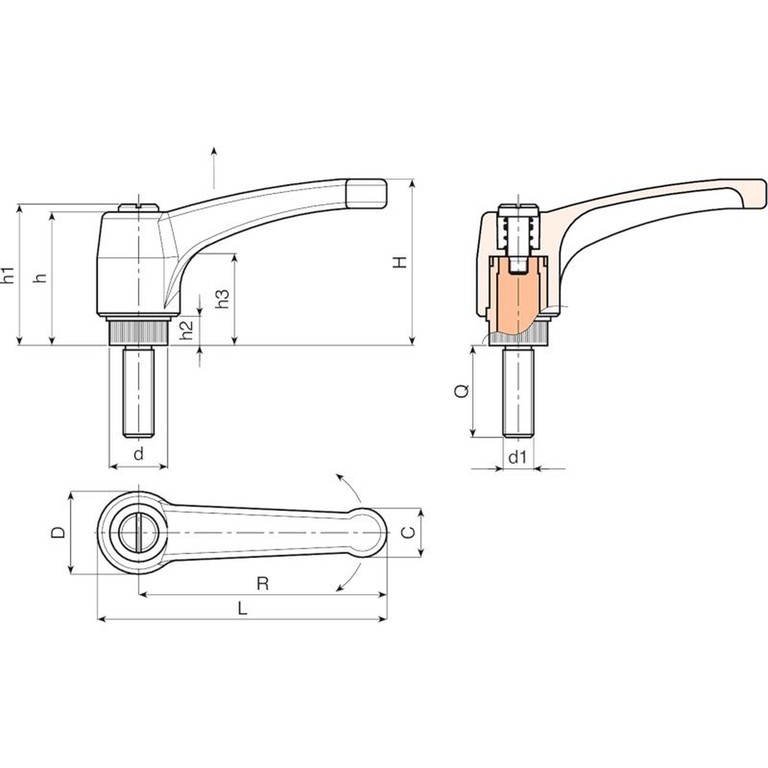

| Kod | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | LM | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A581065.0006 | A581065.TM06X2001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M6 | 20 | 40 |
| A581065.0013 | A581065.TM06X3001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M6 | 30 | 42 |
| A581065.0019 | A581065.TM06X4001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M6 | 40 | 44 |
| A581065.0024 | A581065.TM08X1601CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 16 | 42 |
| A581065.0028 | A581065.TM08X2001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 20 | 44 |
| A581065.0037 | A581065.TM08X3001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 30 | 47 |
| A581065.0046 | A581065.TM08X4001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | 60 | M8 | 40 | 50 |
| A581080.0002 | A581080.TM08X2001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 20 | 66 |
| A581080.0005 | A581080.TM08X3001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 30 | 69 |
| A581080.0011 | A581080.TM08X4001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M8 | 40 | 72 |
| A581080.0020 | A581080.TM10X2001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 20 | 74 |
| A581080.0025 | A581080.TM10X3001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 30 | 79 |
| A581080.0029 | A581080.TM10X4001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M10 | 40 | 84 |
| A581080.0043 | A581080.TM12X2001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 20 | 89 |
| A581080.0047 | A581080.TM12X3001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 30 | 95 |
| A581080.0050 | A581080.TM12X4001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | 90 | M12 | 40 | 101 |
| A581094.0009 | A581094.TM10X2001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 20 | 79 |
| A581094.0012 | A581094.TM10X3001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 30 | 84 |
| A581094.0015 | A581094.TM10X4001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M10 | 40 | 89 |
| A581094.0035 | A581094.TM12X2001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 20 | 96 |
| A581094.0025 | A581094.TM12X3001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 30 | 101 |
| A581094.0029 | A581094.TM12X4001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | 90 | M12 | 40 | 106 |
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
LM = Maksymalna długość tłoczona.
