DŹWIGNIA ZATRZASKOWA Z GWINTOWANYM SWORZNIEM INOX Z PRZYCISKIEM
01
A563CIN
Leve a scatto con pulsante
Materiały:
Technopolimer specjalny, wzmocniony włóknem szklanym o wysokiej wytrzymałości.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor korpusu dźwigni i wkładki:
Czarny (RAL 9011).
Wkładki:
Gwintowany kołek ze stali inox (AISI 303) (tolerancja gwintu 6g).
Przycisk:
Przycisk z czarnego poliamidu (RAL 9011).
Alternatywne kolory korpusów dźwigni i przycisku:
Pomarańczowy (RAL 2004 kod 02).
Niebieski (RAL 5015 kod 07).
Żółty (RAL 1021 kod 10).
Czerwony (RAL 3000 kod 16).
Zielony (RAL 6024 kod 17).
Szary (RAL 7035 cod. 13).
Sprężyna:
Sprężyna ze stali inox (AISI 302).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, dopuszcza się inne kolory (uwaga: gama ograniczona), zgodnie z tabelą barw.

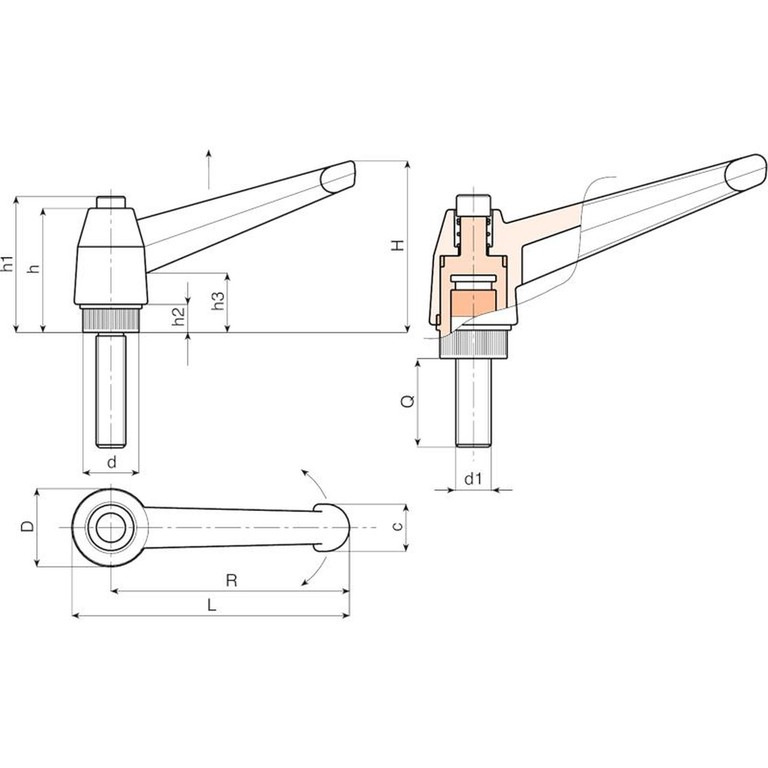

Kod | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | LM | d1 6g | Q | Waga (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A563043.0004 | A563043.TM04X1601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M4 | 16 | 10 |
A563043.0006 | A563043.TM04X2001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M4 | 20 | 11 |
A563043.0009 | A563043.TM04X3001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M4 | 30 | 12 |
A563043.0015 | A563043.TM05X1601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M5 | 16 | 14 |
A563043.0018 | A563043.TM05X2001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M5 | 20 | 15 |
A563043.0024 | A563043.TM05X3001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M5 | 30 | 16 |
A563043.0040 | A563043.TM06X1601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M6 | 16 | 15 |
A563043.0049 | A563043.TM06X2001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M6 | 20 | 16 |
A563043.0059 | A563043.TM06X3001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M6 | 30 | 18 |
- | A563065.TM06X1601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 16 | 24 |
A563065.0005 | A563065.TM06X2001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 20 | 25 |
A563065.0012 | A563065.TM06X3001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 30 | 27 |
A563065.0017 | A563065.TM06X4001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 40 | 29 |
A563065.0033 | A563065.TM08X1601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 16 | 27 |
A563065.0043 | A563065.TM08X2001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 20 | 28 |
A563065.0059 | A563065.TM08X3001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 30 | 31 |
A563065.0073 | A563065.TM08X4001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 40 | 34 |
A563065.0094 | A563065.TM10X1601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 16 | 30 |
A563065.0097 | A563065.TM10X2001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 20 | 33 |
A563065.0101 | A563065.TM10X3001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 30 | 38 |
A563065.0105 | A563065.TM10X4001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 40 | 43 |
A563083.0006 | A563083.TM08X2001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 20 | 44 |
A563083.0011 | A563083.TM08X3001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 30 | 47 |
A563083.0015 | A563083.TM08X4001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 40 | 50 |
A563083.0020 | A563083.TM08X5001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 50 | 53 |
A563083.0045 | A563083.TM10X2001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 20 | 52 |
A563083.0066 | A563083.TM10X3001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 30 | 57 |
A563083.0077 | A563083.TM10X4001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 40 | 62 |
A563083.0085 | A563083.TM10X5001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 50 | 67 |
A563083.0152 | A563083.TM12X2001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 20 | 61 |
A563083.0109 | A563083.TM12X3001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 30 | 64 |
A563083.0118 | A563083.TM12X4001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 40 | 71 |
A563083.0124 | A563083.TM12X5001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 50 | 78 |
A563104.0044 | A563104.TM12X2001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 20 | 86 |
A563104.0045 | A563104.TM12X3001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 30 | 93 |
A563104.0046 | A563104.TM12X4001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 40 | 101 |
A563104.0047 | A563104.TM12X5001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 50 | 108 |
A563104.0048 | A563104.TM14X2001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 20 | 92 |
A563104.0049 | A563104.TM14X3001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 30 | 102 |
A563104.0050 | A563104.TM14X4001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 40 | 112 |
A563104.0051 | A563104.TM14X5001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 50 | 122 |
A563104.0052 | A563104.TM16X2001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 20 | 111 |
A563104.0053 | A563104.TM16X3001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 30 | 122 |
A563104.0054 | A563104.TM16X4001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 40 | 134 |
A563104.0055 | A563104.TM16X5001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 50 | 146 |
Długości sworznia na żądanie dla minimalnej ilości 50 sztuk.
LM = Maksymalna długość tłoczona.
