DŹWIGNIA ZATRZASKOWA Z GWINTOWANĄ TULEJĄ INOX Z PRZYCISKIEM
01
A562CIN
Leve a scatto con pulsante
Materiały:
Technopolimer specjalny, wzmocniony włóknem szklanym o wysokiej wytrzymałości.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor korpusu dźwigni i wkładki:
Czarny (RAL 9011).
Wkładki:
Tuleja z nieprzelotowym otworem gwintowanym ze stali inox (AISI 303) (tolerancja gwintu 6H).
Przycisk:
Przycisk z czarnego poliamidu (RAL 9011).
Alternatywne kolory korpusów dźwigni i przycisku:
Pomarańczowy (RAL 2004 kod 02).
Niebieski (RAL 5015 kod 07).
Żółty (RAL 1021 kod 10).
Czerwony (RAL 3000 kod 16).
Zielony (RAL 6024 kod 17).
Szary (RAL 7035 cod. 13).
Sprężyna:
Sprężyna ze stali inox (AISI 302).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, dopuszcza się inne kolory (uwaga: gama ograniczona), zgodnie z tabelą barw.

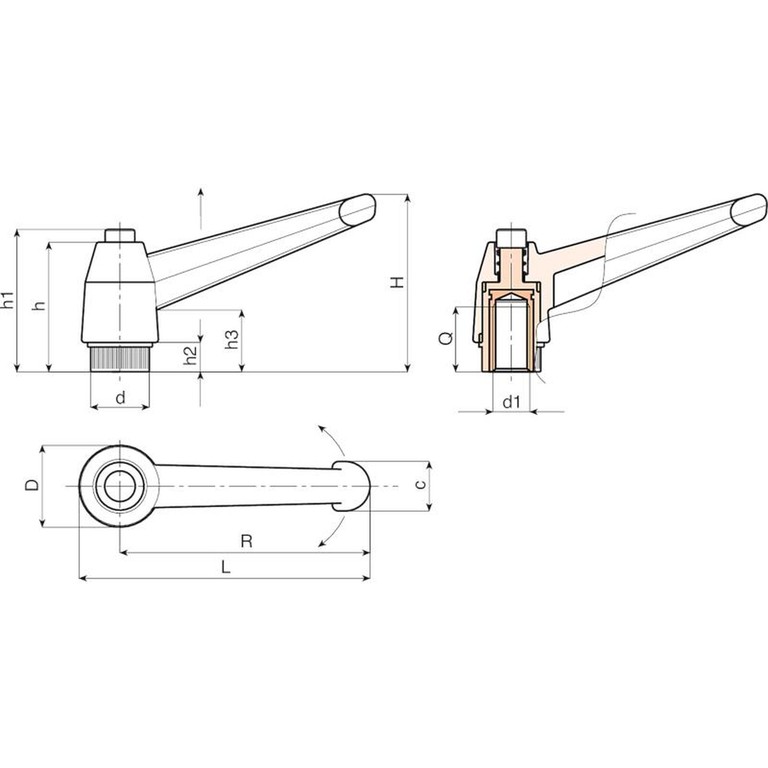

| Kod | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A562043.0002 | A562043.TM0401CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M4 | 10 | 14 |
| A562043.0005 | A562043.TM0501CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M5 | 9 | 14 |
| A562043.0010 | A562043.TM0601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M6 | 9 | 14 |
| A562065.0003 | A562065.TM0601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M6 | 15 | 28 |
| A562065.0009 | A562065.TM0801CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M8 | 15 | 26 |
| A562083.0005 | A562083.TM0801CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M8 | 17 | 52 |
| A562083.0009 | A562083.TM1001CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M10 | 17 | 48 |
| A562083.0017 | A562083.TM1201CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M12 | 16 | 48 |
| A562104.0003 | A562104.TM1001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M10 | 20 | 114 |
| A562104.0007 | A562104.TM1201CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M12 | 22 | 106 |
| A562104.0011 | A562104.TM1401CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M14 | 21 | 100 |
| A562104.0015 | A562104.TM1601CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M16 | 23 | 100 |
