GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT EN CONTRAMOER - MET KNOP
W913
Spintori filettati passo fine - con pomello

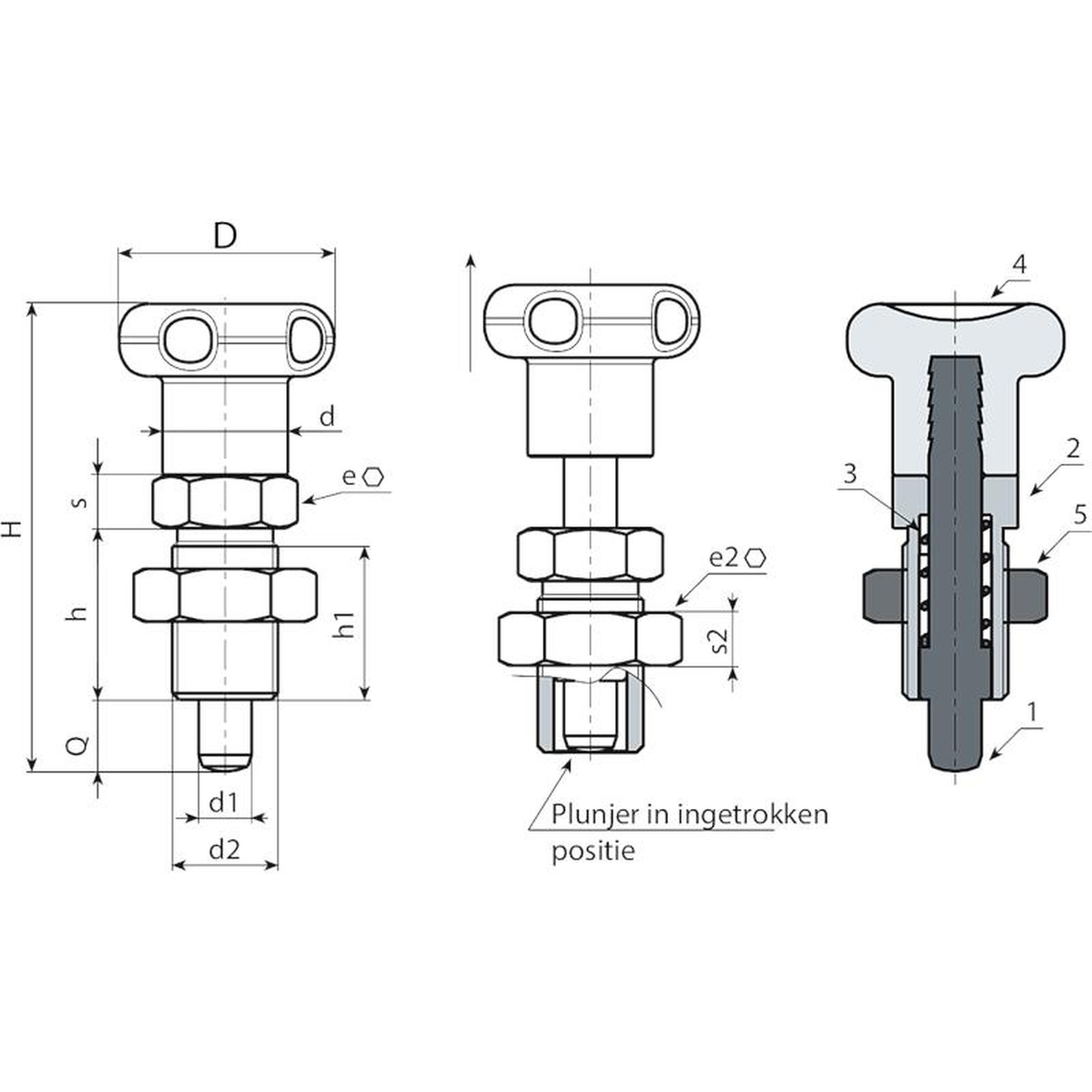

Materiaal:
(3) Veer in RVS (AISI 301).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.
W913:
(2) Getapte zeskantmoer in staal met hoge sterkteklasse.
(1) Blokkeerpen in gehard staal met hoge sterkteklasse.
(5) Getapte contramoer in staal (UNI 5589).
W913CIN:
(2) Getapte zeskantmoer in RVS (AISI 303)
(1) Blokkeerpen in RVS (AISI 303).
(5) Getapte contramoer in RVS (AISI 304) (UNI 5589).
Oppervlak:
(4) Gesatineerd.
(1-2-5) Glad.
Kleur:
(4) Zwart (RAL 9011).
W913:
(1-2-5) Gebruineerd.
W913CIN:
(1-2-5) Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
> Moer bij levering gemonteerd.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
Op aanvraag leverbaar met gedemonteerde moer.









Versie W913 - in gebruineerd staal
Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W913010.0001 | W913010.Q05X0801 | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 8 | 25 |
W913012.0001 | W913012.Q06X0901 | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 9 | 41 |
W913016.0006 | W913016.Q08X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 12 | 89 |
W913016.0007 | W913016.Q10X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 10 | 12 | 89 |
W913020.0002 | W913020.Q12X1501 | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 12 | 15 | 153 |
Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W913010.0002 | W913010.I05X0801CIN | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 8 | 25 |
W913012.0002 | W913012.I06X0901CIN | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 9 | 41 |
W913016.0005 | W913016.I08X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 12 | 89 |
W913016.0001 | W913016.I10X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 10 | 12 | 89 |
W913020.0001 | W913020.I12X1501CIN | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 12 | 15 | 153 |
