22
W910
GETAPTE BLOKKEERBOUT IN STAAL MET VERLENGDE STIFT
Blokkeerbouten met fijne schroefdraad - zonder knop
Materiaal:
(3) Veer in RVS (AISI 301).
W910:
(2) Getapte zeskantmoer in staal met hoge sterkteklasse.
(1) Blokkeerpen in gehard staal met hoge sterkteklasse.
W910CIN:
(2) Getapte zeskantmoer in RVS (AISI 303)
(1) Blokkeerpen in RVS (AISI 303).
Oppervlak:
Glad.
Kleur:
W910:Gebruineerd.
W910CIN:Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
Speciale verzoeken:
Geen.
Opm.:
Op dit soort blokkeerbouten kunt u alle knoppen met draadbus monteren, afzonderlijk te bestellen (zie extra foto's).
Versie W910 - in gebruineerd staal

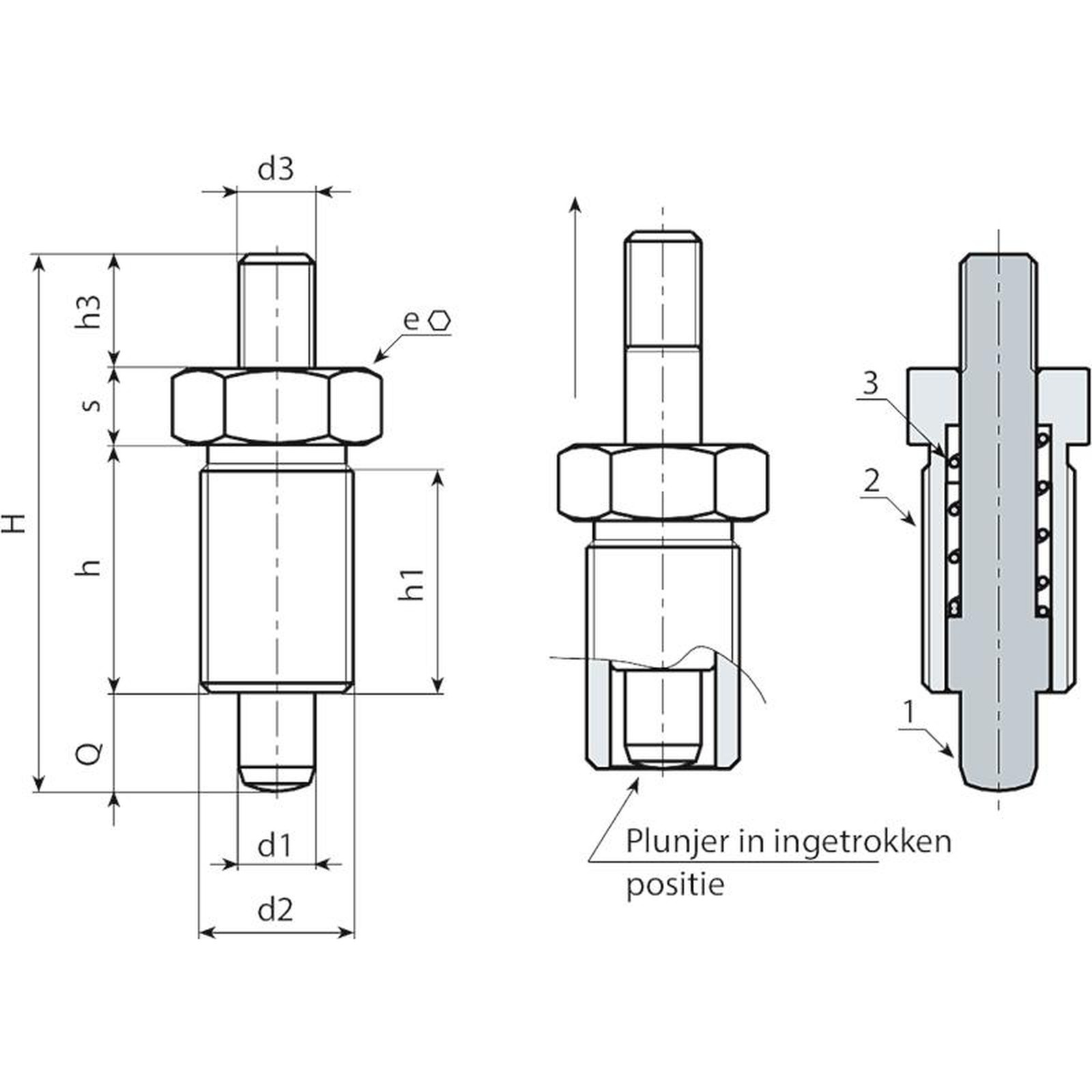

| Code | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W910010.0001 | W910010.Q05X08 | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 8 | 13 |
| W910012.0002 | W910012.Q06X09 | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 9 | 22 |
| W910016.0003 | W910016.Q08X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 12 | 54 |
| W910016.0004 | W910016.Q10X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 10 | 12 | 55 |
| W910020.0002 | W910020.Q12X15 | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 12 | 15 | 104 |
Versie W910 CIN - in RVS (AISI 303)
| Code | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W910010.0002 | W910010.I05X08CIN | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 8 | 13 |
| W910012.0001 | W910012.I06X09CIN | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 9 | 22 |
| W910016.0001 | W910016.I08X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 12 | 54 |
| W910016.0002 | W910016.I10X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 10 | 12 | 55 |
| W910020.0001 | W910020.I12X15CIN | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 12 | 15 | 104 |
