W811
GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF EN CONTRAMOER - MET KNOP
Blokkeerbouten met fijne schroefdraad - met knop

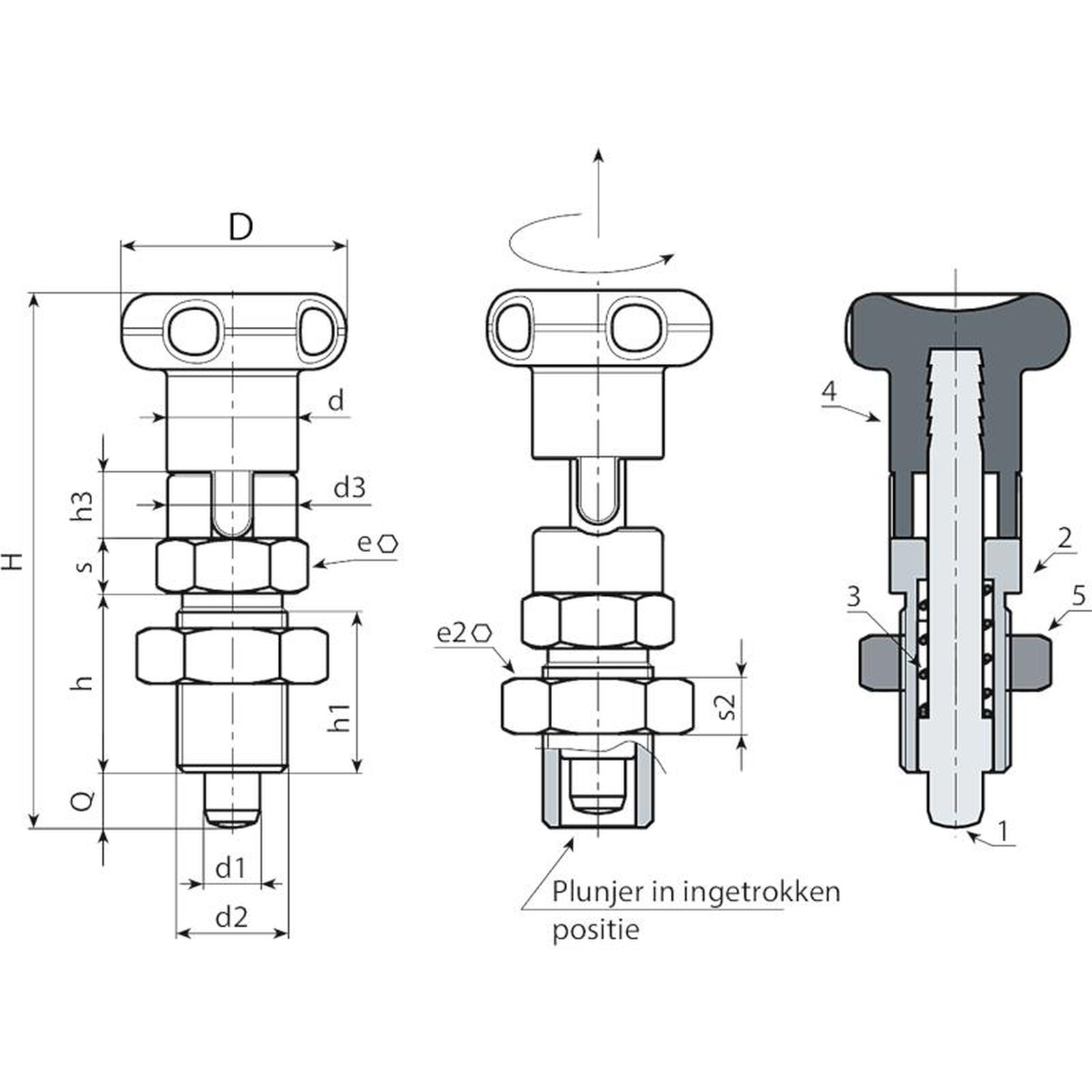

Materiaal:
(3) Veer in RVS (AISI 301).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.
W811:
(2) Getapte zeskantmoer in staal met hoge sterkteklasse.
(1) Blokkeerpen in gehard staal met hoge sterkteklasse.
(5) Getapte contramoer in staal (UNI 5589).
W811 CIN:
(2) Getapte zeskantmoer in RVS (AISI 303)
(1) Blokkeerpen in RVS (AISI 303).
(5) Getapte contramoer in RVS (AISI 304) (UNI 5589).
Oppervlak:
(4) Gesatineerd.
(1-2-5) Glad.
Kleur:
(4) Zwart (RAL 9011).
W811:
(1-2-5) Gebruineerd.
W811 CIN:
(1-2-5) Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
> Moer bij levering gemonteerd.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
Op aanvraag leverbaar met gedemonteerde moer.
Versie W811 - in gebruineerd staal
| Code | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0006 | W811.Q0501 | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0007 | W811.Q0601 | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0008 | W811.Q0801 | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0009 | W811.Q1001 | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
Versie W811 CIN - in RVS (AISI 303)
| Code | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0001 | W811.I0501CIN | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0002 | W811.I0601CIN | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0003 | W811.I0801CIN | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0004 | W811.I1001CIN | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
