W806
GLADDE LASBARE BLOKKEERBOUT IN GEBRUINEERD STAAL- MET KNOP
Gladde blokkeerbouten met alternatieve bevestiging
Materiaal:
(4) Gelobde knop in versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
(4) Gesatineerd.
(1-2) Glad.
Kleur:
(4) Zwart (RAL 9011).
(1-2) Gebruineerd zwart.
Inzetstuk:
(3) Veer in verzinkt staal.
(2) Geperforeerd glad lichaam in lasbaar staal.
(1) Blokkeerpen in gehard staal met hoge sterkteklasse.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
OPGELET:
Om problemen te vermijden tijdens het lassen van het stalen lichaam aan de machine wordt de plastic knop gedemonteerd geleverd. Draai de knop vast nadat het werkstuk is afgekoeld.

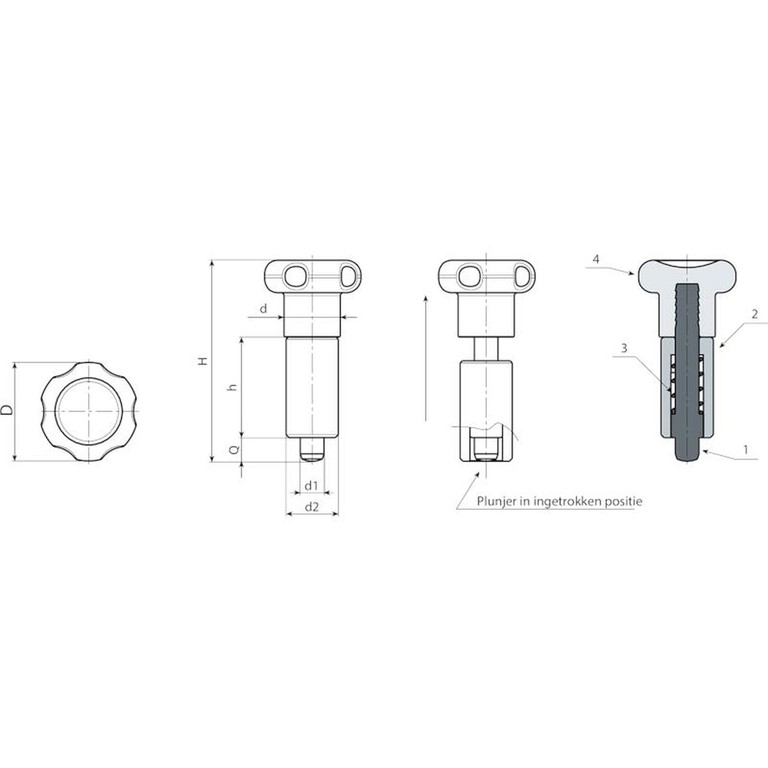

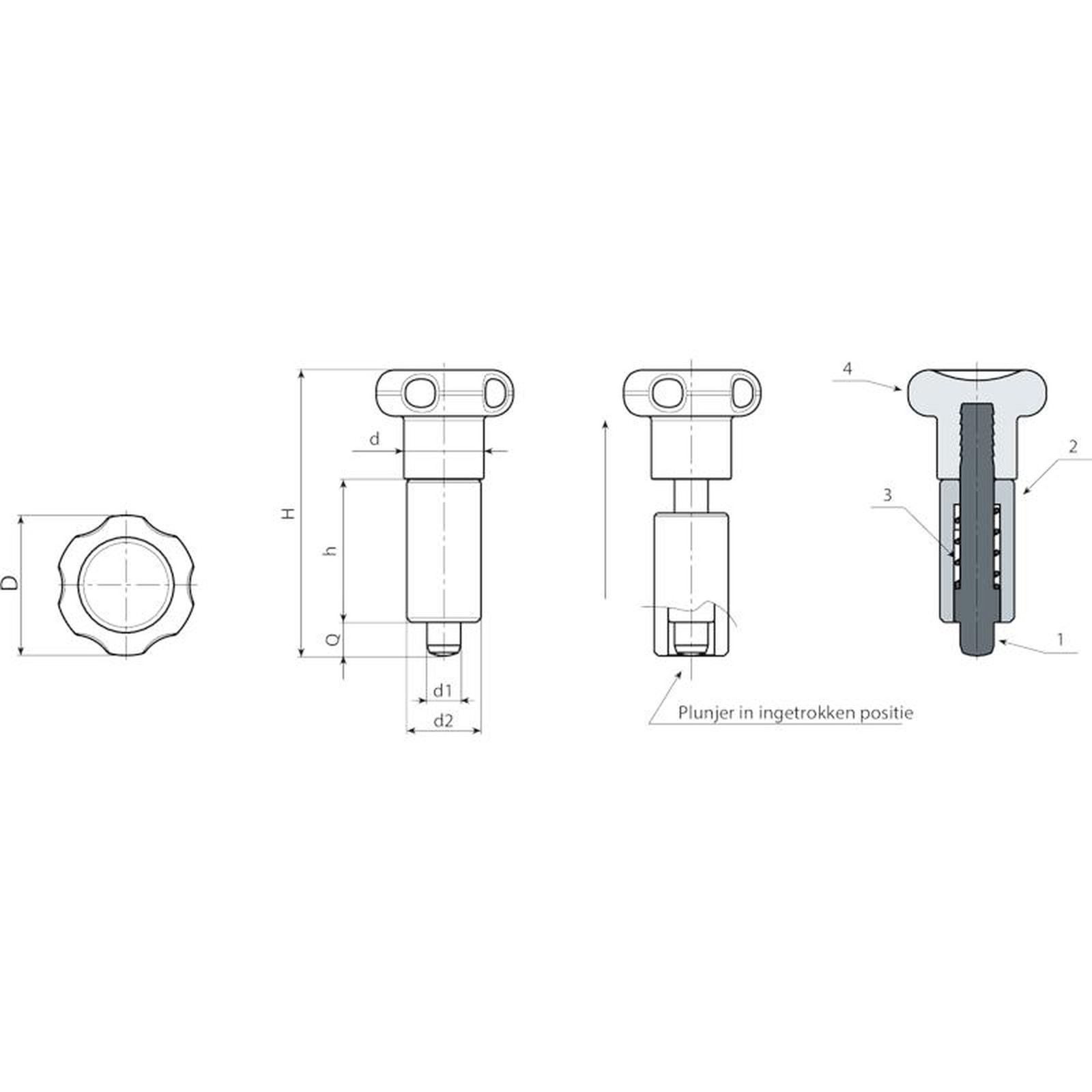

| Code | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
