GETAPTE BLOKKEERBOUT IN STAAL ZONDER MOER MET CONTRAMOER - MET KNOP

22

W805


Spintori filettati passo fine - con pomello

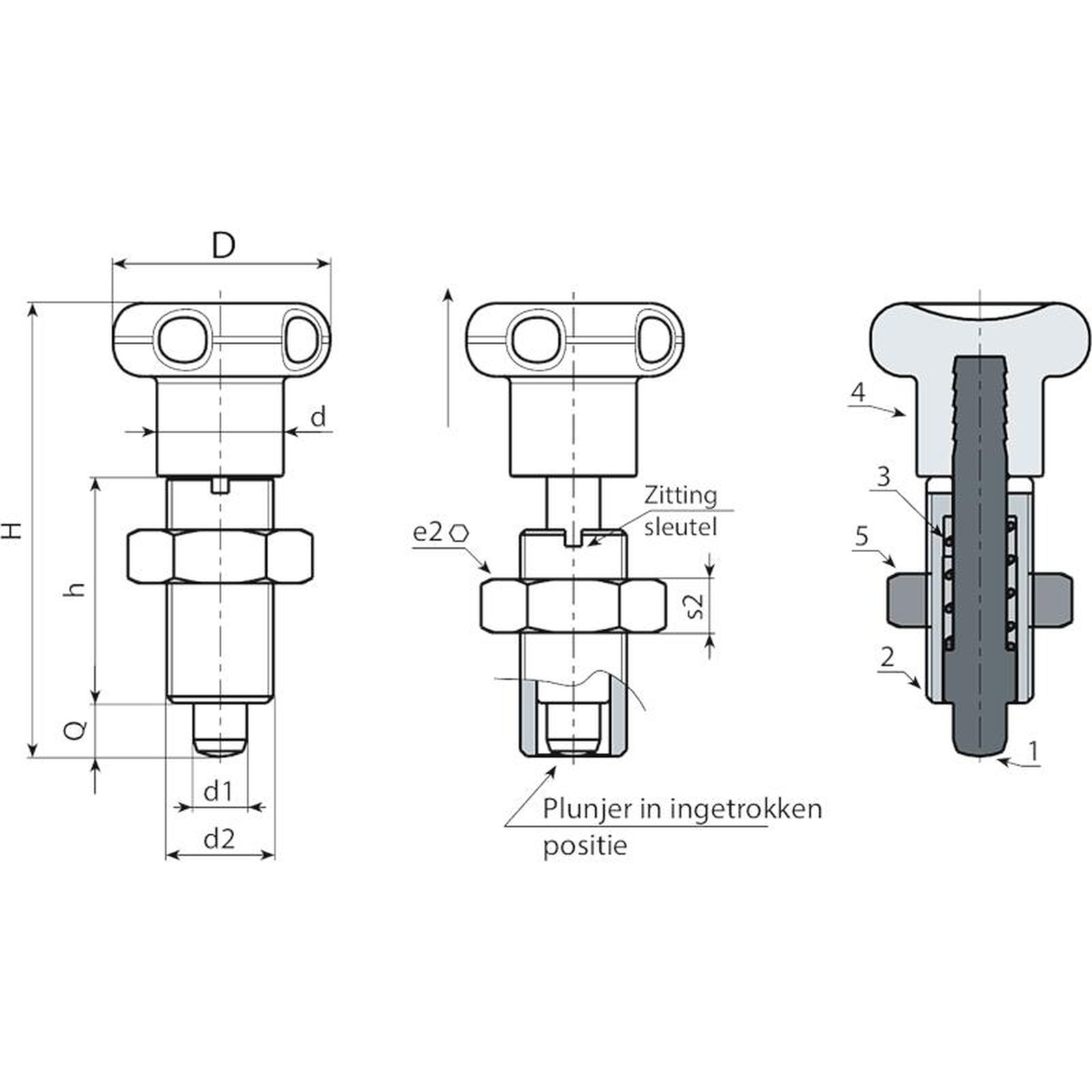

    Materiaal:

    (3) Veer in RVS (AISI 301).

    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.

    W805:

    (2) Getapt lichaam in staal met hoge sterkteklasse, met zitting voor sleutel.

    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.

    (5) Getapte contramoer in staal (UNI 5589).

    W805CIN:

    (2) Getapt lichaam in RVS (AISI 303) met zitting voor sleutel.

    (1) Blokkeerpen in RVS (AISI 303).

    (5) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:

    (4) Gesatineerd.

    (1-2-5) Glad.

    Kleur:

    (4) Zwart (RAL 9011).

    W805:

    (1-2) Gebruineerd.

    W805CIN:

    (1-2) Natuurlijk.

    Bevestigingssleutel:

    Op aanvraag is de spansleutel code W807 leverbaar.

    OPGELET:

    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.

    > Moer bij levering gemonteerd.

    Speciale verzoeken:

    Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.

    Op aanvraag zijn de spansleutels leverbaar.

    Op aanvraag leverbaar met gedemonteerde moer.

    Gegevensblad

    Versie W805 - in gebruineerd staal

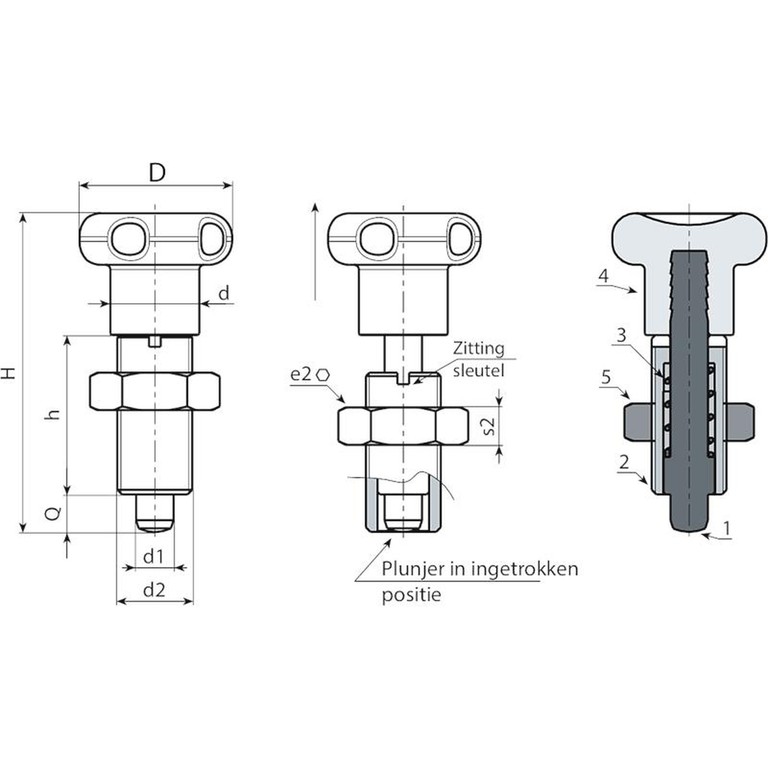

    Code Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Gewicht (g) Sleutel
    W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10

    Versie W805 CIN - in RVS (AISI 303)

    Code Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Gewicht (g) Sleutel
    W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
