W796

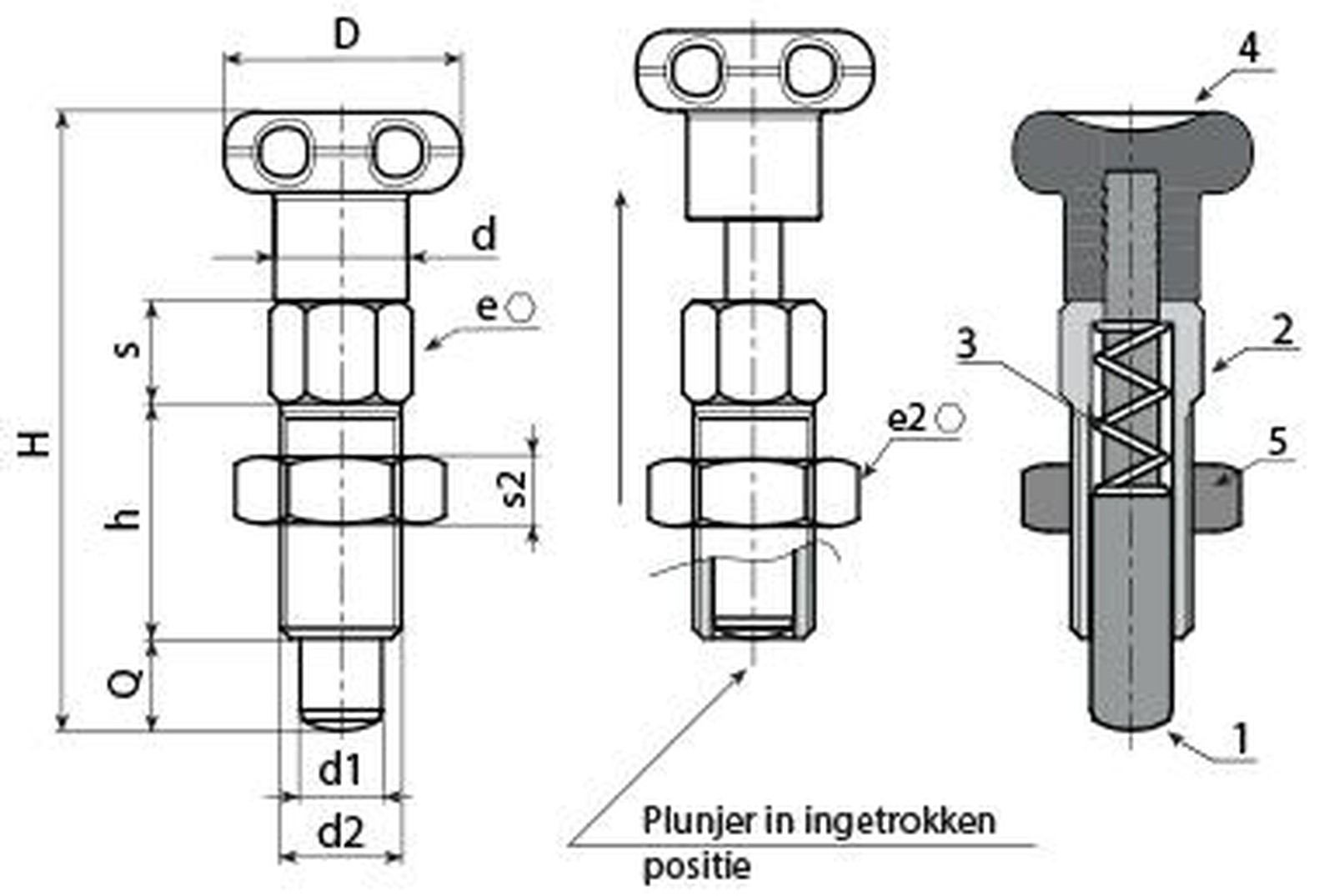

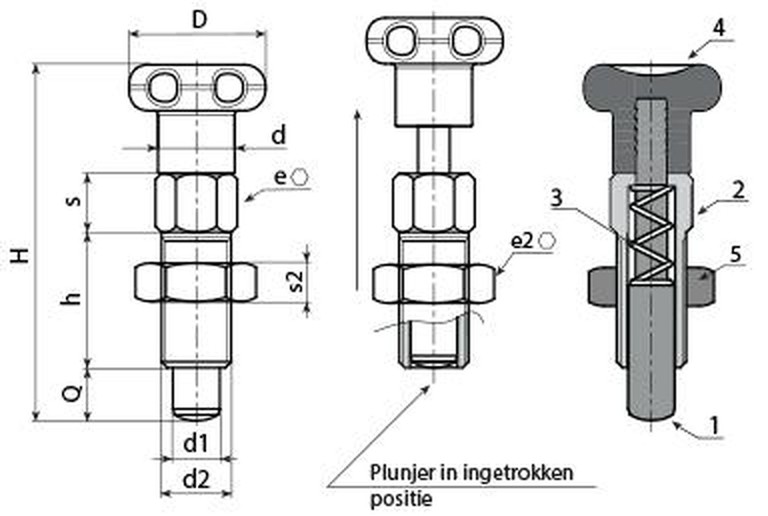

GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP
Blokkeerbouten met grove schroefdraad - met knop
Materiaal:
(1) Blokkeerpen in RVS (AISI 303).
(3) Veer in RVS (AISI 302).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.
W796:
(2) Lichaam getapte blokkeerbout in automatenstaal.
(5) Getapte contramoer in staal (UNI 5589).
W796 CIN:
(2) Lichaam getapte blokkeerbout in RVS (AISI 303).
(5) Getapte contramoer in RVS (AISI 304) (UNI 5589).
Oppervlak:
(4) Gesatineerd.
(1-2-5) Glad.
Kleur:
(4) Zwart (RAL 9011).
W796:
(2-5) Verzinkt.
W796 CIN:
(1-2-5) Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
> Moer bij levering gemonteerd.
Speciale verzoeken:
Op aanvraag leverbaar met gedemonteerde moer.
Versie W796 - in verzinkt staal
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
Versie W796 CIN - in RVS (AISI 303)
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
