GETAPTE BLOKKEERBOUT IN STAAL MET KNOP
22
W795
Spintori filettati passo grosso - con pomello

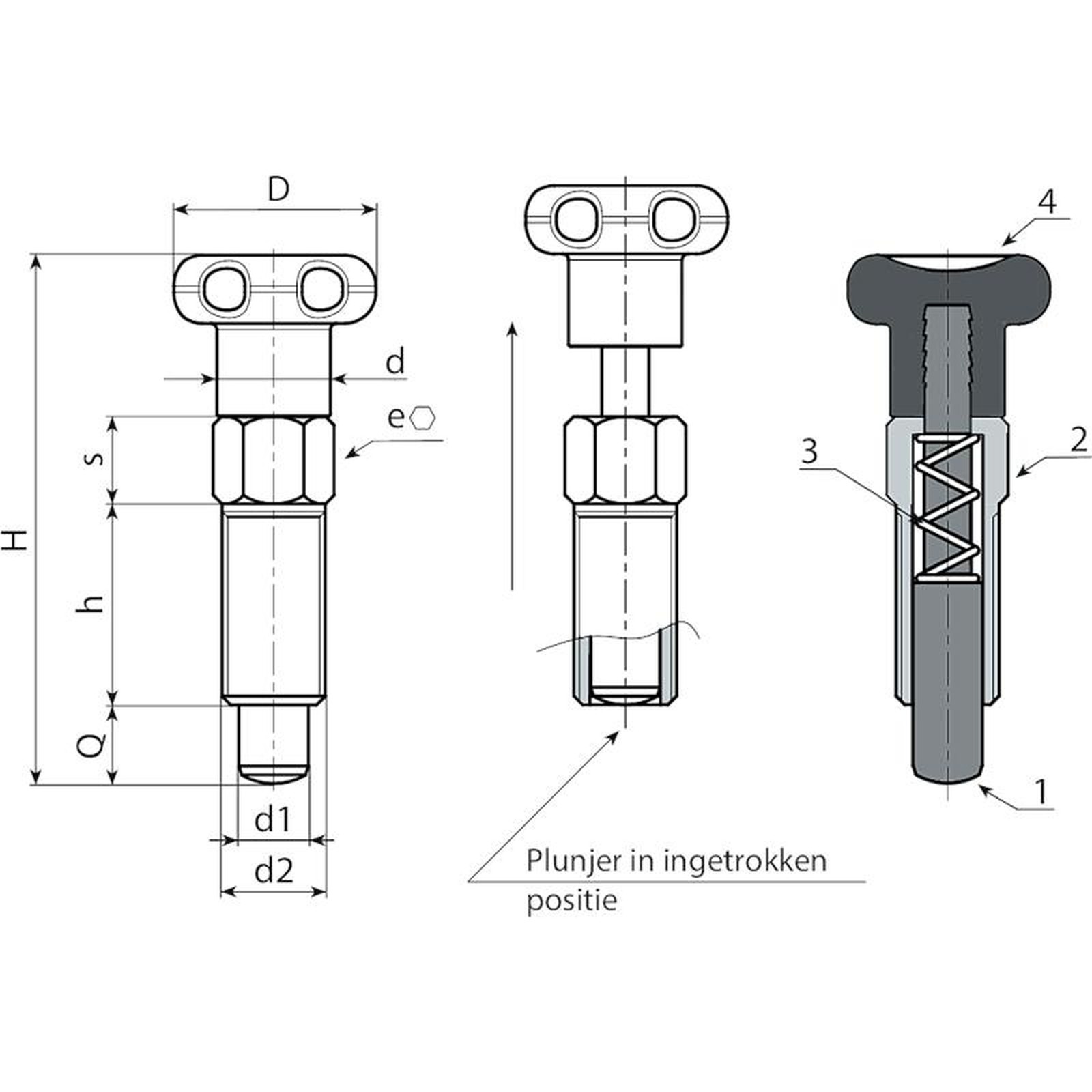

Materiaal:
(1) Blokkeerpen in RVS (AISI 303).
(3) Veer in RVS (AISI 302).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.
W795:
(2) Lichaam getapte blokkeerbout in automatenstaal.
W795 CIN:
(2) Lichaam getapte blokkeerbout in RVS (AISI 303).
Oppervlak:
(4) Gesatineerd.
(1-2-3) Glad.
Kleur:
(4) Zwart (RAL 9011).
W795:
(2) Verzinkt.
W795 CIN:
(1-2) Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
Speciale verzoeken:
Geen.
Versie W795 - in verzinkt staal
| Code | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0001 | W795.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0003 | W795.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0005 | W795.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0007 | W795.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
Versie W795 CIN - in RVS (AISI 303)
| Code | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0002 | W795.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0004 | W795.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0006 | W795.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0008 | W795.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
