KORTE GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP
W781
Spintori filettati passo fine - con pomello

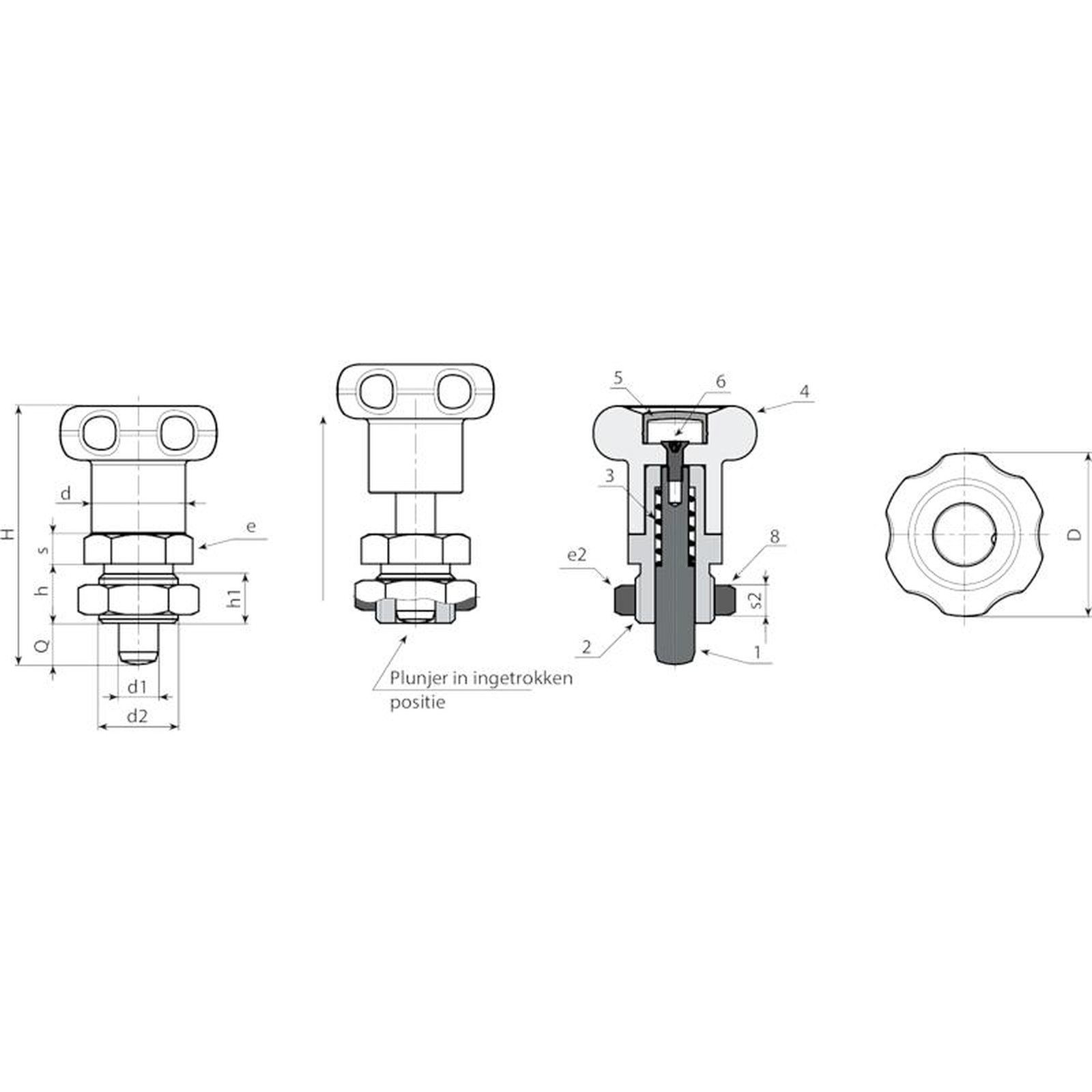

Materiaal:
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.
(5) Centrale dop in polyamide. Bestand tegen oliën en vetten.
W781:
(3) Veer in verzinkt staal.
(2) Getapte zeskantmoer in staal met hoge sterkteklasse.
(1) Blokkeerpen in gehard staal met hoge sterkteklasse.
(6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).
(8) Stalen contramoer (UNI 5589).
W781CIN:
(3) Veer in RVS (AISI 301).
(2) Getapte zeskantmoer in RVS (AISI 303)
(1) Blokkeerpen in RVS (AISI 303).
(6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).
(8) Contramoer in RVS (AISI 304) (UNI 5589).
Oppervlak:
(4-5) Gesatineerd.
(1-2-3-8) Glad.
Kleur:
(4) Zwart (RAL 9011).
(5) Grijs (RAL 7035).
W781:
(1-2-8) Gebruineerd.
W781CIN:
(1-2-8) Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
> Moer bij levering gemonteerd.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
Op aanvraag leverbaar met gedemonteerde moer.
Versie W781 - in gebruineerd staal
| Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W781.0003 | W781.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
| W781.0004 | W781.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
Versie W781 CIN - in RVS (AISI 303)
| Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W781.0001 | W781.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
| W781.0002 | W781.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
