KORTE GETAPTE BLOKKEERBOUT IN STAAL - MET KNOP

22

W780


Spintori filettati passo fine - con pomello

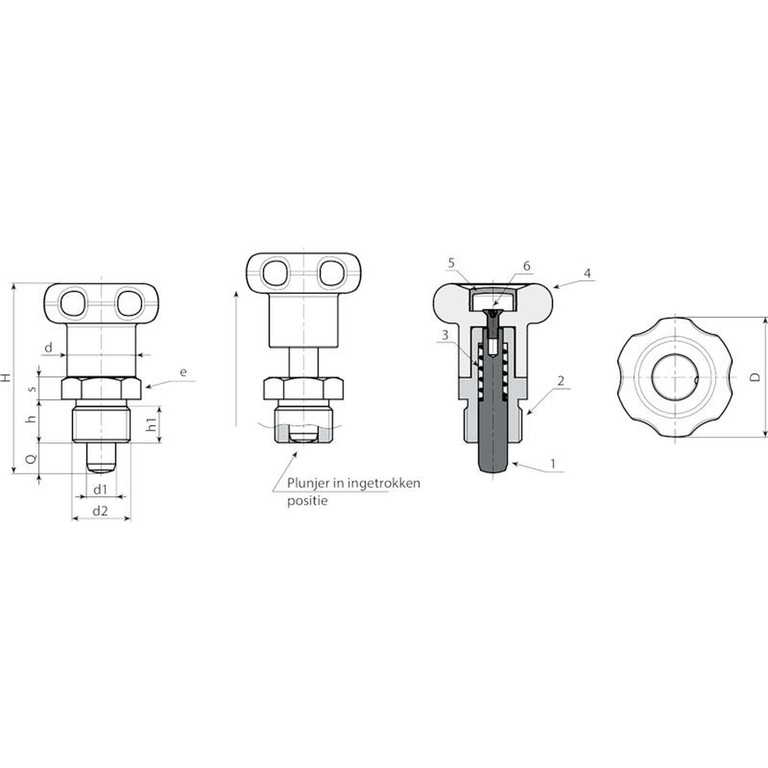

    Materiaal:

    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar. Bestand tegen oliën en vetten.

    (5) Centrale dop in polyamide. Bestand tegen oliën en vetten.

    W780:

    (3) Veer in verzinkt staal.

    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.

    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.

    (6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).

    W780CIN:

    (3) Veer in RVS (AISI 301).

    (2) Getapte zeskantmoer in RVS (AISI 303)

    (1) Blokkeerpen in RVS (AISI 303).

    (6) Bevestigingsschroef van knop in verzinkt staal (ISO 7046).

    Oppervlak:

    (4-5) Gesatineerd.

    (1-2-3) Glad.

    Kleur:

    (4) Zwart (RAL 9011).

    (5) Grijs (RAL 7035).

    W780:

    (1-2) Gebruineerd.

    W780CIN:

    (1-2) Natuurlijk.

    OPGELET:

    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.

    Speciale verzoeken:

    Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.

    Gegevensblad

    Versie W780 - in gebruineerd staal

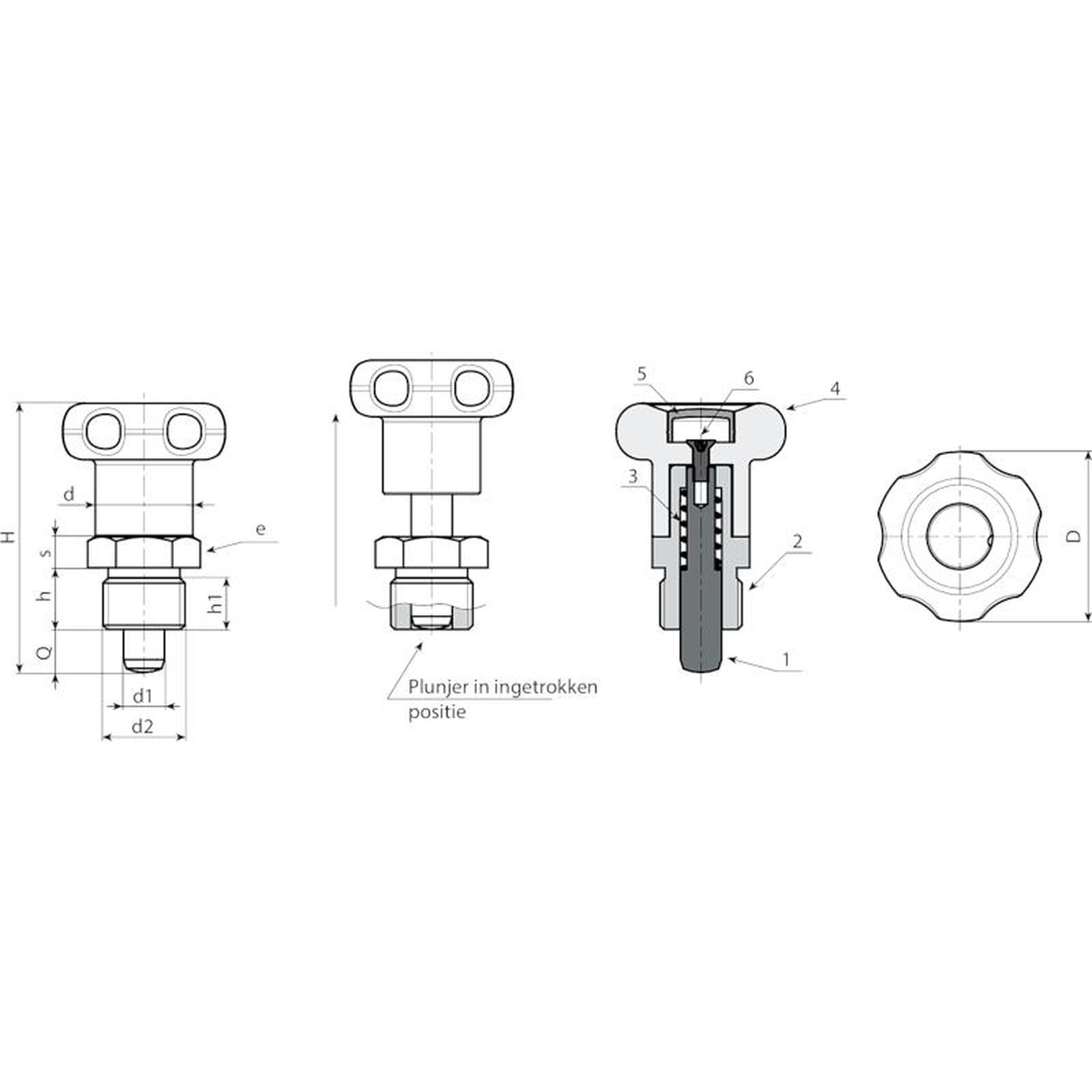

    Code Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q Gewicht (g)
    W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
    W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57

    Versie W780 CIN - in RVS (AISI 303)

    Code Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q Gewicht (g)
    W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
    W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
