POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

22

W735CIN


Spintori filettati passo grosso - Inox integrale

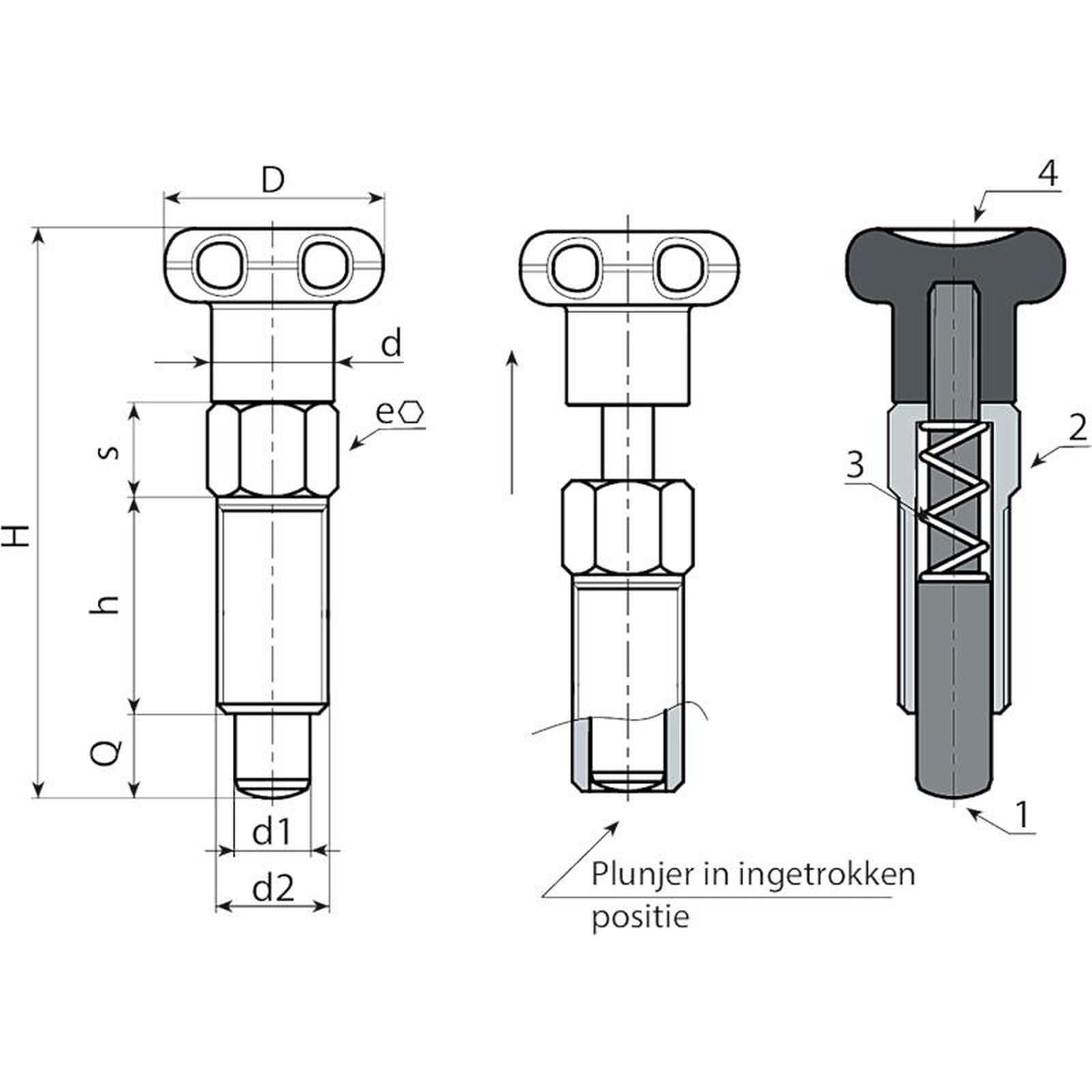

    Materiaal:

    (1) Blokkeerpen in RVS (AISI 303).

    (2) Lichaam getapte blokkeerbout in RVS (AISI 303).

    (3) Veer in RVS (AISI 301).

    (4) Gedraaide gelobde knop in RVS (AISI 303).

    Oppervlak:

    Gesatineerd.

    Kleur:

    Natuurlijk.

    OPGELET:

    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.

    Speciale verzoeken:

    Op aanvraag kan de blokkeerbout volledig gedemonteerd worden geleverd.

    Gegevensblad

    Versie W735CIN - zonder moer

    Code Art. D d H h e s d2 d1 -0,02 -0,04 Q Gewicht (g)
    W735.0001 W735.I05CIN 18 9 42 16 8 6 M8 5 5 21
    W735.0002 W735.I06CIN 22 11 52 20 10 7,5 M10 6 6 23
    W735.0003 W735.I08CIN 24 13 61 24 12 9 M12 8 8 69
