POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO
22
W721CIN
Spintori filettati passo fine - Inox integrale

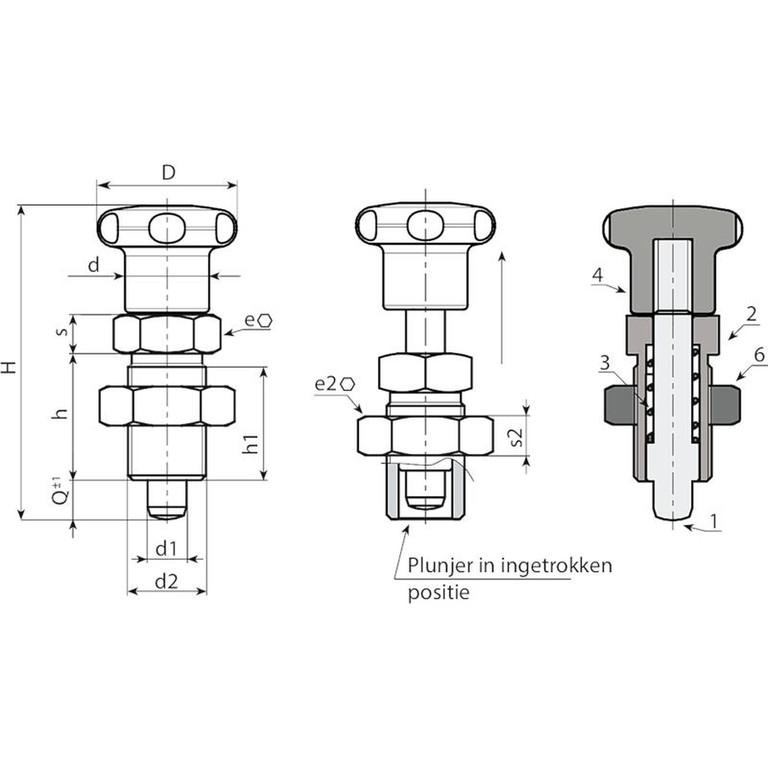

Materiaal:
(1) Blokkeerpen in RVS (AISI 303).
(2) Getapte zeskantmoer in RVS (AISI 303)
(3) Veer in RVS (AISI 301).
(4) Gedraaide gelobde knop in RVS (AISI 303).
(5) Getapte contramoer in RVS (AISI 304) (UNI 5589).
Oppervlak:
Gesatineerd.
Kleur:
Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
> Moer bij levering gemonteerd.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de blokkeerbout volledig gedemonteerd worden geleverd.
Op aanvraag leverbaar met gedemonteerde moer.
Versie W721CIN - met moer
| Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W721.0001 | W721.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W721.0002 | W721.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W721.0003 | W721.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W721.0004 | W721.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 220 |
