W720CIN
POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE
Blokkeerbouten met fijne schroefdraad - volledig RVS

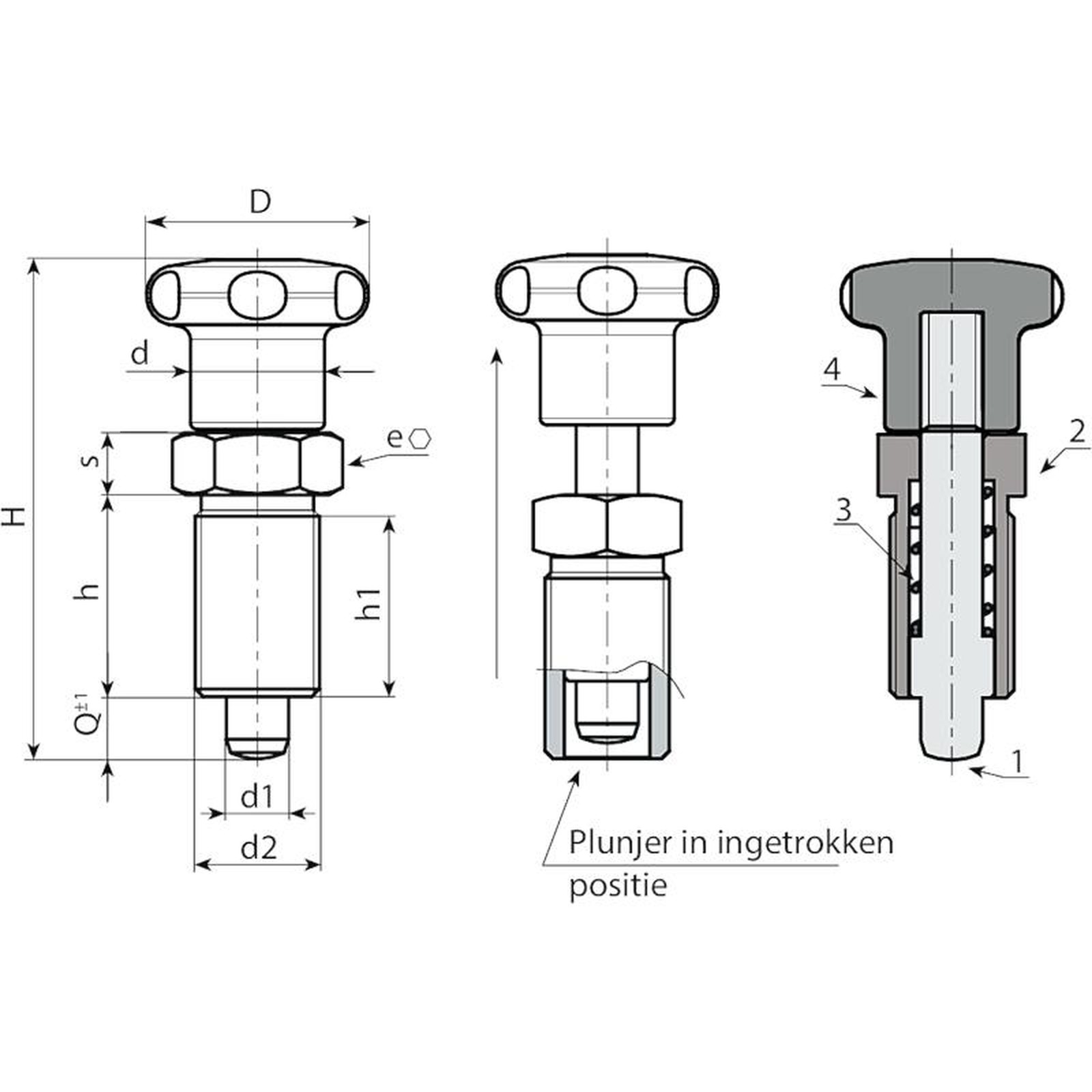

Materiaal:
(1) Blokkeerpen in RVS (AISI 303).
(2) Getapte zeskantmoer in RVS (AISI 303)
(3) Veer in RVS (AISI 301).
(4) Gedraaide gelobde knop in RVS (AISI 303).
Oppervlak:
Gesatineerd.
Kleur:
Natuurlijk.
OPGELET:
> Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de blokkeerbout volledig gedemonteerd worden geleverd.
Versie W720CIN - zonder moer
| Code | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W720.0001 | W720.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | - |
| W720.0002 | W720.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | - |
| W720.0003 | W720.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | - |
| W720.0004 | W720.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 10 | 10 | 190 |
