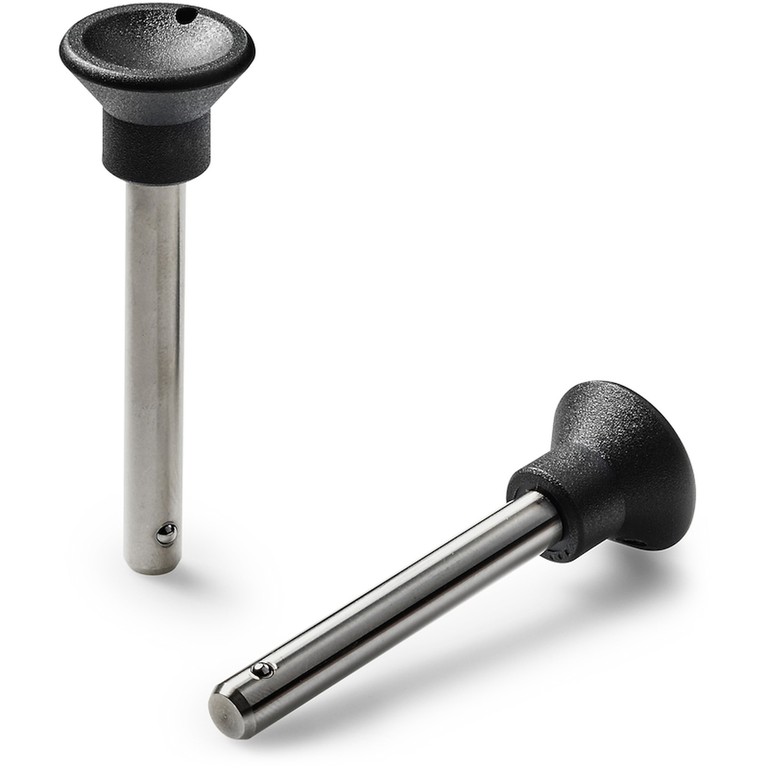

SNELKOPPELENDE VERGRENDELPEN MET KNOP IN KUNSTSTOF
22
W698
Posizionatori con sfera e molla
Materiaal:
(1) Versterkte polyamide. Bestand tegen oliën en vetten.
(2) RVS (AISI 303).
Oppervlak:
(1) Gesatineerd.
(2) Gedraaid.
Kleur:
(1) Zwart (RAL 9011).
(2) Natuurlijk.
Inzetstuk:
(4) Veer in verzinkt staal.
(3) Kogels in gehard RVS (AISI 440C).
(2) Gedraaide stang met zitting voor veer en kogel.
Opgelet:
> Bij een stangdiameter groter of gelijk aan 10 mm zijn er twee borgkogels.
> Wij raden een tolerantie van H11 aan voor boring van de zitting van de stang.
Speciale verzoeken:
Geen.

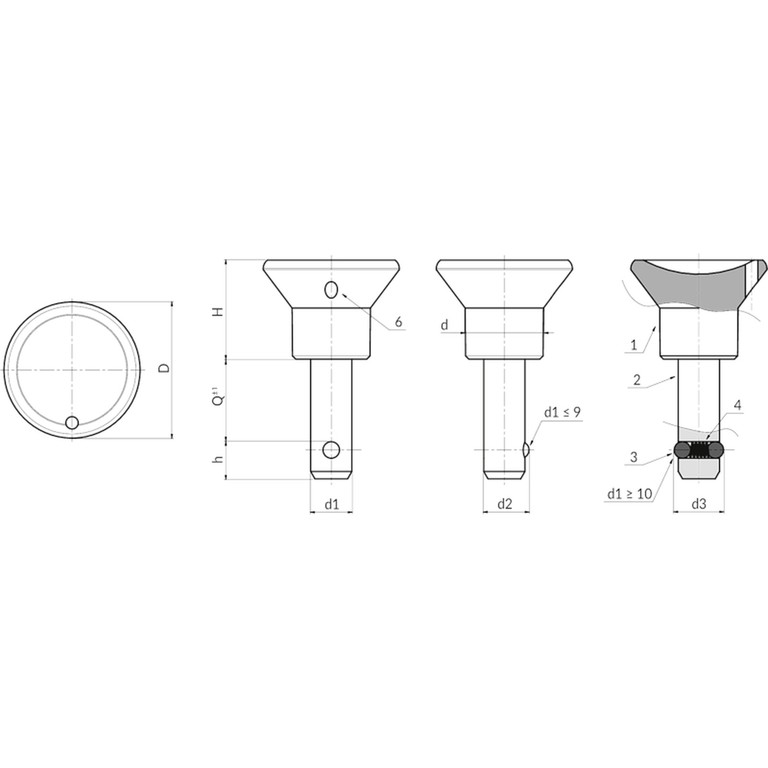

| Code | Art. | D | d | H | h | d2 | d3 | d1 (-0.04 -0.08) | Q (+0.6) | Gewicht (g) | Schuifsterkte, tweezijdig max. kN |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W698025.0001 | W698025.TD06X1001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 10 | 12 | 22 |
| W698025.0002 | W698025.TD06X1501 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 15 | 12 | 22 |
| W698025.0003 | W698025.TD06X2001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 20 | 13 | 22 |
| W698025.0004 | W698025.TD06X2501 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 25 | 14 | 22 |
| W698025.0005 | W698025.TD06X3001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 30 | 15 | 22 |
| W698025.0006 | W698025.TD06X4001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 40 | 18 | 22 |
| W698025.0007 | W698025.TD06X5001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 50 | 21 | 22 |
| W698025.0008 | W698025.TD08X1501 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 15 | 18 | 38 |
| W698025.0009 | W698025.TD08X2001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 20 | 19 | 38 |
| W698025.0010 | W698025.TD08X2501 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 25 | 20 | 38 |
| W698025.0011 | W698025.TD08X3001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 30 | 21 | 38 |
| W698025.0012 | W698025.TD08X4001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 40 | 25 | 38 |
| W698025.0013 | W698025.TD08X5001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 50 | 31 | 38 |
| W698033.0001 | W698033.TD10X1501 | 33 | 19 | 24 | 9 | - | 12 | 10 | 15 | 29 | 60 |
| W698033.0002 | W698033.TD10X2001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 20 | 32 | 60 |
| W698033.0003 | W698033.TD10X2501 | 33 | 19 | 24 | 9 | - | 12 | 10 | 25 | 37 | 60 |
| W698033.0004 | W698033.TD10X3001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 30 | 38 | 60 |
| W698033.0005 | W698033.TD10X4001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 40 | 46 | 60 |
| W698033.0006 | W698033.TD10X5001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 50 | 53 | 60 |
| W698033.0007 | W698033.TD12X2001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 20 | 40 | 86 |
| W698033.0008 | W698033.TD12X3001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 30 | 51 | 86 |
| W698033.0009 | W698033.TD12X4001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 40 | 60 | 86 |
| W698033.0010 | W698033.TD12X5001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 50 | 69 | 86 |
