STALEN VEREND DRUKSTUK MET BINNENZESKANT
21
W834
Pressore a molla filettato con sfera
Materiaal:
W834:
Lichaam drukstuk in staal met sterkteklasse 5.8.
W834CIN:
Lichaam drukstuk in RVS (AISI 303).
Oppervlak:
Glad.
Kleur:
W834:
Gebruineerd.
W834CIN:
Natuurlijk.
Kogel:
Kogel in gehard RVS (van lagers) (AISI 420).
Veer:
W834:
Veer in harmonisch staal.
W834CIN:
Veer in RVS (AISI 301).
Types veerkracht:
Normaal.
Speciale verzoeken:
Geen.

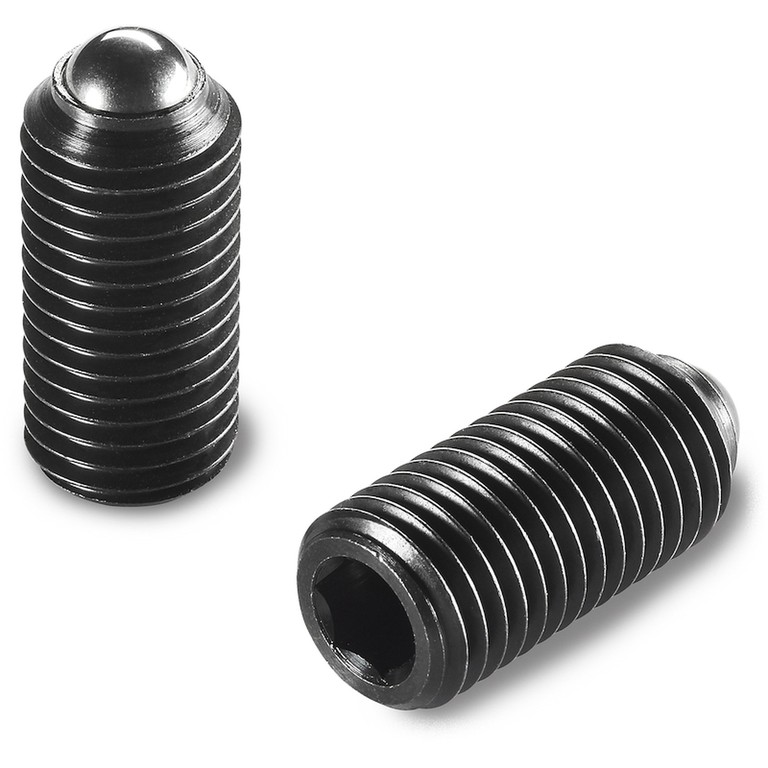

Versie W834: in gebruineerd staal

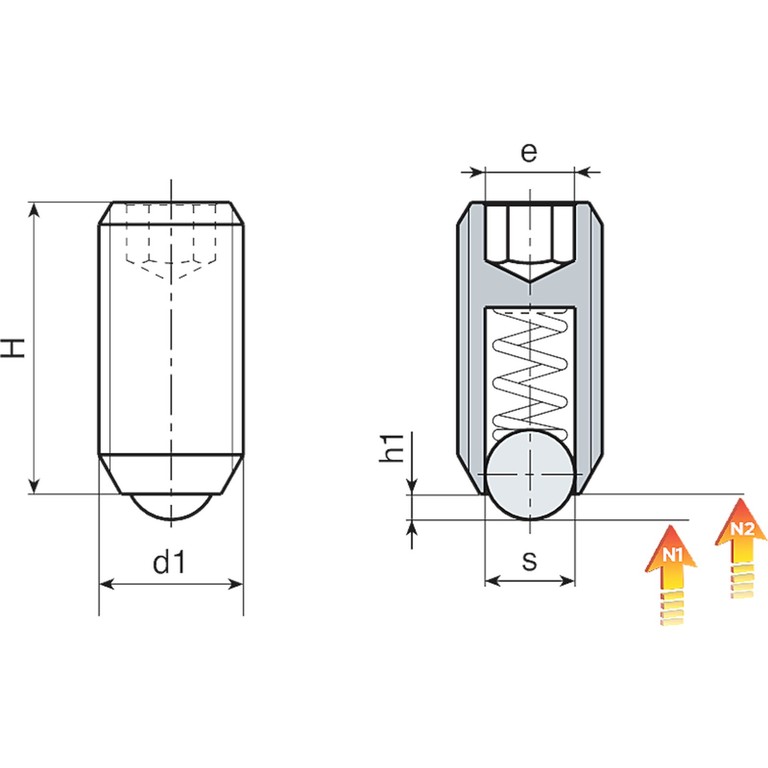

| Code | art. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| W834.0011 | W834.VBM03 | 1.5 | 9 | 0.5 | 1.5 | 2 | 3 | M3 | 0.2 |
| W834.0012 | W834.VBM04 | 2.5 | 10 | 0.8 | 2 | 4 | 10 | M4 | 0.4 |
| W834.0013 | W834.VBM05 | 3 | 14 | 0.9 | 3 | 6 | 11 | M5 | 1.2 |
| W834.0014 | W834.VBM06 | 3.5 | 15 | 1 | 3 | 9 | 13 | M6 | 2 |
| W834.0015 | W834.VBM08 | 5 | 16 | 1.5 | 4 | 15 | 30 | M8 | 4 |
| W834.0016 | W834.VBM10 | 6 | 23 | 2 | 5 | 20 | 35 | M10 | 8 |
| W834.0017 | W834.VBM12 | 8 | 26 | 2.5 | 6 | 30 | 55 | M12 | 12 |
| W834.0018 | W834.VBM16 | 10 | 33 | 3.5 | 8 | 65 | 125 | M16 | 31 |
| W834.0019 | W834.VBM20 | 12 | 43 | 4.5 | 10 | 80 | 160 | M20 | 64 |
| W834.0020 | W834.VBM24 | 15 | 48 | 5.5 | 12 | 90 | 180 | M24 | 100 |

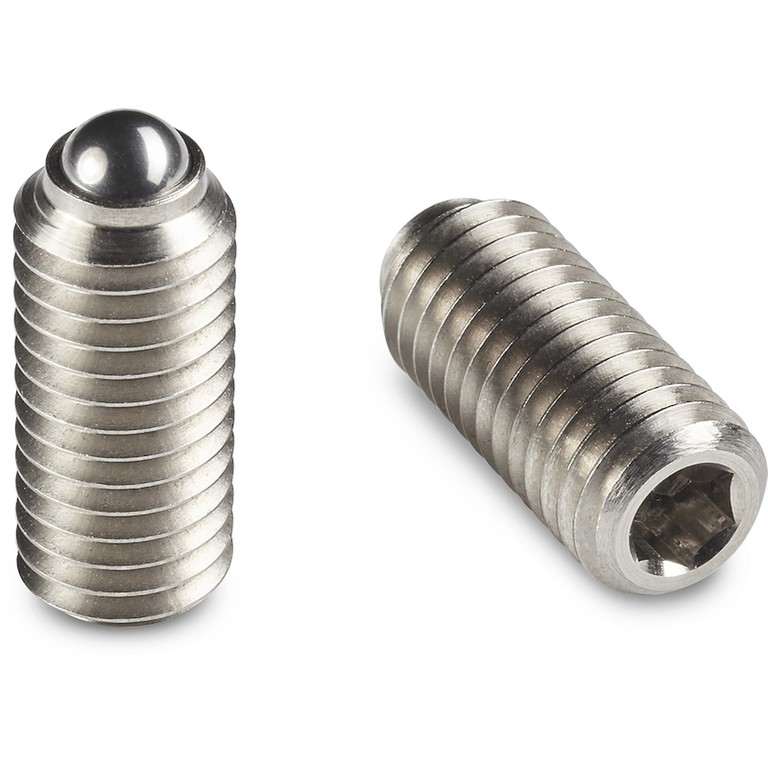

Versie W834CIN - in RVS (AISI 303)
| Code | art. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| W834.0001 | W834.INM03CIN | 1.5 | 9 | 0.5 | 1.5 | 2 | 3 | M3 | 0.2 |
| W834.0002 | W834.INM04CIN | 2.5 | 10 | 0.8 | 2 | 4 | 10 | M4 | 0.4 |
| W834.0003 | W834.INM05CIN | 3 | 14 | 0.9 | 3 | 6 | 11 | M5 | 1.2 |
| W834.0004 | W834.INM06CIN | 3.5 | 15 | 1 | 3 | 9 | 13 | M6 | 2 |
| W834.0005 | W834.INM08CIN | 5 | 16 | 1.5 | 4 | 15 | 30 | M8 | 4 |
| W834.0006 | W834.INM10CIN | 6 | 23 | 2 | 5 | 20 | 35 | M10 | 8 |
| W834.0007 | W834.INM12CIN | 8 | 26 | 2.5 | 6 | 30 | 55 | M12 | 12 |
| W834.0008 | W834.INM16CIN | 10 | 33 | 3.5 | 8 | 65 | 125 | M16 | 31 |
| W834.0009 | W834.INM20CIN | 12 | 43 | 4.5 | 10 | 80 | 160 | M20 | 64 |
| W834.0010 | W834.INM24CIN | 15 | 48 | 5.5 | 12 | 90 | 180 | M24 | 100 |
