R308

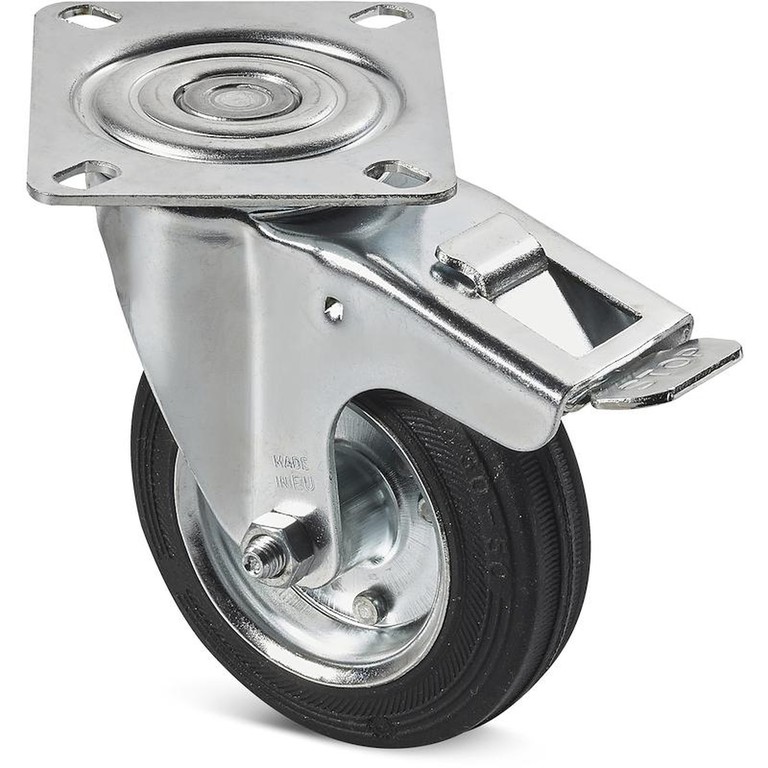

ZWENKWIEL MET PLAATSTALEN VELG / RUBBERBAND MET RECHTHOEKIGE STALEN ZWENKPLAAT, MET REM
Wielen in metaalplaat/natuurlijk rubber
Materiaal:
Wiel:
Twee vormgeperste schijven in plaatstaal (staal DD13), aan elkaar geklonken tot één geheel.
Loopvlak:
Trapeziumvormig loopvlak in natuurlijk rubber. Hardheid 85 ± 4 Shore A.
Oppervlak:
Glad.
Kleur:
(2) Zwart (RAL 9011).
(1-3-4-5-6) Blauw verzinkt.
Wielrotatie:
De boring voor de scharnierpen is gevormd door vormpersen in plaatstaal. Tussen de pen en boring wordt ter bescherming een zwarte polyamide bus geplaatst.
Plaatbeugel (3):
Stalen gaffel (DD13), met geïntegreerde rem.
Draaiende plaatbeugel (5):
Stalen draaiende plaatbeugel met dubbele kogelloop en rechthoekige zwenkplaat met vier bevestigingsgaten.
Wielbevestiging (6):
Stalen zeskantschroef, gekoppeld aan een stalen moer.
Speciale verzoeken:
Op aanvraag en vanaf 20 stuks kan het wiel geleverd worden met een naaldkooi (vervang code nr. R308 door code nr. R338).

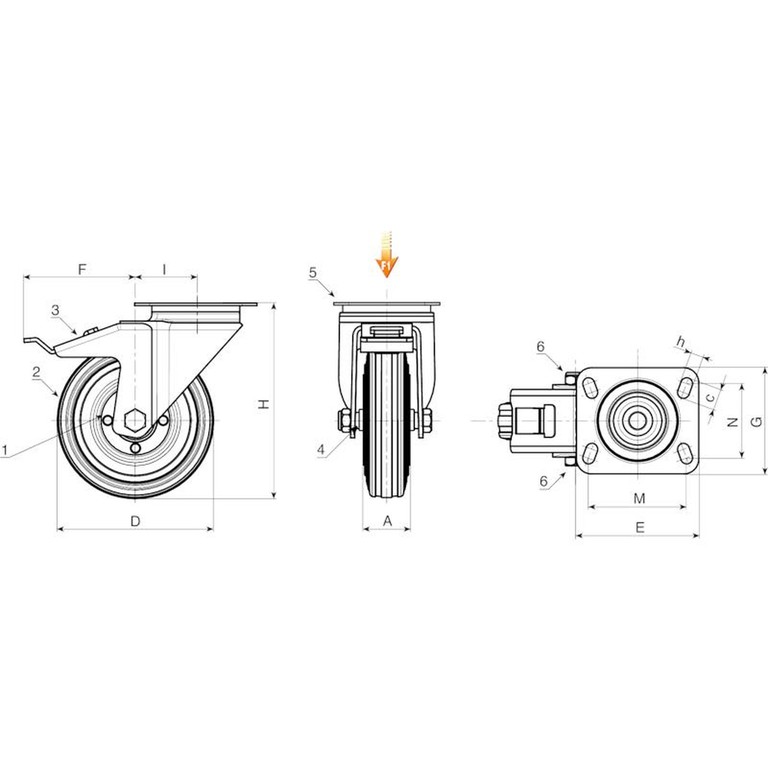

| Code | art. | D | A | H | I | E | G | M | N | c | h | F | Gewicht (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R308080.0001 | R308080.T25P080X060 | 80 | 25 | 108 | 32 | 95 | 80 | 80 | 60 | 12 | 9 | 110 | 669 | 50 |
| R308100.0001 | R308100.T30P080X060 | 100 | 30 | 127 | 32 | 95 | 80 | 80 | 60 | 12 | 9 | 110 | 782 | 70 |
| R308125.0001 | R308125.T37P080X060 | 125 | 37.5 | 155 | 32 | 95 | 80 | 80 | 60 | 12 | 9 | 113 | 1086 | 100 |
| R308150.0001 | R308150.T37P080X060 | 150 | 37.5 | 183 | 35 | 100 | 80 | 80 | 60 | 12 | 9 | 115 | - | 140 |
| R308180.0001 | R308180.T45P105X080 | 180 | 45 | 230 | 48 | 129 | 106 | 105 | 80 | 23 | 11 | 150 | 3068 | 180 |
| R308200.0001 | R308200.T50P105X080 | 200 | 50 | 240 | 48 | 129 | 106 | 105 | 80 | 23 | 11 | 150 | 2860 | 220 |
