4-LOBBIGE STERMOER MET DOORLOPENDE BUS EN CENTRALE DOP
17
Q284
Materiaal:
Versterkte polyamide. Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart (RAL 9011).
Centrale dop:
Grijze polyamide (RAL 7035 code 13).
Beschikbare kleuren voor dop:
Oranje (RAL 2004 code 02).
Blauw (RAL 5015 code 07).
Geel (RAL 1021 code 10).
Groen (RAL 6024 code 17).
Rood (RAL 3000 code 16).
Zwart (RAL 9011 code 01).
Inzetstuk:

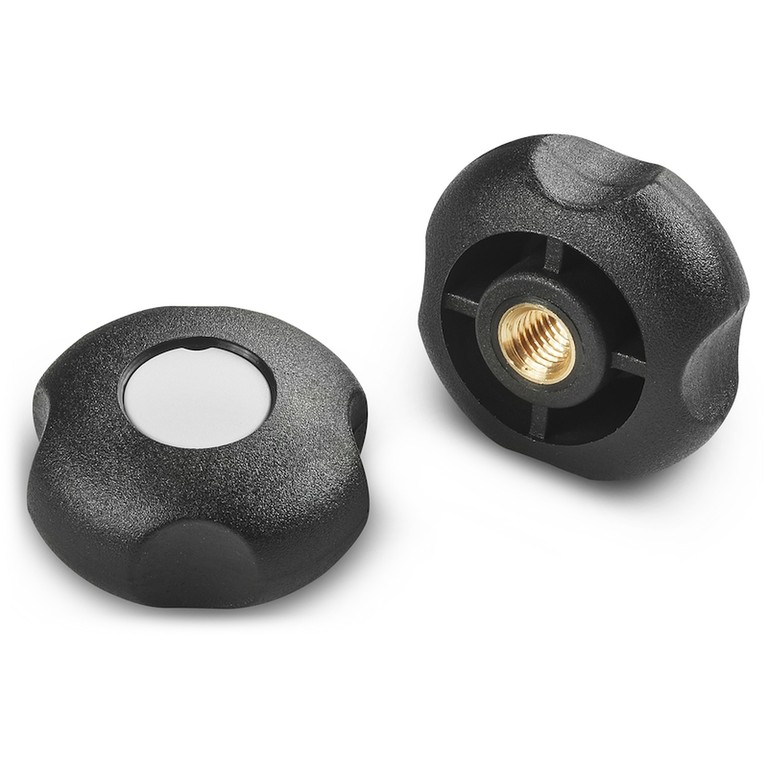

Versie Q284 TM:
Bus met doorlopende schroefdraadboring in messing (schroefdraad tolerantie 6H).

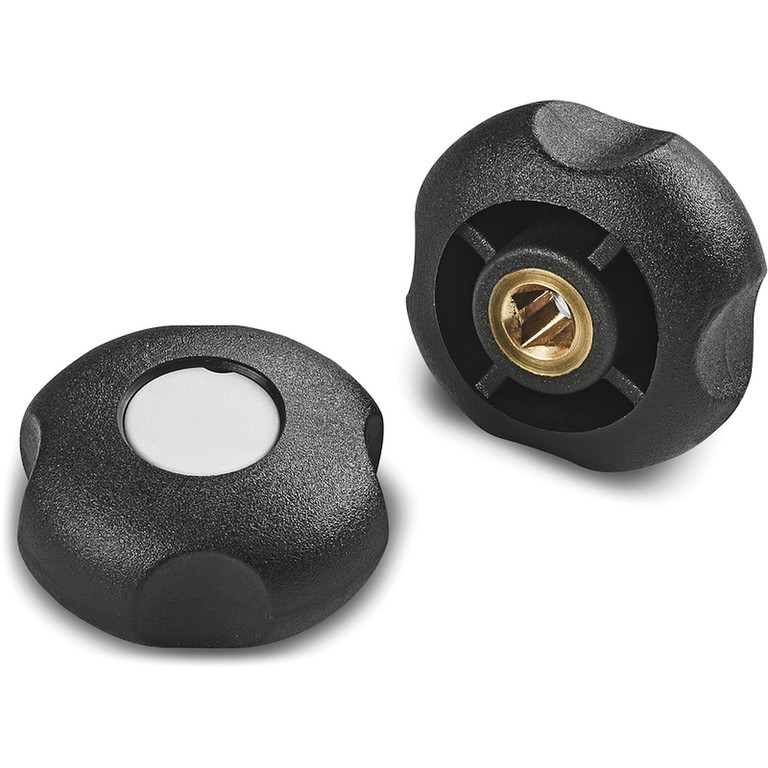

Versie Q284 TQ:
Doorlopende vierkante bus in messing (tolerantie boring H7).
Versie Q284 TQ-PP:
Zonder inzetstuk, met doorlopende gladde vierkante boring bekomen door vormpersen in plastic.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen.
Op aanvraag en voor grote hoeveelheden zijn de kleuren uit de kleurentabel leverbaar.
Versie Q284 TM: Met messing inzetstuk en doorlopende schroefdraadboring

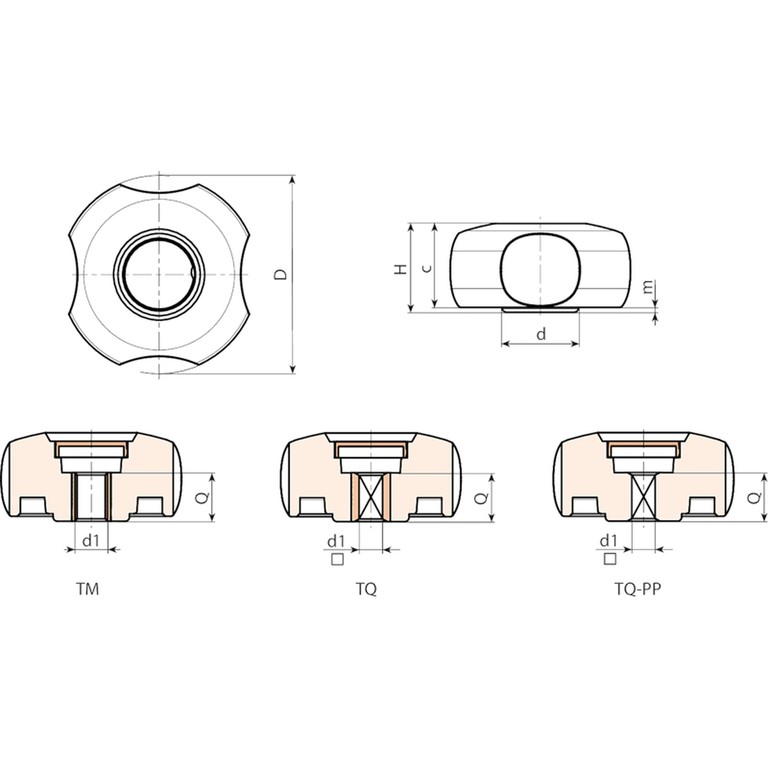

| Code | art. | D | H | d | d2 | d3 | c | m | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0003 | Q28440.TM0801P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M8 | 15 | - |
| Q28440.0004 | Q28440.TM1001P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M10 | 15 | - |
| Q28450.0001 | Q28450.TM0801P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | M8 | 15 | - |
| Q28460.0001 | Q28460.TM1001P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M10 | 15 | - |
| Q28460.0002 | Q28460.TM1201P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M12 | 15 | - |
| Q28480.0001 | Q28480.TM1001P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | M10 | 15 | - |
| Q28480.0002 | Q28480.TM1201P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | M12 | 15 | - |
Versie Q284 TQ: Met messing inzetstuk en VIERKANTE boring
| Code | art. | D | H | d | d2 | d3 | c | m | d1 H7 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0005 | Q28440.TQ0601P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28450.0002 | Q28450.TQ0601P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28450.0004 | Q28450.TQ0701P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28460.0003 | Q28460.TQ0601P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28460.0005 | Q28460.TQ0701P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28460.0007 | Q28460.TQ0801P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28480.0003 | Q28480.TQ0701P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28480.0005 | Q28480.TQ0801P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28480.0007 | Q28480.TQ0901P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28480.0009 | Q28480.TQ1001P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
Versie Q284 TQ-PP: Met VIERKANTE boring in plastic
| Code | art. | D | H | d | d2 | d3 | c | m | d1 ±0,1 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0006 | Q28440.TQ0601PP | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28450.0003 | Q28450.TQ0601PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28450.0005 | Q28450.TQ0701PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28460.0004 | Q28460.TQ0601PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28460.0006 | Q28460.TQ0701PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28460.0008 | Q28460.TQ0801PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28480.0004 | Q28480.TQ0701PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28480.0006 | Q28480.TQ0801PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28480.0008 | Q28480.TQ0901PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28480.0010 | Q28480.TQ1001PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
