STELVOET MET KOGELSCHARNIER (24) ZESKANTBASIS EN DRAADBUS
16
P830
Piedi in plastica - stelo snodato
Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart (RAL 9011).
Inzetstuk:
P830:
Kogelscharnier met draadbus (kogel R.24) met zeskantbasis in verzinkt staal (schroefdraad tolerantie 6H).
P830CIN:
Kogelscharnier met draadbus (kogel R.24) met zeskantbasis in RVS (AISI 303) (schroefdraad tolerantie 6H).
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kan de stelvoet worden geleverd in oranje (RAL 2004).
Versie P830: met inzetstuk in verzinkt staal.

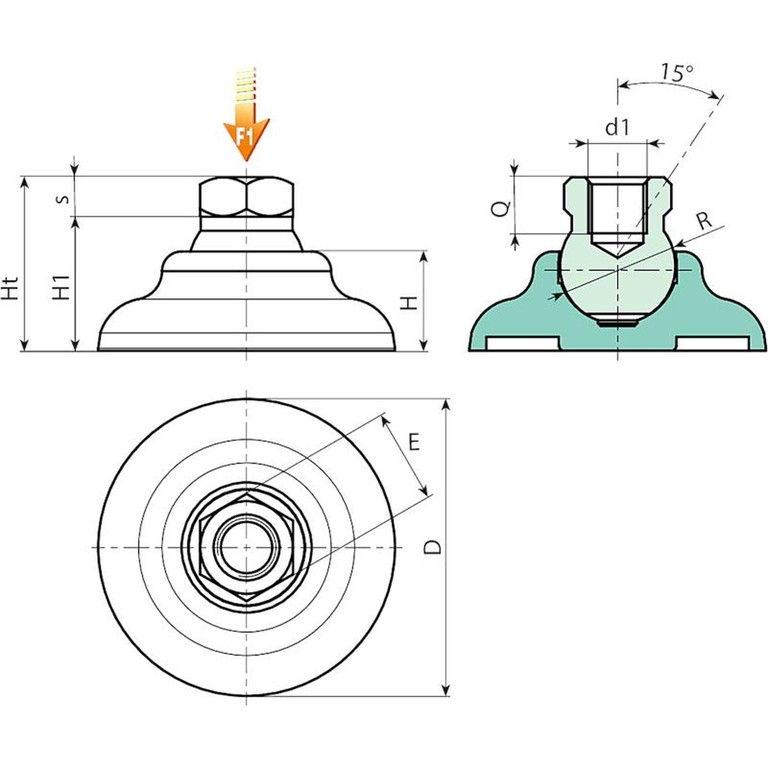

| Code | Art. | D | H | H1 | Ht | E | s | R | d1 6H | Q | Gewicht (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P830060.0001 | P830060.TM1201 | 60 | 20 | 27,5 | 35,5 | 19 | 8 | 24 | M12 | 11,5 | 85 | 17 |
| P830060.0003 | P830060.TM1601 | 60 | 20 | 27,5 | 35,5 | 24 | 8 | 24 | M16 | 11,5 | 85 | 17 |
Opgelet: De uitgedrukte belastingslimiet F1 is 30% lager dan de breukbelasting en wordt statisch beschouwd.
Versie P830CIN: met inzetstuk in RVS (AISI 303).
| Code | Art. | D | H | H1 | Ht | E | s | R | d1 6H | Q | Gewicht (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P830060.0002 | P830060.TM1201CIN | 60 | 20 | 27,5 | 35,5 | 19 | 8 | 24 | M12 | 11,5 | 85 | 17 |
| P830060.0004 | P830060.TM1601CIN | 60 | 20 | 27,5 | 35,5 | 24 | 8 | 24 | M16 | 11,5 | 85 | 17 |
Opgelet: De uitgedrukte belastingslimiet F1 is 30% lager dan de breukbelasting en wordt statisch beschouwd.
