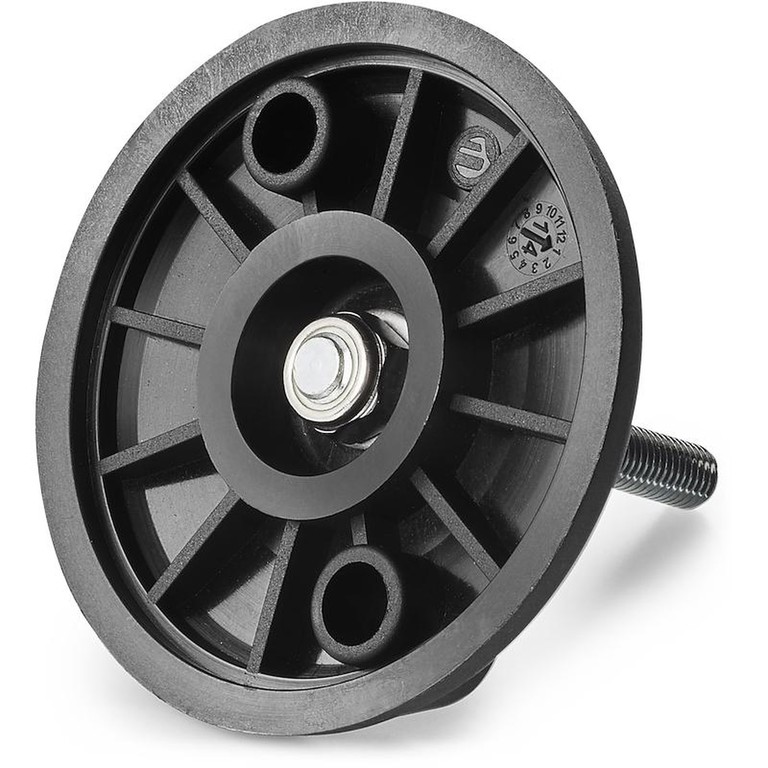

STELVOET MET DRAAIBARE DRAADEIND EN VLOERBEVESTIGING

16

P800


Piedi con stelo girevole

    Materiaal:

    Versterkte polyamide.

    Bestand tegen oliën en vetten.

    Oppervlak:

    Gesatineerd.

    Kleur:

    Zwart (RAL 9011).

    Inzetstuk:

    Niet-Zwenkbaar draaiend draadeind in verzinkt staal met moerbevestiging.

    (1) Zelfborgende moer in RVS (AISI 304) dunne serie UNI 7474.

    (2) Ringetje in RVS (AISI 304).

    Vloerbevestiging:

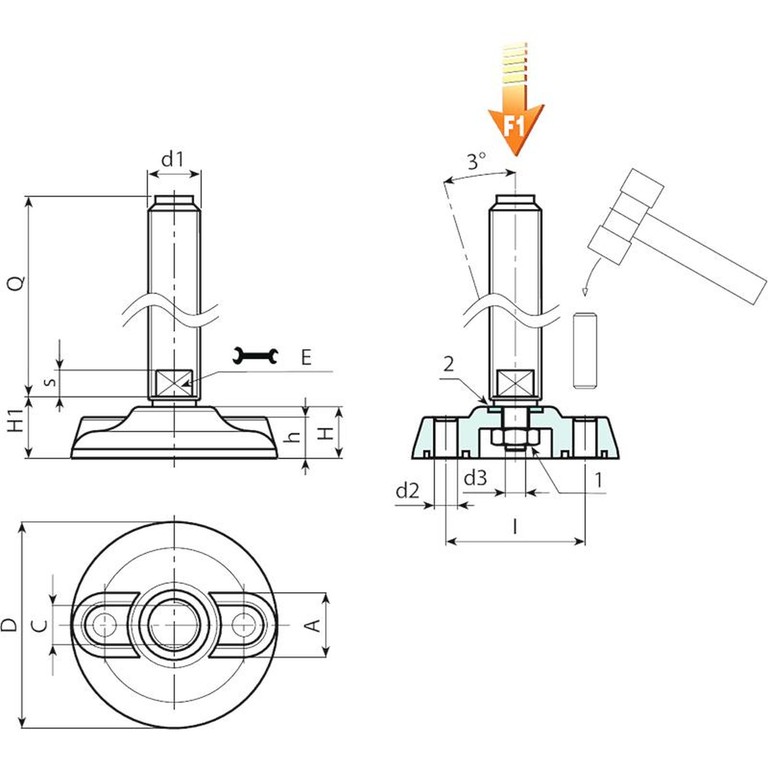

    Bij levering van de stelvoet zijn de boringen voor vloerbevestiging nog gesloten. Breek het plastic membraan om ze te openen (zie tekening).

    Speciale verzoeken:

    Op aanvraag en voor grote hoeveelheden zijn de inzetstukken leverbaar met gepersonaliseerde lengte.

    Op aanvraag en voor grote hoeveelheden kan de stelvoet worden geleverd in oranje (RAL 2004).

    Gegevensblad

    Versie P800: Stelvoet met draaibaar draadeind met moerbevestiging.

    Code Art. D H I H1 h A s d2 d3 E d1 6g Q Gewicht (g) F1 (kN)
    P800080.0006 P800080.TM12X5001 80 20 54 32 16 18,5 8 9 M8 10 M12 50 130 13
    P800080.0007 P800080.TM12X9001 80 20 54 32 16 18,5 8 9 M8 10 M12 90 143 13
    P800080.0008 P800080.TM14X11001 80 20 54 32 16 18,5 8 9 M8 12 M14 110 181 13
    P800080.0016 P800080.TM16X15001 80 20 54 32 16 18,5 8 9 M8 13 M16 150 274 13
    P800105.0016 P800105.TM16X15001 105 22 74 36 18 22 10 11 M10 13 M16 150 324 15
    P800105.0025 P800105.TM20X15001 105 22 74 36 18 22 10 11 M10 17 M20 150 417 15
    P800105.0027 P800105.TM20X19001 105 22 74 36 18 22 10 11 M10 17 M20 190 500 15
    P800105.0031 P800105.TM24X15001 105 22 74 36 18 22 10 11 M10 19 M24 150 553 15
    P800105.0033 P800105.TM24X19001 105 22 74 36 18 22 10 11 M10 19 M24 190 673 15
    P800105.0037 P800105.TM30X15001 105 22 74 36 18 22 10 11 M10 24 M30 150 866 15
    P800105.0039 P800105.TM30X19001 105 22 74 36 18 22 10 11 M10 24 M30 190 1055 15
    P800130.0007 P800130.TM16X9001 130 24 99 36 20 21 10 13 M10 13 M16 90 243 17
    P800130.0004 P800130.TM16X15001 130 24 99 36 20 21 10 13 M10 13 M16 150 324 17
    P800130.0008 P800130.TM20X11001 130 24 99 36 20 21 10 13 M10 17 M20 110 404 17
    P800130.0010 P800130.TM20X15001 130 24 99 36 20 21 10 13 M10 17 M20 150 485 17
    P800130.0012 P800130.TM20X19001 130 24 99 36 20 21 10 13 M10 17 M20 190 565 17
    P800130.0016 P800130.TM24X15001 130 24 99 36 20 21 10 13 M10 19 M24 150 618 17
    P800130.0018 P800130.TM24X19001 130 24 99 36 20 21 10 13 M10 19 M24 190 738 17
    P800130.0022 P800130.TM30X15001 130 24 99 36 20 21 10 13 M10 24 M30 150 931 17
    P800130.0024 P800130.TM30X19001 130 24 99 36 20 21 10 13 M10 24 M30 190 1120 17
    Draadeind met gepersonaliseerde lengte op aanvraag leverbaar vanaf 100 stuks.
    Opgelet: De uitgedrukte belastingslimiet F1 is 30% lager dan de breukbelasting en wordt statisch beschouwd.
