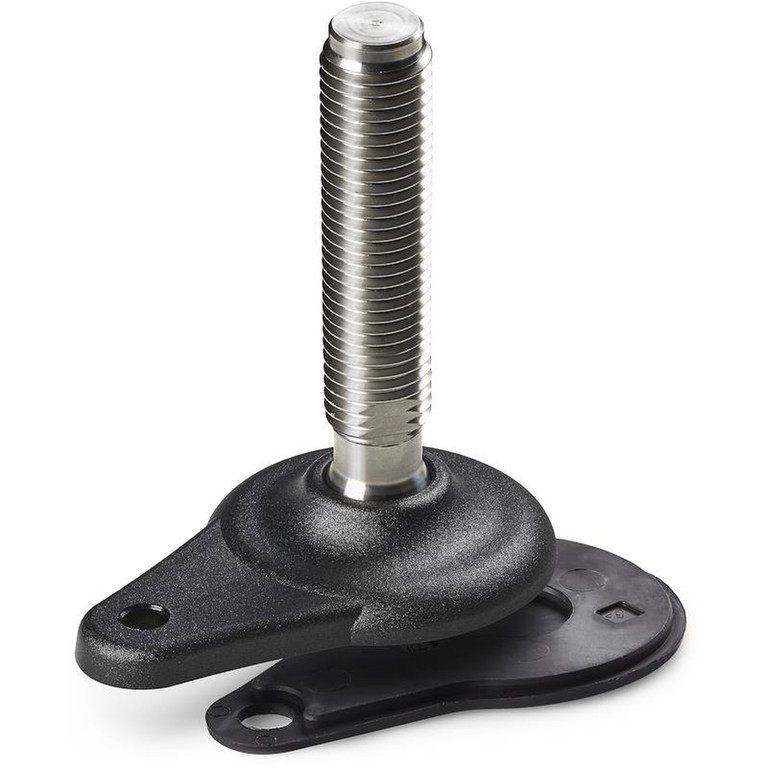

STELVOET MET LATERALE VLOERBEVESTIGING EN STALEN ZWENKBAAR DRAADEIND TYPE B EN KOGEL 24 EN ANTISLIPSCHIJF

16

P709


Piedi plastica con fissaggio laterale-stelo snodato+antiscivolo

    Materiaal:

    Versterkte polyamide.

    Bestand tegen oliën en vetten.

    Oppervlak:

    Gesatineerd.

    Kleur:

    Zwart (RAL 9011).

    Inzetstuk:

    P709:

    Zwenkbaar draadeind (kogel 24) met gefreesde zitting voor moersleutel (type B) in verzinkt staal (schroefdraad tolerantie 6g).

    P709CIN:

    Zwenkbaar draadeind (kogel 24) met gefreesde zitting voor moersleutel (type B) in RVS (AISI 304) (schroefdraad tolerantie 6g).

    Antislipschijf:

    Antislipschijf in thermoplastisch vulkanisaat SBS 75 Shore, enkel in het zwart RAL 9011. Bestand tegen oliën en vetten. Drukmontage.

    Vloerbevestiging:

    Doorlopende boring bekomen door vormpersen in plastic.

    Speciale verzoeken:

    Op aanvraag en voor grote hoeveelheden zijn de inzetstukken leverbaar met gepersonaliseerde lengte.

    Op aanvraag en voor grote hoeveelheden kan de stelvoet worden geleverd in oranje (RAL 2004).

    Gegevensblad

    Versie P709: Stelvoet met laterale bevestiging met draadeind type B (gefreesde zitting voor moersleutel) en kogel 24 - antislipschijf in SBS.

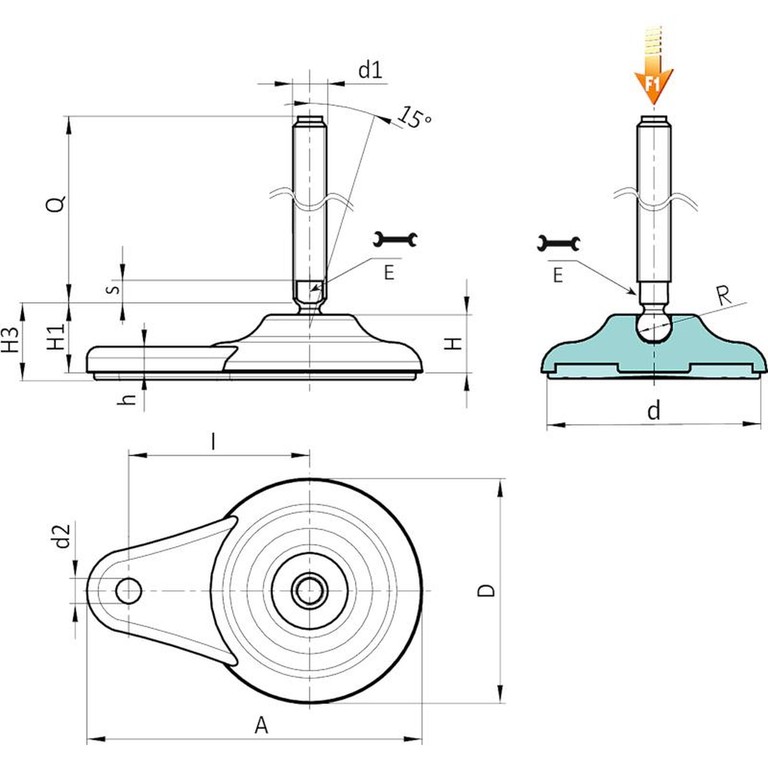

    Code Art. D H I H1 H3 h A E s d2 d R d1 6g Q Gewicht (g) F1 (kN)
    P709080.0001 P709080.TM24X11001 80 20 65 32 35 9 120 19 10 9 70 24 M24 110 469 25
    P709080.0003 P709080.TM24X13001 80 20 65 32 35 9 120 19 10 9 70 24 M24 130 529 25
    P709080.0005 P709080.TM24X15001 80 20 65 32 35 9 120 19 10 9 70 24 M24 150 589 25
    P709080.0007 P709080.TM24X17001 80 20 65 32 35 9 120 19 10 9 70 24 M24 170 649 25
    P709080.0008 P709080.TM30X11001 80 20 65 32 35 9 120 27 12 9 70 24 M30 110 629 25
    P709080.0009 P709080.TM30X13001 80 20 65 32 35 9 120 27 12 9 70 24 M30 130 716 25
    P709080.0011 P709080.TM30X15001 80 20 65 32 35 9 120 27 12 9 70 24 M30 150 804 25
    P709080.0012 P709080.TM30X17001 80 20 65 32 35 9 120 27 12 9 70 24 M30 170 892 25
    P709080.0014 P709080.TM30X19001 80 20 65 32 35 9 120 27 12 9 70 24 M30 190 979 25
    P709080.0015 P709080.TM30X21001 80 20 65 32 35 9 120 27 12 9 70 24 M30 210 1069 25
    Opgelet: De uitgedrukte belastingslimiet F1 is 30% lager dan de breukbelasting en wordt statisch beschouwd.
    Draadeind met gepersonaliseerde lengte op aanvraag leverbaar vanaf 100 stuks.

    Versie P709CIN: Stelvoet met laterale bevestiging met draadeind type B - RVS - (gefreesde zitting voor moersleutel) - kogel 24 - antislipschijf in SBS.

    Code Art. D H I H1 H3 h A E s d2 d R d1 6g Q Gewicht (g) F1 (kN)
    P709080.0002 P709080.TM24X11001CIN 80 20 65 32 35 9 120 19 10 9 70 24 M24 110 469 25
    P709080.0004 P709080.TM24X13001CIN 80 20 65 32 35 9 120 19 10 9 70 24 M24 130 529 25
    P709080.0006 P709080.TM24X15001CIN 80 20 65 32 35 9 120 19 10 9 70 24 M24 150 589 25
    - P709080.TM24X19001CIN 80 20 65 32 35 9 120 19 10 9 70 24 M24 190 709 25
    P709080.0010 P709080.TM30X13001CIN 80 20 65 32 35 9 120 27 12 9 70 24 M30 130 716 25
    P709080.0013 P709080.TM30X17001CIN 80 20 65 32 35 9 120 27 12 9 70 24 M30 170 892 25
    P709080.0016 P709080.TM30X21001CIN 80 20 65 32 35 9 120 27 12 9 70 24 M30 210 1069 25
    Opgelet: De uitgedrukte belastingslimiet F1 is 30% lager dan de breukbelasting en wordt statisch beschouwd.
    Draadeind met gepersonaliseerde lengte op aanvraag leverbaar vanaf 100 stuks.
