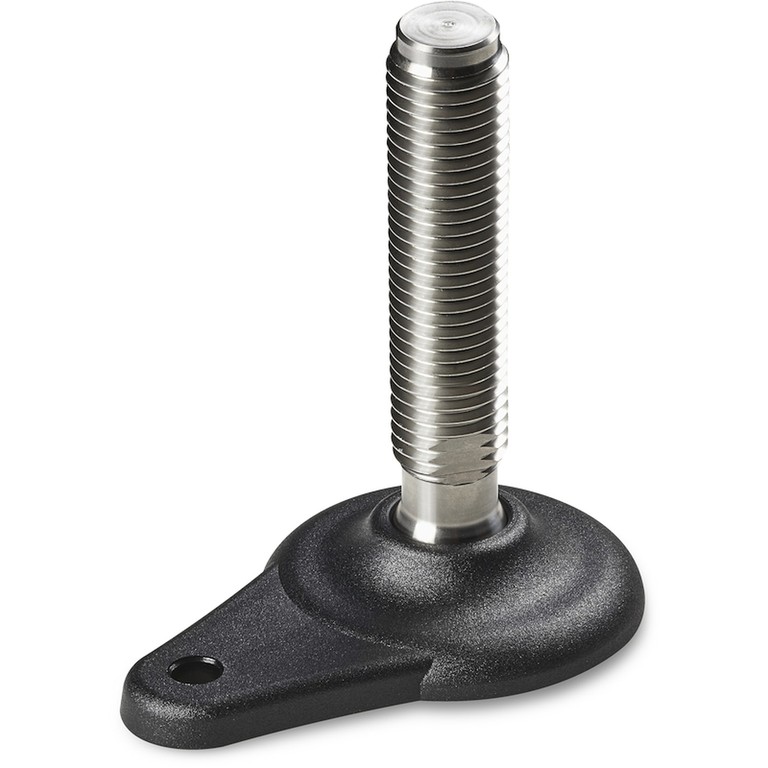

STELVOET MET LATERALE VLOERBEVESTIGING EN STALEN ZWENKBAAR DRAADEIND TYPE B EN KOGEL 24

16

P708


Piedi plastica con fissaggio laterale-stelo snodato

    Materiaal:

    Versterkte polyamide.

    Bestand tegen oliën en vetten.

    Oppervlak:

    Gesatineerd.

    Kleur:

    Zwart (RAL 9011).

    Inzetstuk:

    P708:

    Zwenkbaar draadeind (kogel 24) met gefreesde zitting voor moersleutel (type B) in verzinkt staal (schroefdraad tolerantie 6g).

    P708CIN:

    Zwenkbaar draadeind (kogel 24) met gefreesde zitting voor moersleutel (type B) in RVS (AISI 304) (schroefdraad tolerantie 6g).

    Vloerbevestiging:

    Doorlopende boring bekomen door vormpersen in plastic.

    Speciale verzoeken:

    Op aanvraag en voor grote hoeveelheden zijn de inzetstukken leverbaar met gepersonaliseerde lengte.

    Op aanvraag en voor grote hoeveelheden kan de stelvoet worden geleverd in oranje (RAL 2004).

    Gegevensblad

    Versie P708: Stelvoet met laterale bevestiging met draadeind type B (gefreesde zitting voor moersleutel) en kogel 24.

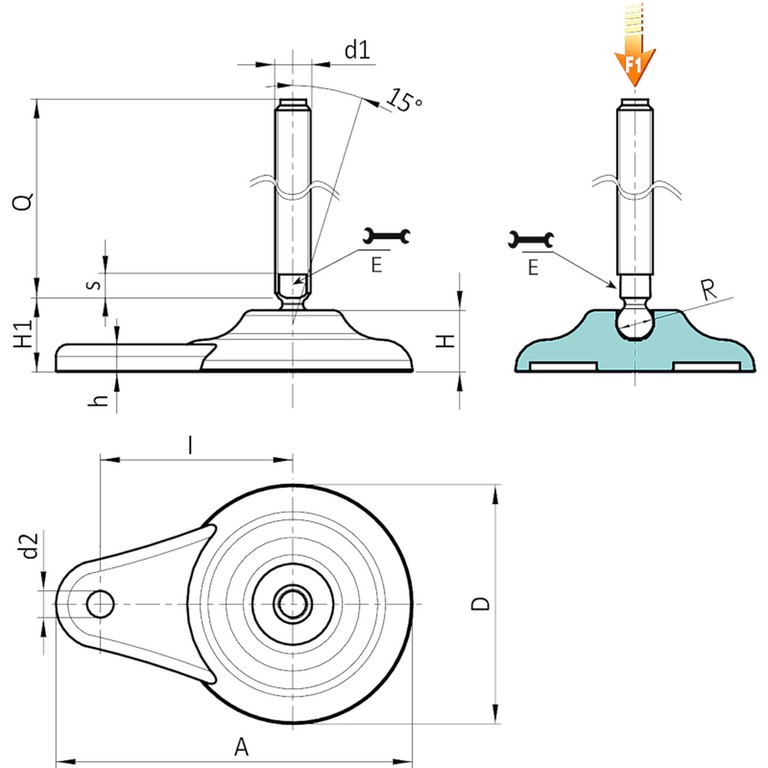

    Code Art. D H I H1 h A E s d2 R d1 6g Q Gewicht (g) F1 (kN)
    P708080.0001 P708080.TM24X11001 80 20 65 32 9 120 19 10 9 24 M24 110 446 25
    P708080.0003 P708080.TM24X13001 80 20 65 32 9 120 19 10 9 24 M24 130 506 25
    P708080.0005 P708080.TM24X15001 80 20 65 32 9 120 19 10 9 24 M24 150 566 25
    P708080.0007 P708080.TM24X17001 80 20 65 32 9 120 19 10 9 24 M24 170 626 25
    P708080.0010 P708080.TM30X11001 80 20 65 32 9 120 27 12 9 24 M30 110 606 25
    P708080.0011 P708080.TM30X13001 80 20 65 32 9 120 27 12 9 24 M30 130 693 25
    P708080.0013 P708080.TM30X15001 80 20 65 32 9 120 27 12 9 24 M30 150 781 25
    P708080.0014 P708080.TM30X17001 80 20 65 32 9 120 27 12 9 24 M30 170 869 25
    P708080.0016 P708080.TM30X19001 80 20 65 32 9 120 27 12 9 24 M30 190 956 25
    P708080.0017 P708080.TM30X21001 80 20 65 32 9 120 27 12 9 24 M30 210 1046 25
    Opgelet: De uitgedrukte belastingslimiet F1 is 30% lager dan de breukbelasting en wordt statisch beschouwd.
    Draadeind met gepersonaliseerde lengte op aanvraag leverbaar vanaf 100 stuks.

    Versie P708CIN: Stelvoet met laterale bevestiging met draadeind type B - RVS - (gefreesde zitting voor moersleutel) en kogel 24.

    Code Art. D H I H1 h A E s d2 R d1 6g Q Gewicht (g) F1 (kN)
    P708080.0002 P708080.TM24X11001CIN 80 20 65 32 9 120 19 10 9 24 M24 110 446 25
    P708080.0004 P708080.TM24X13001CIN 80 20 65 32 9 120 19 10 9 24 M24 130 506 25
    P708080.0006 P708080.TM24X15001CIN 80 20 65 32 9 120 19 10 9 24 M24 150 566 25
    P708080.0009 P708080.TM24X19001CIN 80 20 65 32 9 120 19 10 9 24 M24 190 686 25
    P708080.0012 P708080.TM30X13001CIN 80 20 65 32 9 120 27 12 9 24 M30 130 693 25
    P708080.0015 P708080.TM30X17001CIN 80 20 65 32 9 120 27 12 9 24 M30 170 869 25
    P708080.0018 P708080.TM30X21001CIN 80 20 65 32 9 120 27 12 9 24 M30 210 1046 25
    Opgelet: De uitgedrukte belastingslimiet F1 is 30% lager dan de breukbelasting en wordt statisch beschouwd.
    Draadeind met gepersonaliseerde lengte op aanvraag leverbaar vanaf 100 stuks.
