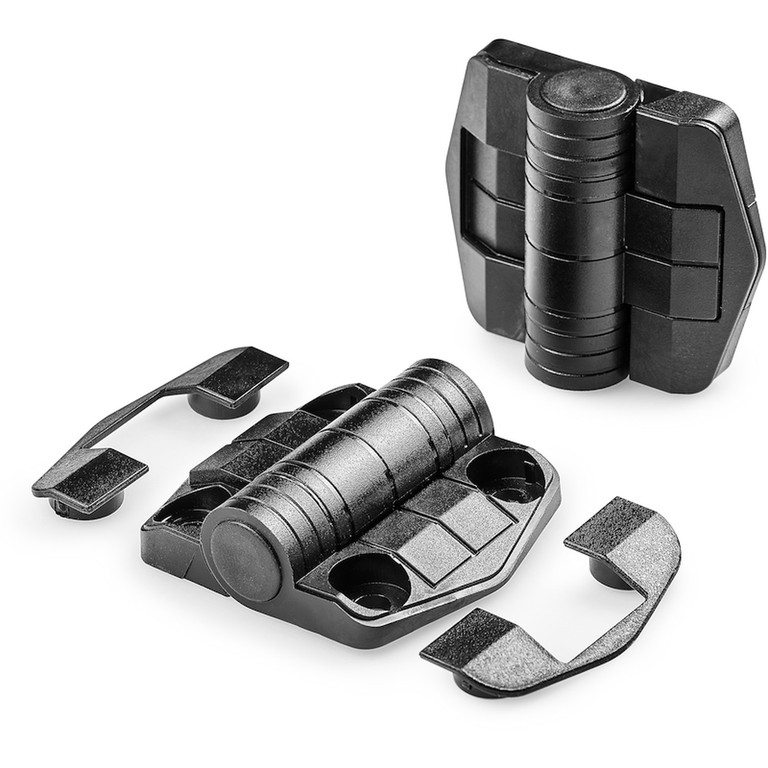

GEÏNDEXEERDE SCHARNIER MET VASTE STANDEN EN AFDEKPLAATJE VOOR BORINGEN
15
O470
Cerniere con frizione/blocco
Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart (RAL 9011).
Inzetstuk:
Scharnierpen in verzinkt staal;
Druk- en borgveren in RVS (AISI 302);
(1) Afdekdop voor pen in PA6.
(2) Afdekplaatje voor boringen in versterkt PA6.
Boring:
Doorlopende boring bekomen door vormpersen in plastic, voor schroef M05.
Vaste standen:
De veren die op de scharnierpen inwerken zijn geijkt op drie draaimomenten: 0,7 Nm, 1,1 Nm en 1,7. De vooringestelde blokkeringsstanden zijn: 80° - 115° - 150°.
Opgelet: er is ook een scharnierversie verkrijgbaar zonder veren met vrije beweging tot 180° (code O470034.TG5.501).
Speciale verzoeken:
Geen.

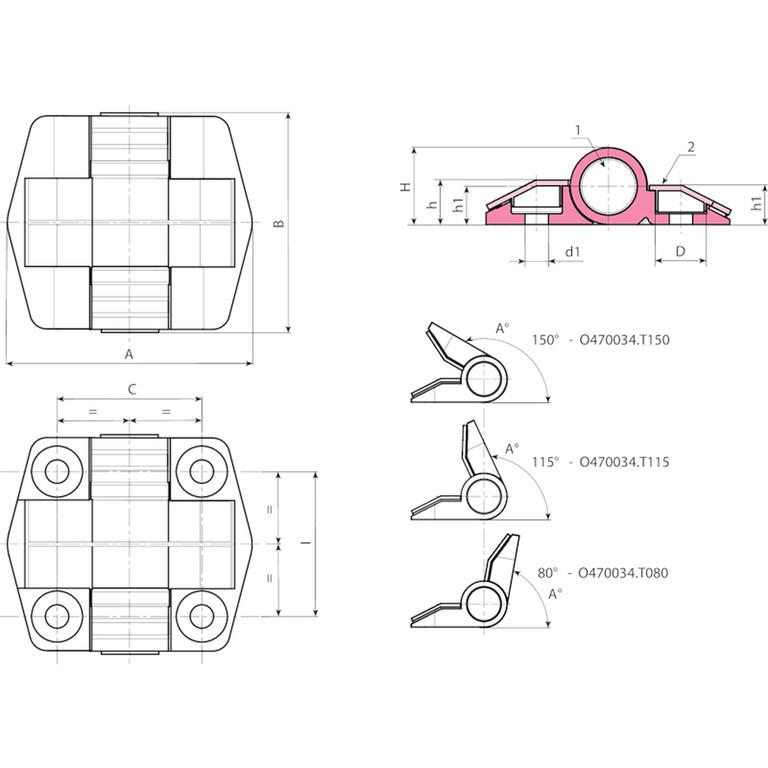

| Code | art. | I / C | A° | Nm | A | B | H | h | h1 | D | d1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O470034.0001 | O470034.TG5.501 | 34 | 180° | - | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0001 | O47034.T080G5.501N0.7 | 34 | 80° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0002 | O47034.T080G5.501N1.1 | 34 | 80° | 1.1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0003 | O47034.T080G5.501N1.7 | 34 | 80° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0004 | O47034.T115G5.501N0.7 | 34 | 115° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0005 | O47034.T115G5.501N1.1 | 34 | 115° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0006 | O47034.T115G5.501N1.7 | 34 | 115° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0007 | O47034.T150G5.501N0.7 | 34 | 150° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0008 | O47034.T150G5.501N1.1 | 34 | 150° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0009 | O47034.T150G5.501N1.7 | 34 | 150° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
