O433

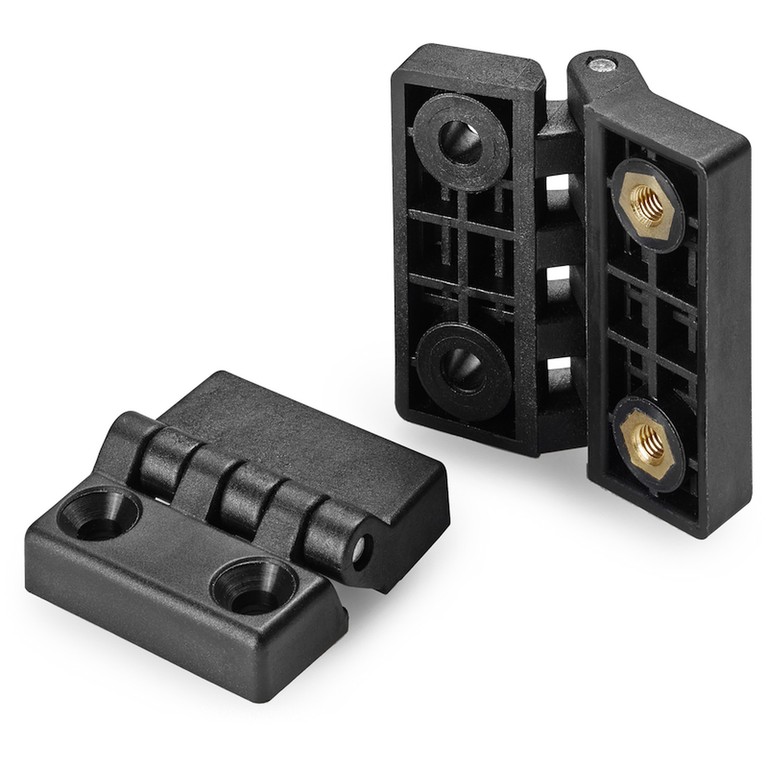

PLATTE SCHARNIER MET DOORLOPENDE BORING EN DRAADBUS
Plastic scharnieren met doorlopende boringen
Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart(RAL 9011).
Inzetstuk:
Scharnierpen in verzinkt staal.
Bus met blinde schroefdraadboring in messing (schroefdraad tolerantie 6H).
Boring:
Versie TS:
Doorlopende boring bekomen door vormpersen in plastic. Zitting voor verzonken schroef DIN 7991 / UNI 5933.
Versie TC:
Doorlopende boring bekomen door vormpersen in plastic. Zitting voor cilinderkopschroef DIN 912 / UNI 5931.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen.
Op aanvraag en voor grote hoeveelheden zijn de kleuren uit de kleurentabel leverbaar.

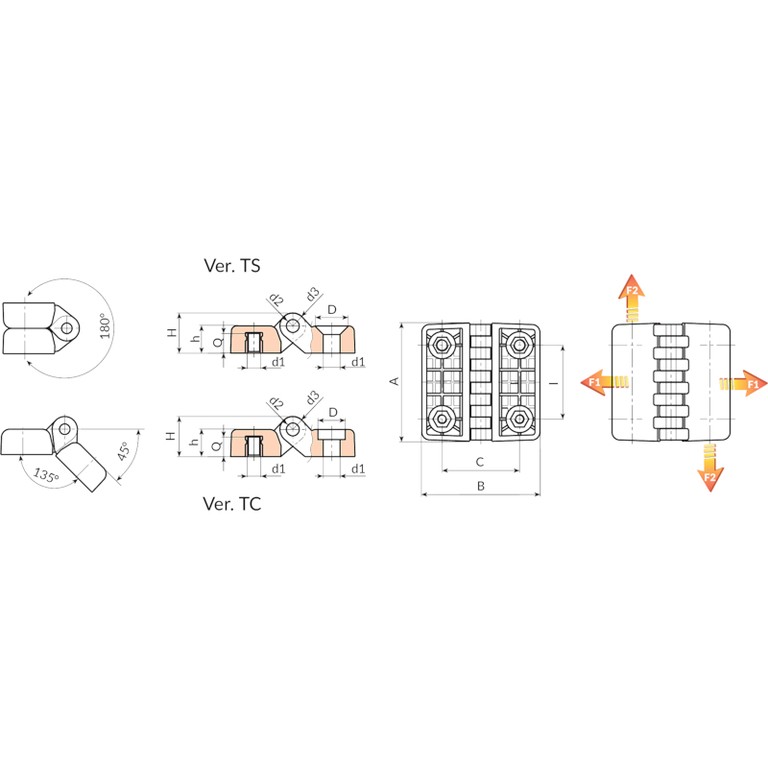

Versie O433-TS: met boringen voor verzonken schroeven
| Code | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Gewicht (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43330.0002 | O43330.TM0601TS | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | M6 / 6,5 | 7 | 31 | 2000 | 1450 |
| O43340.0002 | O43340.TM0601TS | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | M6 / 6,5 | 8,5 | 60 | 3500 | 1650 |
Versie O433-TC: met boringen voor cilinderkopschroeven
| Code | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Gewicht (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43330.0001 | O43330.TM0601TC | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | M6 / 6,5 | 7 | 31 | 2000 | 1450 |
| O43340.0001 | O43340.TM0601TC | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | M6 / 6,5 | 8,5 | 60 | 3500 | 1650 |
