Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart(RAL 9011).
Inzetstuk:
L808:
Doorlopende gladde bus in messing (tolerantie boring H9).
L808PIN:
Doorlopende gladde bus in RVS (AISI 303) (tolerantie boring H9).
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen.
Op aanvraag en voor grote hoeveelheden zijn de kleuren uit de kleurentabel leverbaar (let op: beperkt gamma).
Versie L808: standaard inzetstuk in messing.

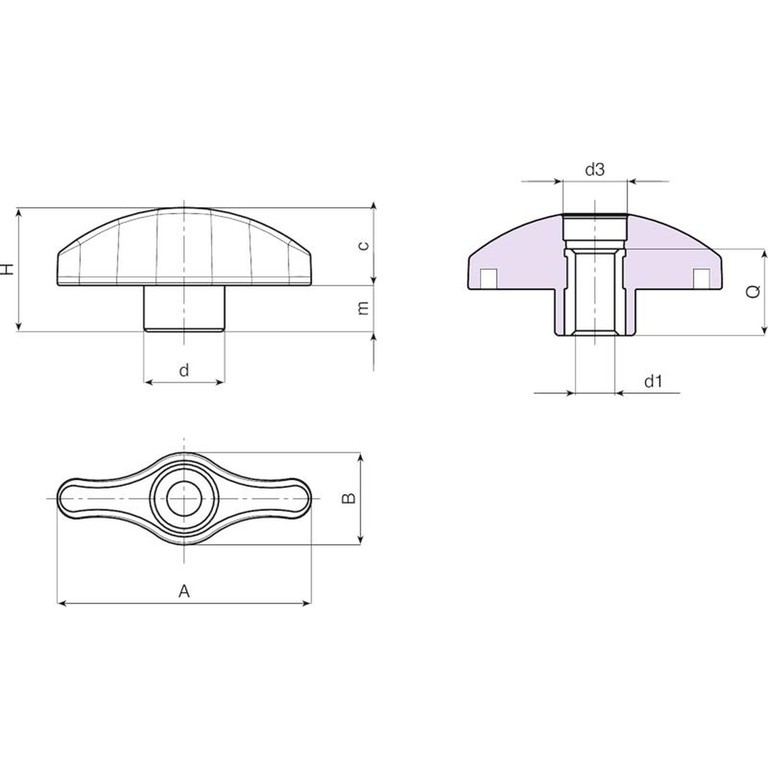

| Code | art. | A | B | H | m | c | d | d3 | d1 H9 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L80844.0001 | L80844.TD0501 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 5 | 15 | 8 |
| L80844.0002 | L80844.TD0601 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 6 | 15 | 8 |
| L80844.0004 | L80844.TD0801 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 8 | 15 | 9 |
| L80852.0005 | L80852.TD0501 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 5 | 18 | 13 |
| L80852.0001 | L80852.TD0601 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 6 | 18 | 13 |
| L80852.0002 | L80852.TD0801 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 8 | 18 | 14 |
| L80852.0004 | L80852.TD1001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 10 | 18 | 15 |
| L80867.0001 | L80867.TD0601 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 6 | 18 | 24 |
| L80867.0002 | L80867.TD0801 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 8 | 18 | 24 |
| L80867.0003 | L80867.TD1001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 10 | 18 | 25 |
| L80867.0005 | L80867.TD1201 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 12 | 18 | 25 |
Versie L808PIN: met inzetstuk in RVS (AISI 303).
| Code | art. | A | B | H | m | c | d | d3 | d1 H9 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L80844.0003 | L80844.TD0601PIN | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 6 | 15 | 8 |
| L80852.0003 | L80852.TD0801PIN | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 8 | 18 | 14 |
| L80867.0004 | L80867.TD1001PIN | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 10 | 18 | 25 |
