KARTELKNOP VOORBESTEMD VOOR INDICATOR K650-50

11

K960


Pomelli con sede per indicatore gravitazionale

Materiaal:

Versterkte polyamide. Bestand tegen oliën en vetten.

Oppervlak:

Gesatineerd.

Kleur:

Zwart (RAL 9011).

Monteerbare positie-indicator:

Zwaartekracht positie-indicator model K650050. De positie-indicator kan enkel in de verticale positie worden gebruikt (horizontale machine-as). De indicator moet afzonderlijk worden besteld. Voor meer informatie: zie artikel K650.

Inzetstuk:

Bus met doorlopende gladde boring in verzinkt staal (tolerantie boring H10).

Bevestiging:

De knop wordt op de as bevestigd via de radiale schroefdraadboring (d4) (stift niet inbegrepen).

Bevestiging positie-indicator:

Bevestig de indicator met de draadstift M4 (niet bijgeleverd) in de boring d6.

Speciale verzoeken:

Op aanvraag en vanaf 50 stuks zijn de inzetstukken leverbaar met boring d1 met tolerantie H7 en gebruineerde afwerking.

Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd met een zelf ontworpen boring d1.

Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen.

Op aanvraag kan de knop worden geleverd met een grijze flens. Het product heeft dan de artikelcode: K96178.TD080116.

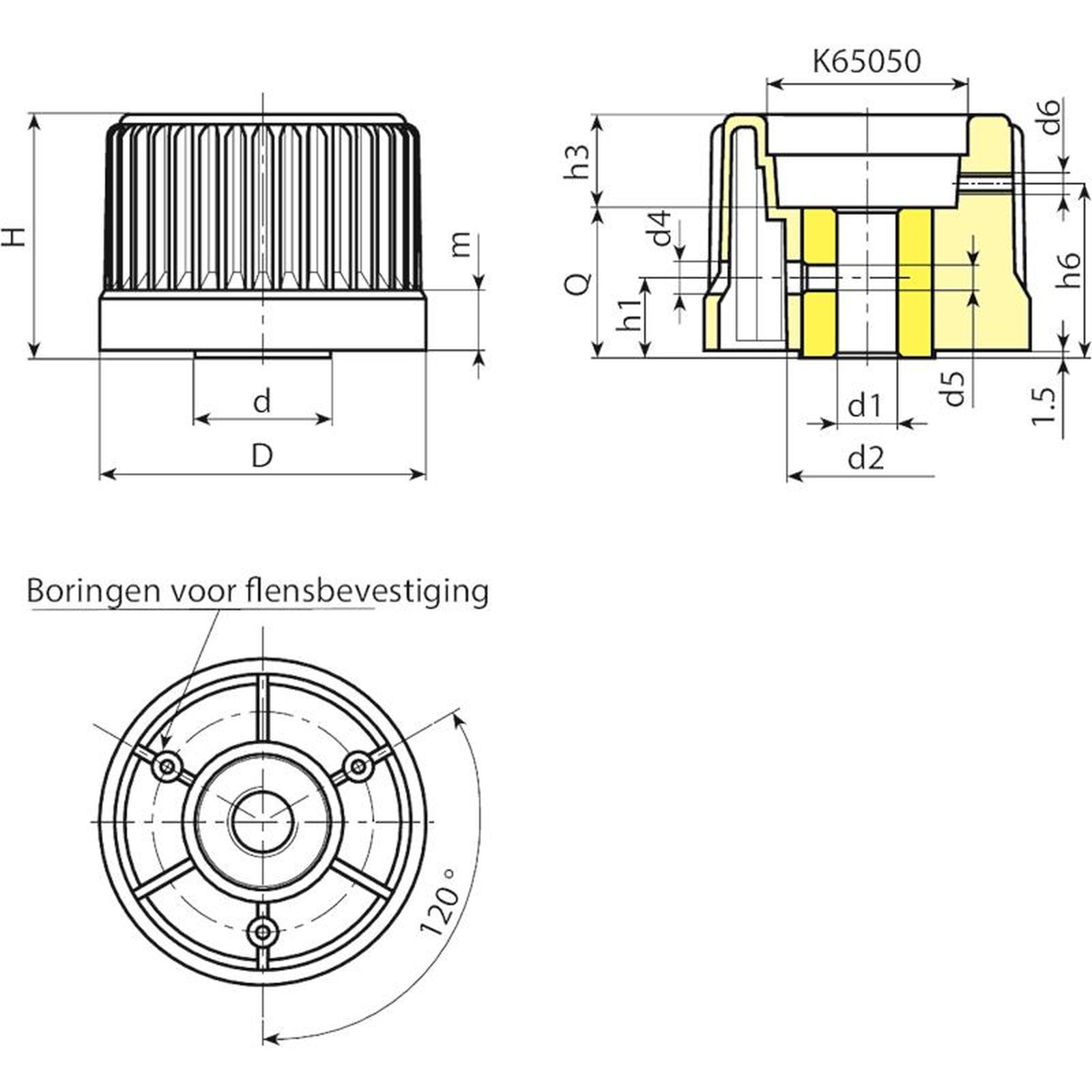

Gegevensblad
Code art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1 H10 Q Gewicht (g)
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230
Opgelet: Vanaf 50 stuks kan de diameter d1 op aanvraag worden gepersonaliseerd (tolerantie boring H10 verzinkt en H7 gebruineerd).
Dm = maximale diameter mogelijk door afwerking (verbreding).
