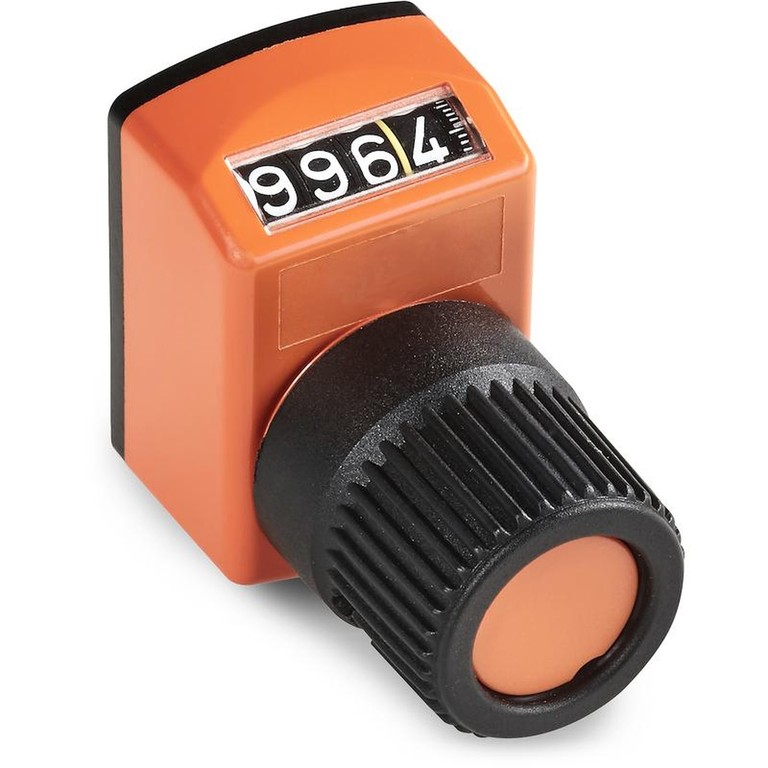

POSITIE-INDICATOR MET 4 CIJFERS MET BEDIENINGSKNOP

11

K617


Blocchetti numeratori ed accessori

Materiaal:

(1) Knop:

Polyamide versterkt met glasvezel. Bestand tegen oliën en vetten.

(5) Indicator

Polyamide en PMMA.

Koppelbus voor as:

Automatenstaal.

(2-3) Bevestigingsstift:

Staal C40.

Oppervlak:

(1-4) Gesatineerd.

(5) Glad.

Kleur:

(1) Knop:

Zwart (RAL 9011 code 01).

(5) Indicator

Zwart (RAL 9011 code 01).

Oranje (RAL 2004 code 02).

Grijs (RAL 7035 code 13).

(2-3) Bevestigingsstift:

Gebruineerd.

Koppelbus voor as:

Gebruineerd.

(4) Dop:

Zwart (RAL 9011 code 01).

Oranje (RAL 2004 code 02).

Grijs (RAL 7035 code 13).

Bevestigingssysteem:

(2) Draadstift DIN 914 voor bevestiging van de indicatorbus aan de as van het toestel.

(2) Draadstift DIN 914 voor bevestiging van de knop aan de as van het toestel.

OPGELET:

De indicator en knop worden niet onderling aan elkaar bevestigd. Eerst wordt de indicator aan de as bevestigd via de draadstift (2); vervolgens wordt de knop aan dezelfde as bevestigd via de draadstift (3).

Inzetstuk:

Bus met doorlopende boring in verzinkt staal (tolerantie boring H10) met dezelfde diameter als die van de indicatorbus.

Kenmerken positie-indicator:

Raadpleeg voor de technische kenmerken van de positie-indicator artikel K610.

Speciale Verzoeken

Enkel voor positie-indicator.

Gegevensblad

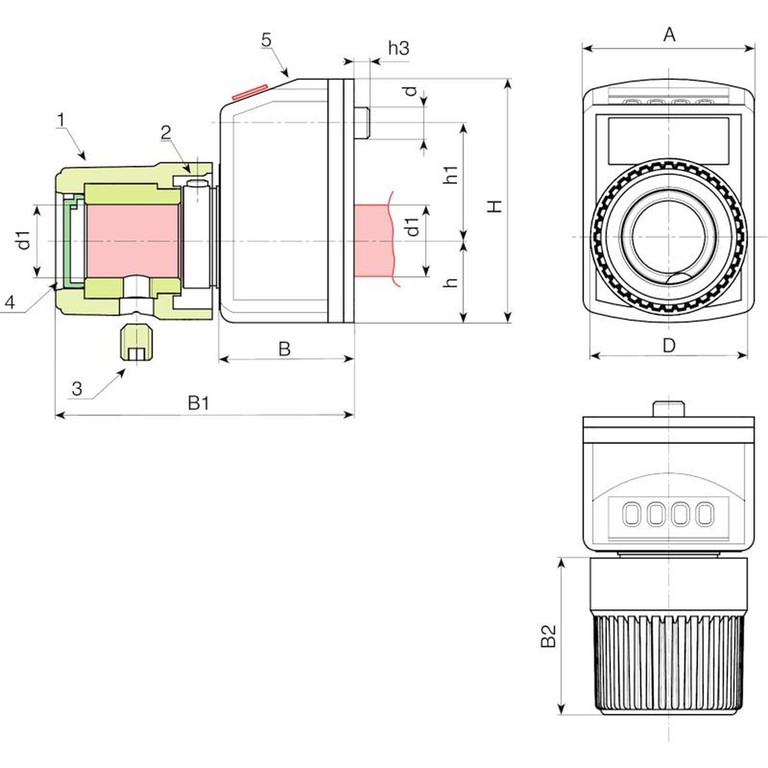

Code art. A H B B1 B2 h h1 h3 D d d1 H10 Gewicht (g)
- ART_K617047.TD140102.......... 33 47 24 55 32 16,5 22 5 30 6 14 130
