UNIVERSELE SLUITING MET SLEUTEL MET VIERKANT MAAT 7
10
J144
Serrature 1/4 giro M19

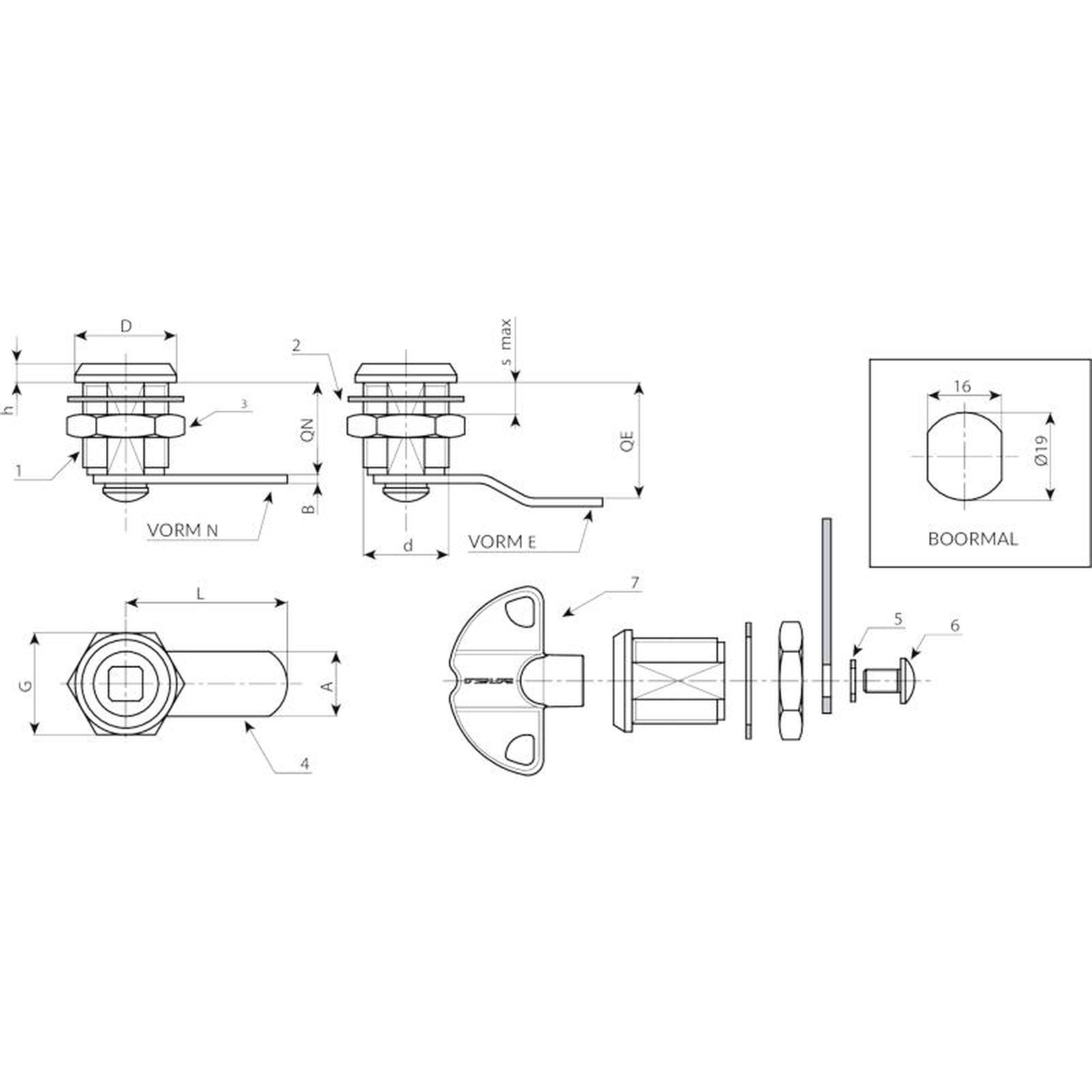

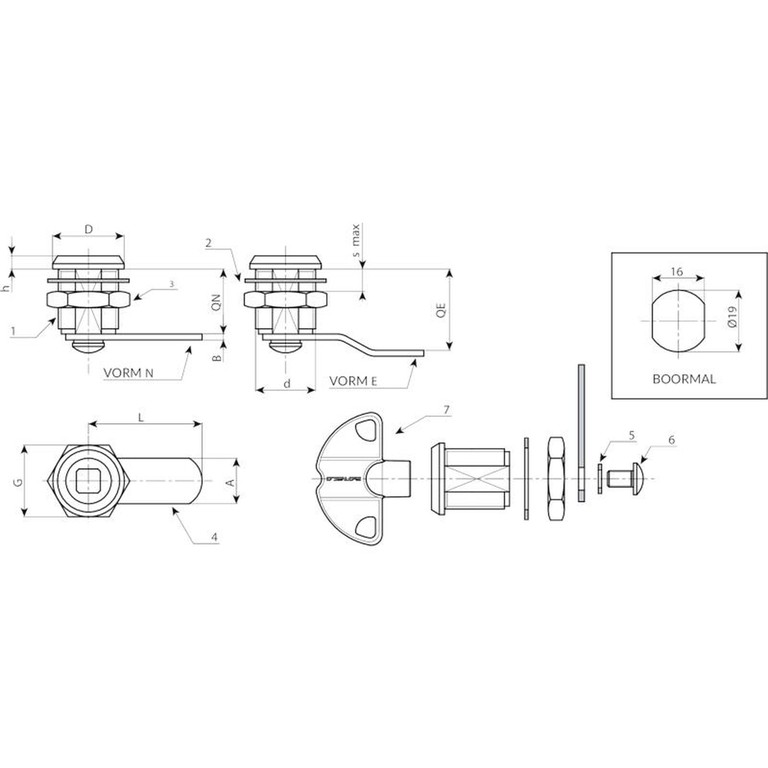

Materiaal:
(1) Slotlichaam M19 (stator), rotor in gegoten zamak. Vierkante sleutel maat 7.
(2) Stalen veerring d. 24x1 met opening 19,4.
(3) Zeskant-bevestigingsmoer M19x1 in staal.
(4) Sluithendel in staal. (Qn rechte vorm N - Qe extern gebogen vorm E).
(5) Stalen conische pakking d. 12x1,5.
(6) Bevestigingsschroef M5x8 met bolvormige kruiskop in staal.
Oppervlak:
(1) Vernikkeld.
(2-5) Gebruineerd.
(3-4-6) Standaard blauw verzinkt.
Sleutel (Optie):
(7) Rode plastic sleutel. Art. J09050.TQ0816.
OPGELET: Sleutel niet bijgeleverd. Afzonderlijk te bestellen.
Rotatie:
90°.
Speciale verzoeken:
Geen.
Nieuwe productversie
| Code | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Gewicht (g) | Sleutel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
