UNIVERSELE ZAMAK KWARTSLAGSLUITING SCHROEFDRAAD M19 MET KNOP EN VERGRENDELINGSOPENING
J131
Serrature 1/4 giro M19

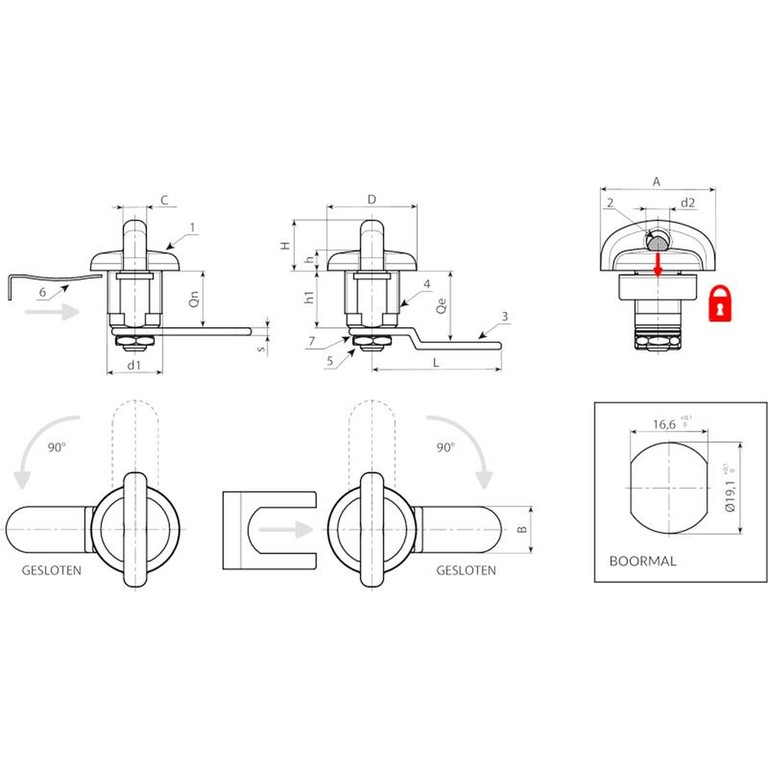

Materiaal:
(1-4) Slotlichaam M19 (stator), rotor en knop in gegoten zamak.
(2) Vergrendelingspal in zamak. Bij indrukking is vergrendeling niet mogelijk. Mogelijkheid om hangslotboog (maximum diameter 7,5 mm) in te steken.
(3) Stalen sluithendel (E=0 rechte vorm, E=2,7 extern gebogen vorm, E=-2 intern gebogen vorm).
(5) Zeskant-bevestigingsmoer M19x1 in messing.
(6) Stalen vergrendelingspin. Moet in de specifieke gleuf worden gestoken om het slot aan het paneel te bevestigen.
(7) Antirotatie splitring in gebruineerd staal.
Oppervlak:
Glad.
Kleur:
(1) Verchroomd.
(3-4-6) Verzinkt.
Rotatie:
J131-O:
90° bij rechtsdraaiende sluitbeweging.
J131-A:
90° bij linksdraaiende sluitbeweging.
Speciale verzoeken:
Hendels beschikbaar voor sloten met E=0:
L=30 (J131019.ZN30X20O - J131019.ZN30X20A),
L=41 (J131019.ZN41X20O - J131019.ZN41X20A),
Hendels beschikbaar voor sloten met E=2:
L=45 (J131019.ZE45X22O - J131019.ZE45X22A),
Hendels beschikbaar voor sloten met E=7:
L=41 (J131019.ZE41X27O - J131019.ZE41X27A),
Versie J131-O: rechtsdraaiende rotatie
| Code | Art. | A | d | d2 | D | L1 | L | Q | E | F | G | H1 | Ht | H | s | s1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J131019.0004 | J131019.ZN45X20O | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 0 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 90 |
| J131019.0002 | J131019.ZE41X25O | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 5 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 95 |
Versie J131-A: linksdraaiende rotatie
| Code | Art. | A | d | d2 | D | L1 | L | Q | E | F | G | H1 | Ht | H | s | s1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J131019.0003 | J131019.ZN45X20A | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 0 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 90 |
| J131019.0001 | J131019.ZE41X25A | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 5 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 95 |
