UNIVERSELE SLUITING MET KNOP
10
J130
Serrature 1/4 giro M19

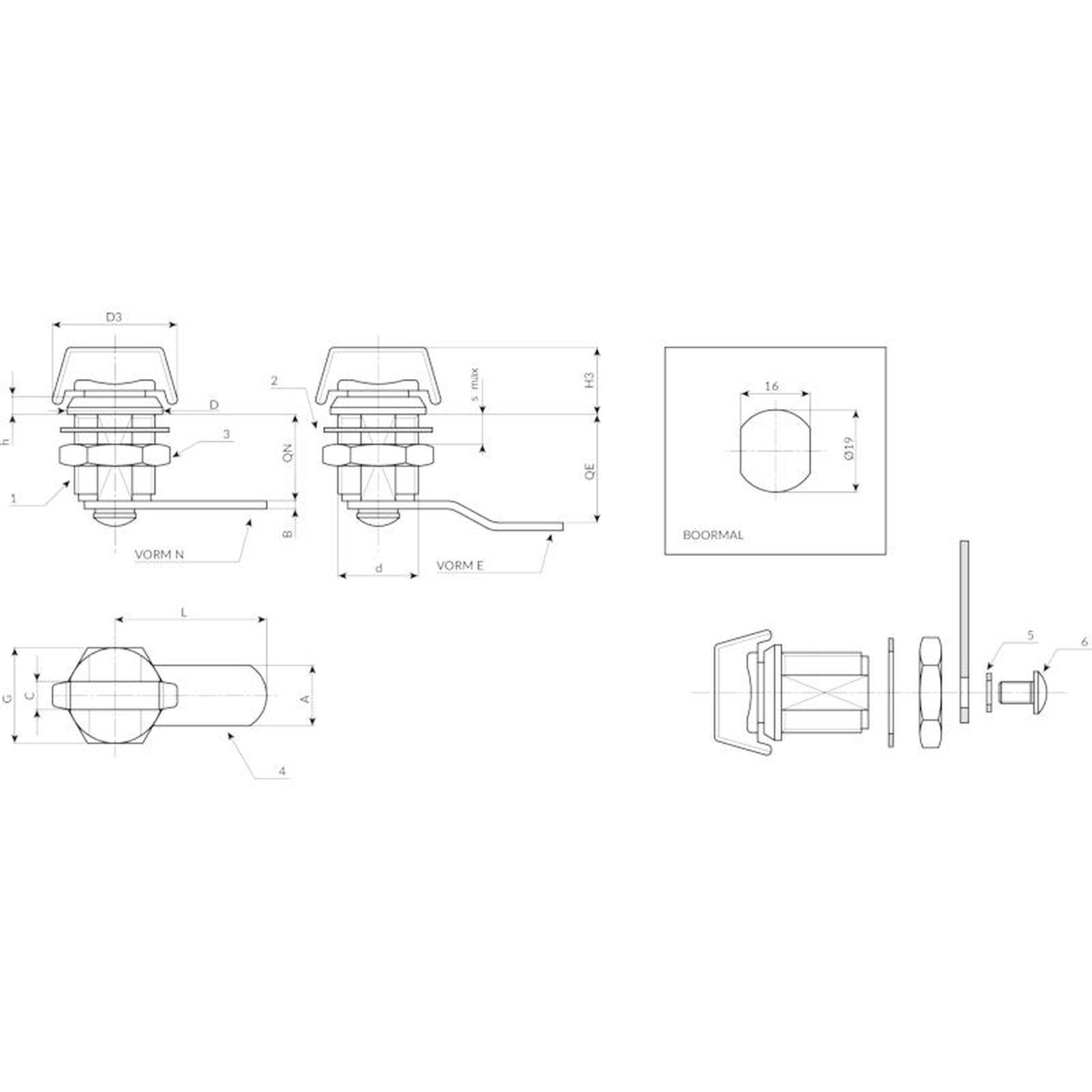

Materiaal:
(1) Slotlichaam M19 (stator), rotor en knop in gegoten zamak.
(2) Stalen veerring d. 24x1 met opening 19,4.
(3) Zeskant-bevestigingsmoer M19x1 in verzinkt staal.
(4) Sluithendel in verzinkt staal. (Qn rechte vorm N - Qe extern gebogen vorm E).
(5) Stalen conische pakking d. 12x1,5.
(6) Bevestigingsschroef M5x8 met bolvormige kruiskop in verzinkt staal.
Oppervlak:
(1) Vernikkeld.
(2-5) Gebruineerd.
(3-4-6) Standaard blauw verzinkt.
Rotatie:
90°.
Speciale verzoeken:
Geen.
| Code | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
