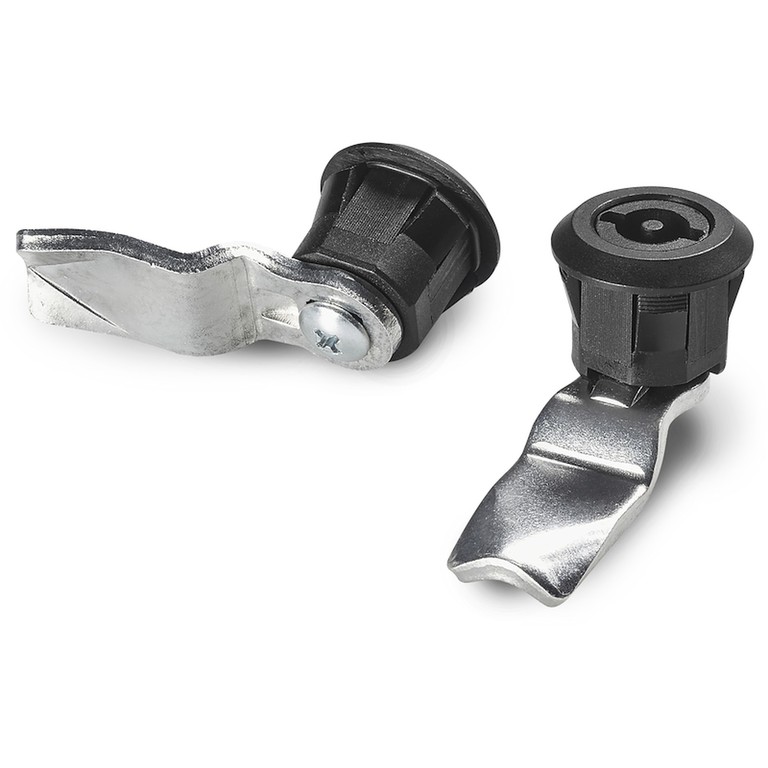

UNIVERSELE PLASTIC KWARTSLAGSLUITING MET SNELKOPPELING EN DUBBELE BIT
10
J122
Serrature 1/4 giro M22
Materiaal:
(1) Slotlichaam 20mm met vervormbare vleugeltjes voor klikbevestiging op metaalplaat. In versterkte polyamide PA6.6. Bestand tegen oliën en vetten.
(2) Spindel met dubbele bit in versterkte polyamide PA6.6.
(3) Stalen sluithendel (E=0 rechte vorm, E=2,4,6,8,10 extern gebogen vorm, E=-2 intern gebogen vorm).
(4) Zelfborgende bevestigingsschroef 4,2x10 met stalen kruiskop.
Oppervlak:
(1-2) Gesatineerd.
(3-4) Glad.
Kleur:
(1-2) Zwart (RAL 9011).
(3-4) Standaard verzinkt.
Sleutel (Optie):
Sleutel in rode polyamide (PA6) art. J090.
OPGELET: Sleutel niet bijgeleverd. Afzonderlijk te bestellen.
Rotatie:
90°.
Speciale verzoeken:
Op aanvraag is het slot en sleutel leverbaar. Voeg de letter C toe achter de hoofdcode.

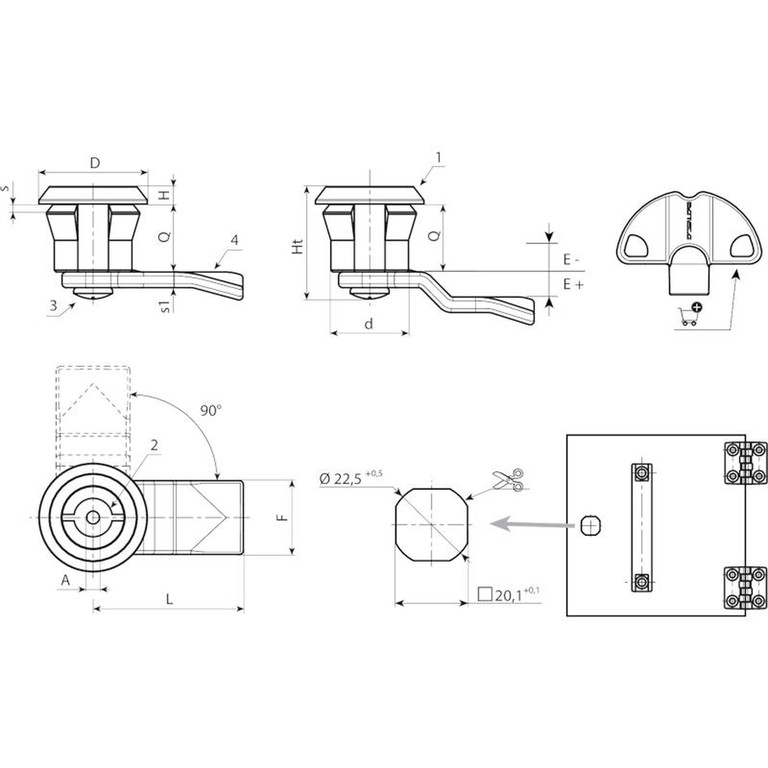

| Code | Art. | A | d | D | L | Q | E | F | Ht | H | s (max.) | s1 | Gewicht (g) | Sleutel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12220.T03E0-4X4501 | 3 | 20 | 28 | 45 | 18 | -4 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E-2X4501 | 3 | 20 | 28 | 45 | 18 | -2 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E00X4501 | 3 | 20 | 28 | 45 | 18 | 0 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E02X4501 | 3 | 20 | 28 | 45 | 18 | 2 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E04X4501 | 3 | 20 | 28 | 45 | 18 | 4 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E06X4501 | 3 | 20 | 28 | 45 | 18 | 6 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E08X4501 | 3 | 20 | 28 | 45 | 18 | 8 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E10X4501 | 3 | 20 | 28 | 45 | 18 | 10 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E12X4501 | 3 | 20 | 28 | 45 | 18 | 12 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
