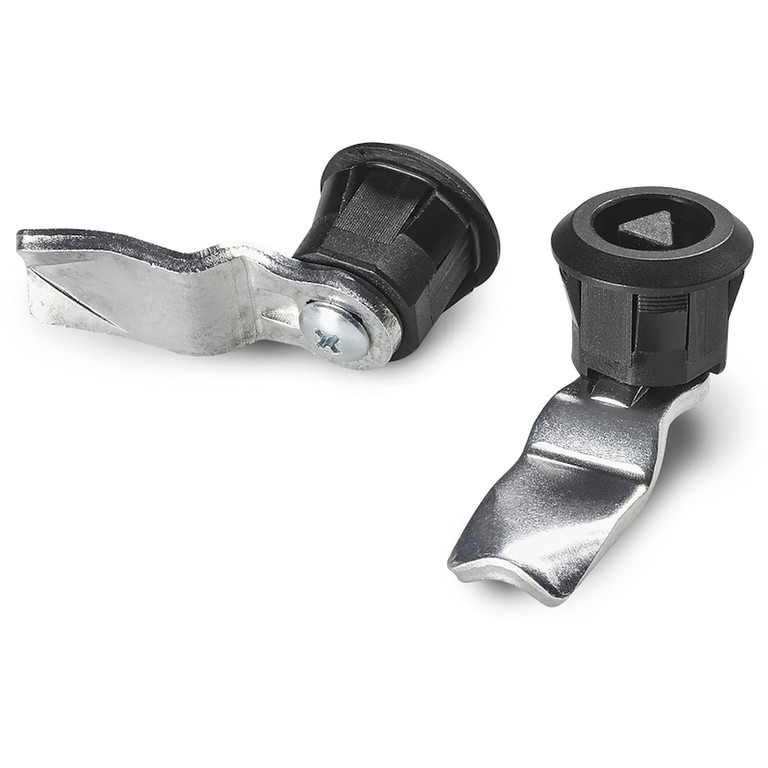

UNIVERSELE PLASTIC KWARTSLAGSLUITING MET SNELKOPPELING EN SLEUTEL MET DRIEHOEK
10
J120
Serrature 1/4 giro M22
Materiaal:
(1) Slotlichaam 20mm met vervormbare vleugeltjes voor klikbevestiging op metaalplaat. In versterkte polyamide PA6.6. Bestand tegen oliën en vetten.
(2) Driehoekige spindel in versterkte polyamide PA6.6.
(3) Zelfborgende bevestigingsschroef 4,2x10 met stalen kruiskop.
(4) Stalen sluithendel (E=0 rechte vorm, E=2,4,6,8,10 extern gebogen vorm, E=-2 intern gebogen vorm).
Oppervlak:
(1-2) Gesatineerd.
(3-4) Glad.
Kleur:
(1-2) Zwart (RAL 9011).
(3-4) Standaard verzinkt.
Sleutel (Optie):
Sleutel in rode polyamide (PA6) art. J090.
OPGELET: Sleutel niet bijgeleverd. Afzonderlijk te bestellen.
Rotatie:
90°.
Speciale verzoeken:
Op aanvraag is het slot en sleutel leverbaar. Voeg de letter C toe achter de hoofdcode.

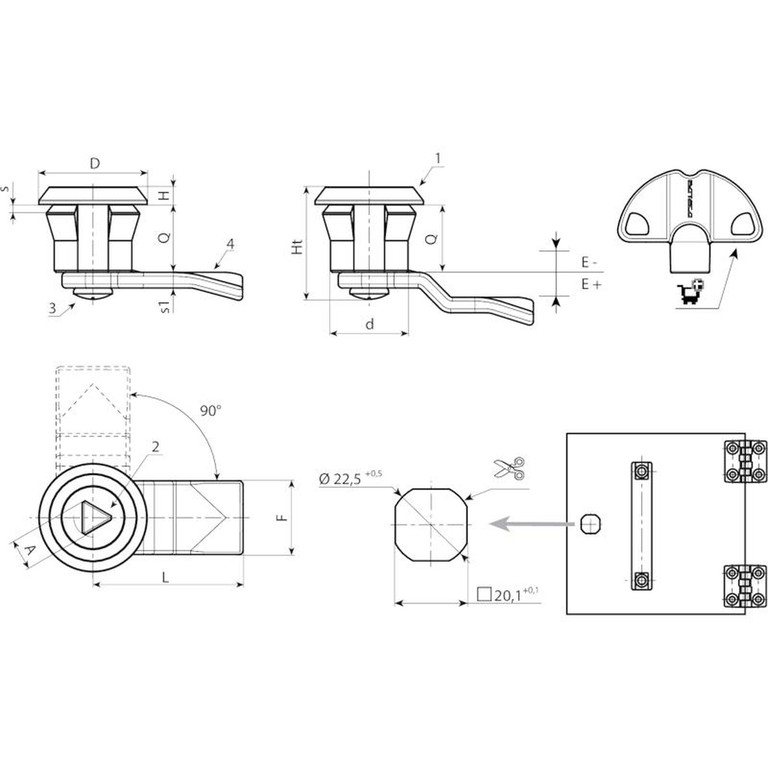

| Code | Art. | A | d | D | L | Q | E | F | Ht | H | s (max.) | s1 | Gewicht (g) | Sleutel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12020.T08E-4X4501 | 8 | 20 | 28 | 45 | 18 | -4 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
| - | J12020.T08E-2X4501 | 8 | 20 | 28 | 45 | 18 | -2 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
| - | J12020.T08E00X4501 | 8 | 20 | 28 | 45 | 18 | 0 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
| - | J12020.T08E04X4501 | 8 | 20 | 28 | 45 | 18 | 4 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
| - | J12020.T08E06X4501 | 8 | 20 | 28 | 45 | 18 | 6 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
| - | J12020.T08E08X4501 | 8 | 20 | 28 | 45 | 18 | 8 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
| - | J12020.T08E10X4501 | 8 | 20 | 28 | 45 | 18 | 10 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
| - | J12020.T08E12X4501 | 8 | 20 | 28 | 45 | 18 | 12 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TT0816 |
