STALEN KNOP MET SCHROEFDRAADBORING
09
W118
Impugnature leva cambio
Materiaal:
W118B-W118H:
Staal met sterkteklasse 5.8.
W118CIN:
RVS (AISI 303).
Oppervlak:
W118...H (vernikkeld):
Gedraaid en gezandstraald
W118...B (gebruineerd) en W118....CIN (RVS):
Gedraaid en gepolijst.
Kleur:
W118...B:
Gebruineerd.
W118...H:
Vernikkeld.
W118...CIN:
Natuurlijk.
Boring:
Blinde schroefdraadboring gefreesd in massief metaal (tolerantie schroefdraad 6H).
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de knoppen worden geleverd met een gepersonaliseerde boring d1.
Versie W118....H - Vernikkeld

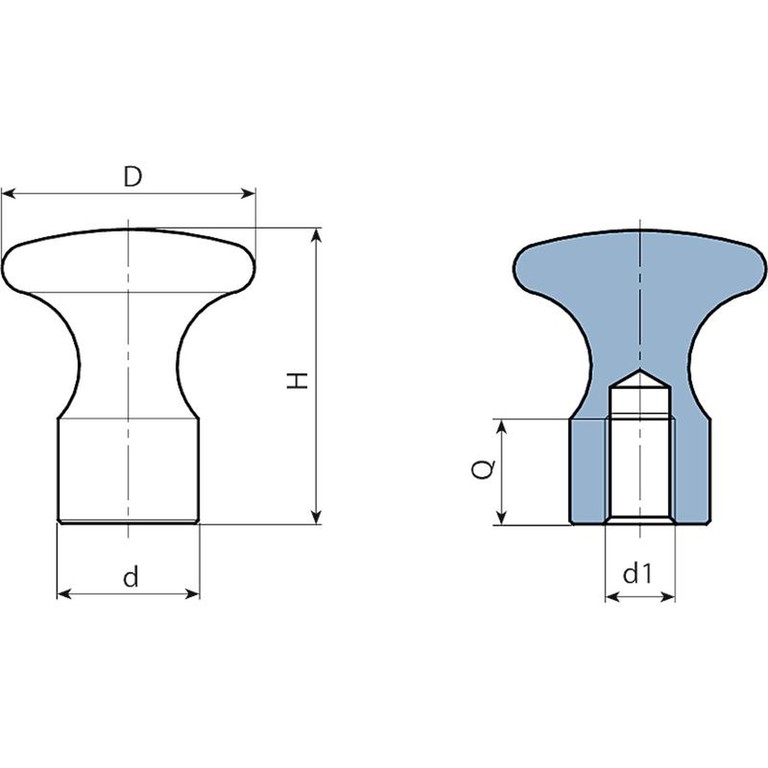

| Code | art. | d | D | H | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|
| W11816.0003 | W11816.SM05H | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0003 | W11820.SM06H | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0003 | W11825.SM06H | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0003 | W11832.SM08H | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0003 | W11836.SM10H | 20 | 36 | 42 | M10 | 15 | - |
Versie W118....B - Gebruineerd
| Code | Art. | d | D | H | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|
| W11816.0002 | W11816.SM05B | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0002 | W11820.SM06B | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0002 | W11825.SM06B | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0002 | W11832.SM08B | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0002 | W11836.SM10B | 20 | 36 | 42 | M10 | 15 | - |
Versie W118....CIN - In RVS (AISI 303)
| Code | Art. | d | D | H | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|
| W11816.0001 | W11816.IM05CIN | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0001 | W11820.IM06CIN | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0001 | W11825.IM06CIN | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0001 | W11832.IM08CIN | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0001 | W11836.IM10CIN | 20 | 36 | 42 | M10 | 15 | - |
