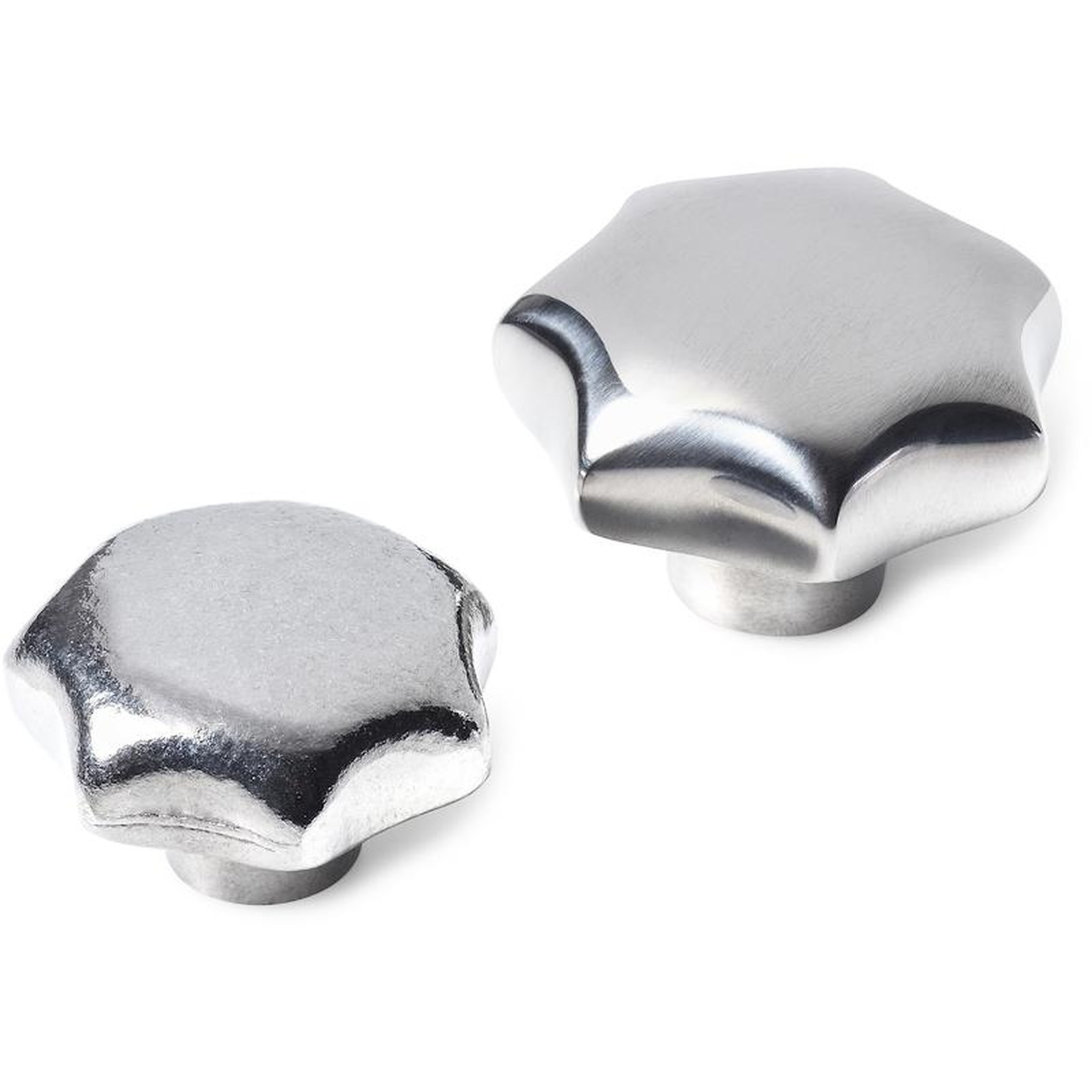

DIN 6336 - VORM E - ALUMINIUM STERKNOP
06
Y336
Volantini e Leve DIN
Materiaal:
Aluminiumlegering.
Oppervlak:
Glad door draaien.
Y336:
Getrommeld en elektrolytisch afgewerkt oppervlak.
Y336L:
Gepolijst spiegeloppervlak.
Kleur:
Natuurlijk.
Boring:
Blinde schroefdraadboring (schroefdraad tolerantie 6H).
Speciale verzoeken:
Geen.
Versie Y336: Getrommeld oppervlak

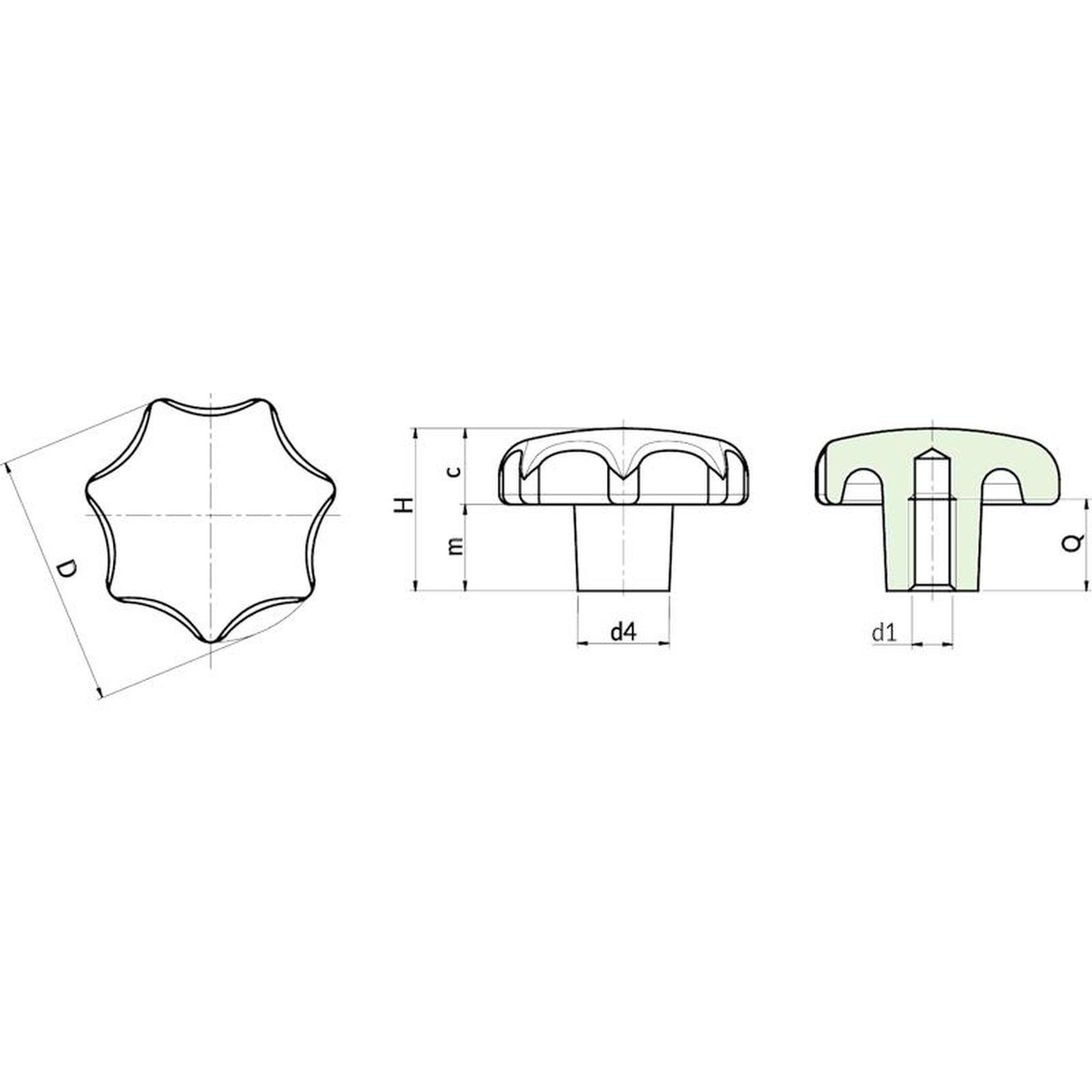

| Code | Art. | D | d | H | m | c | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| Y336040.0001 | Y336040.AM08 | 40 | 14 | 25 | 13 | 12 | M8 | 15 | 35 |
| Y336050.0003 | Y336050.AM10 | 50 | 18 | 32 | 17 | 15 | M10 | 18 | 54 |
| Y336063.0003 | Y336063.AM12 | 63 | 20 | 40 | 21 | 19 | M12 | 22 | 107 |
| Y336080.0003 | Y336080.AM16 | 80 | 25 | 50 | 25 | 25 | M16 | 28 | 300 |
Versie Y336 L: Gepolijst spiegeloppervlak
| Code | Art. | D | d | H | m | c | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| Y336040.0002 | Y336040.AM08L | 40 | 14 | 25 | 13 | 12 | M8 | 15 | 35 |
| Y336050.0004 | Y336050.AM10L | 50 | 18 | 32 | 17 | 15 | M10 | 18 | 54 |
| Y336063.0004 | Y336063.AM12L | 63 | 20 | 40 | 21 | 19 | M12 | 22 | 107 |
| Y336080.0004 | Y336080.AM16L | 80 | 25 | 50 | 25 | 25 | M16 | 28 | 300 |
