KRUISKNOP MET BLINDE DRAADBUS
F186
Volantini a croce
Description
Il volantino a croce pieno con inserto con foro filettato cieco è stato progettato per sostituire tutti i vecchi volantini o pomelli in bakelite pieni tipo DIN 6335. Il prodotto si presenta tutto “solido” ovvero senza cavità dove la sporcizia possa accumularsi. E’ presente solo un piccolo recesso nella sommità della corona, ma molto amplio e poco basso e quindi facilmente pulibile. Il design a croce offre uno spazio tra i lobi molto grande, è risulta molto ben impugnabile da una mano, anche indossando robusti guanti da lavoro. Questo pomolo a croce è usato anche dove serve una grande forza di serraggio. Tale linea di prodotti ben si adatta ad essere utilizzata su tutte quelle attrezzature o macchine che devono essere pulite o sanificate molto spesso. Utilizzato prevalentemente su macchine per panifici, macchine alimentari in genere, attrezzature ospedaliere, carrozzine per disabili, attrezzature medicali in genere, sistemi per l’aiuto dei disabili (sollevatori, bagno, montascale, ecc.). Ovviamente può essere semplicemente scelto per via della sua robustezza. Il volantino a croce F186 è fatto con materiali a base di poliammide rinforzata ad alta resistenza. Disponibile in diverse versioni e modelli (volantino a croce con inserto passante, volantino a croce con mozzo in acciaio, pomolo a croce con catenella di ritegno, manopola con sistema di sgancio rapido, ecc.).
Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart (RAL 9011).
Inzetstuk:

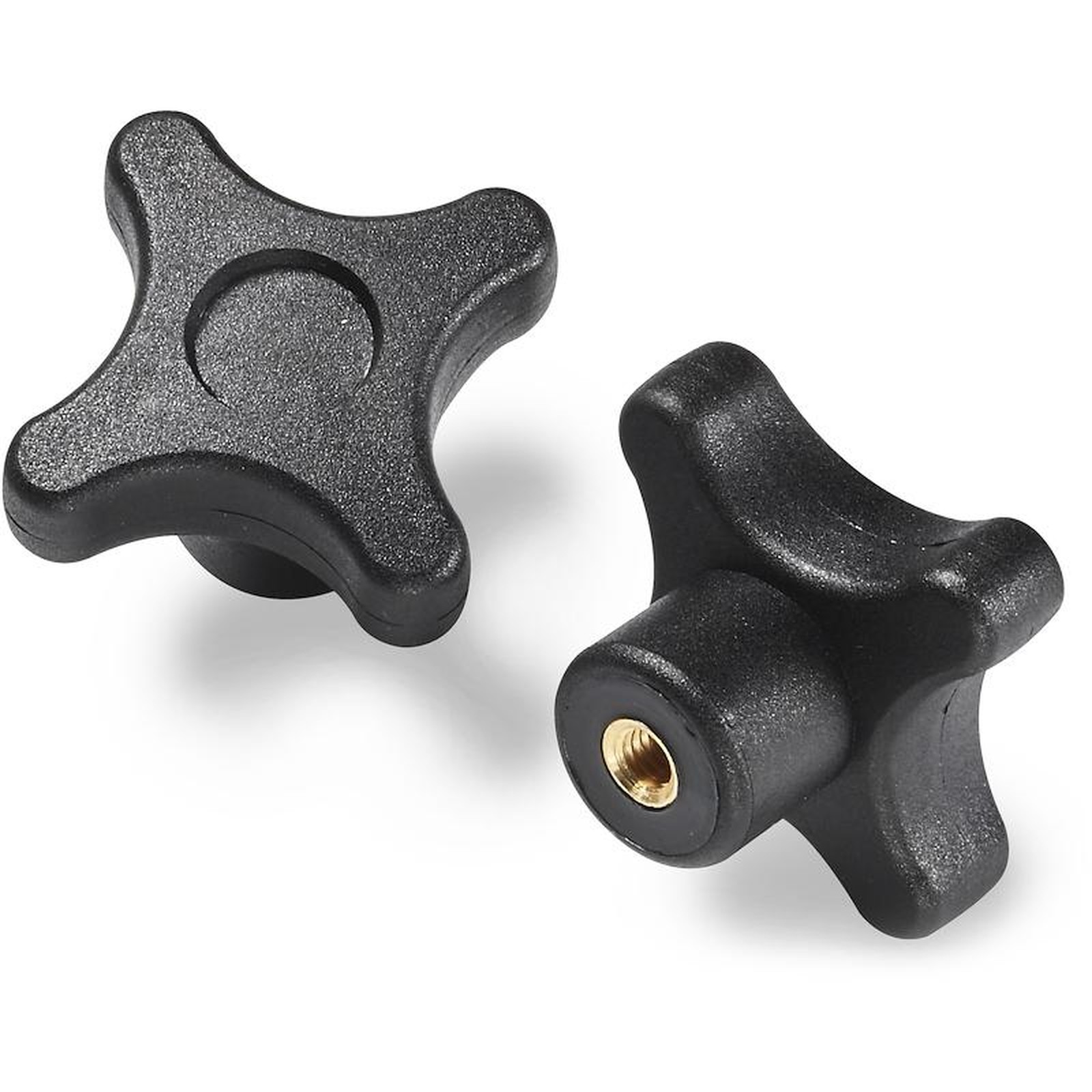

Versie F186:
Bus met blinde schroefdraadboring in messing (schroefdraad tolerantie 6H).

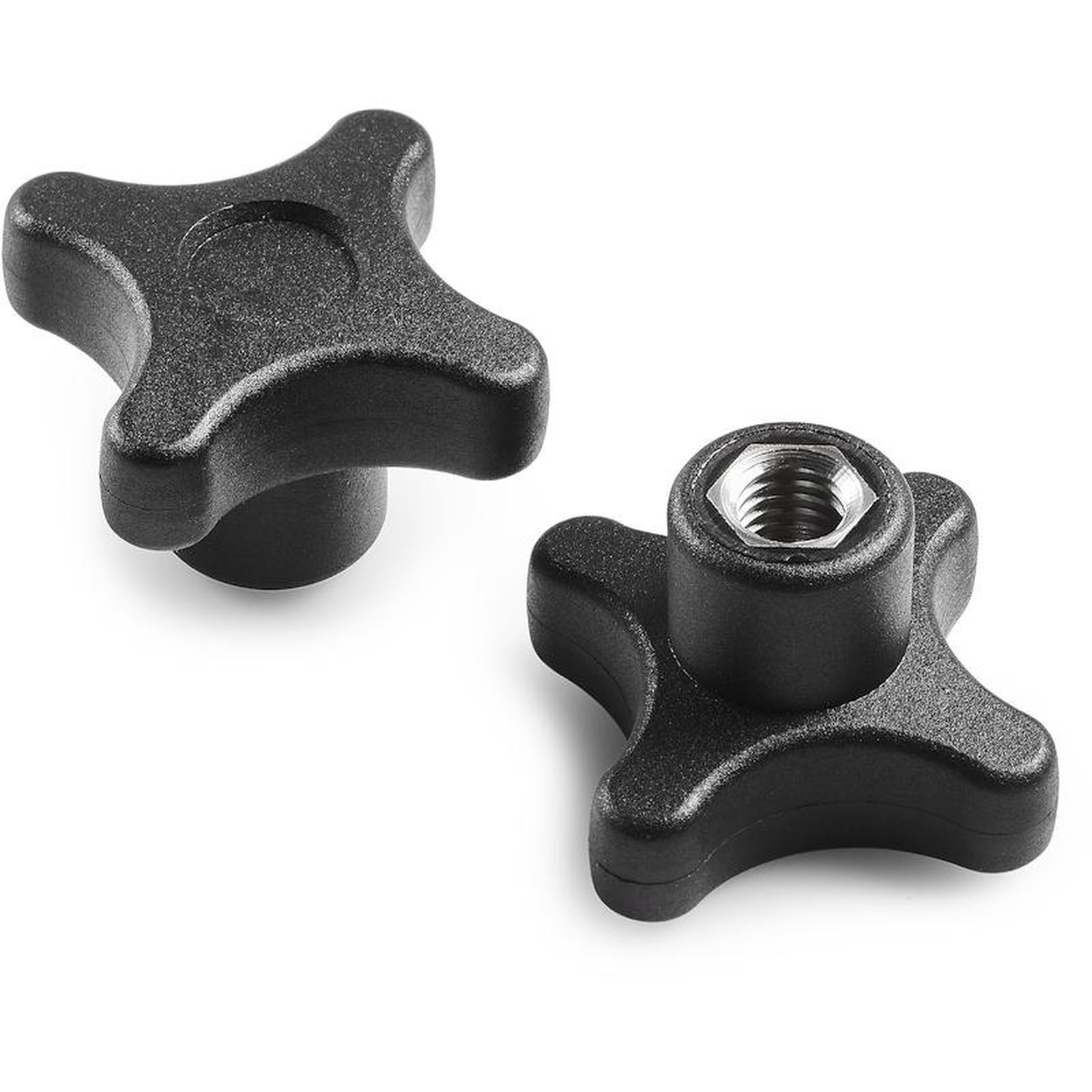

Versie F186CIN:
Bus met blinde schroefdraadboring in RVS (AISI 303) (schroefdraad tolerantie 6H).
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen.
Op aanvraag en voor grote hoeveelheden zijn de kleuren uit de kleurentabel leverbaar (let op: beperkt gamma).

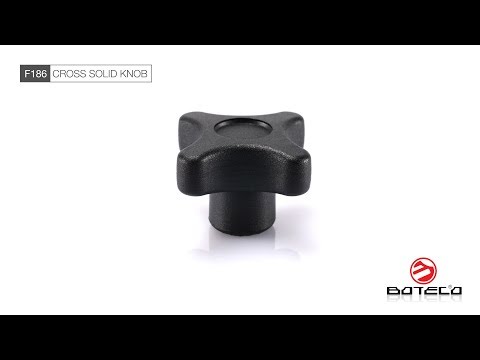

Video:
Versie F186: met messing inzetstuk.

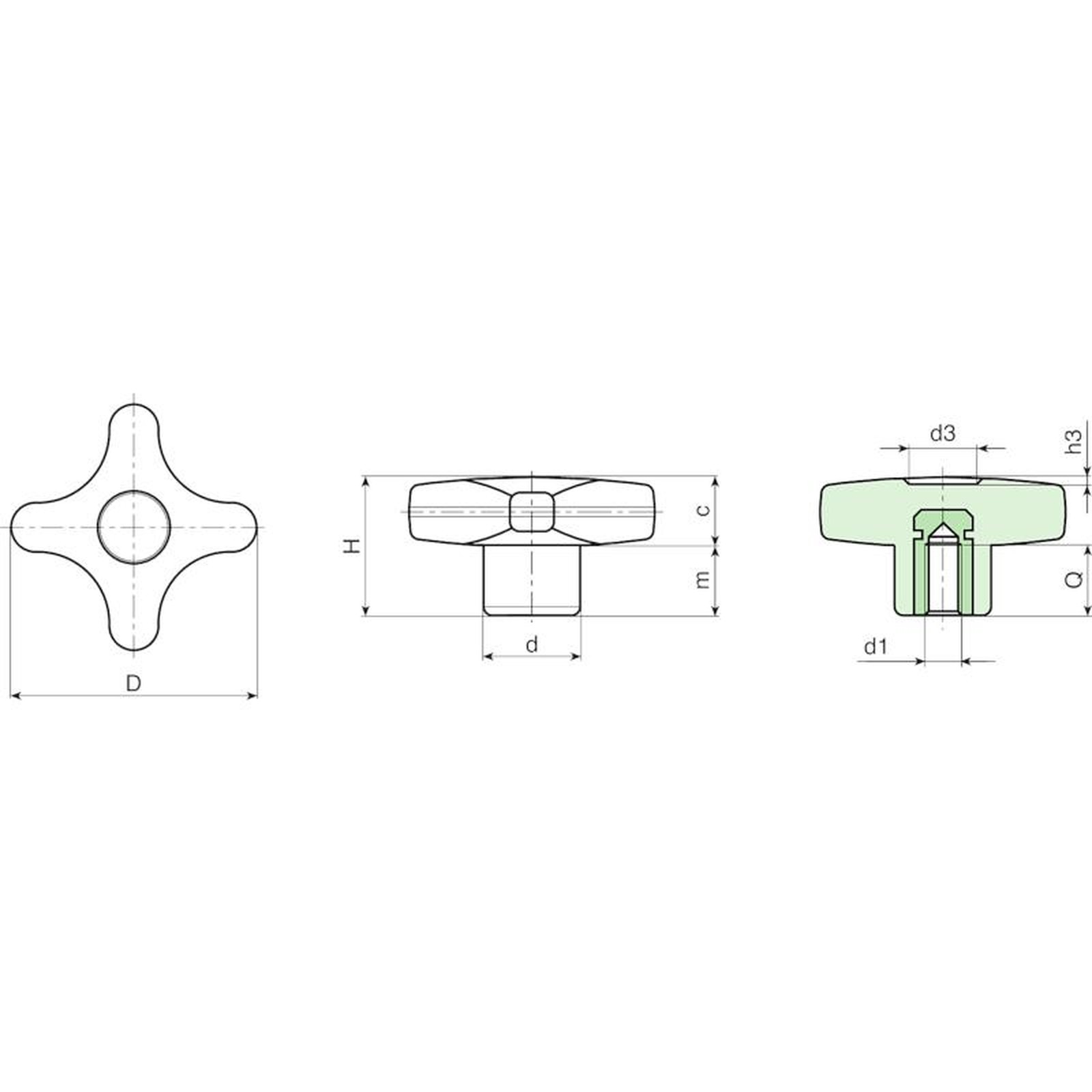

| Code | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0001 | F18632.TM0401 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M4 | 7 | 11 |
| F18632.0004 | F18632.TM0501 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M5 | 14 | 11.5 |
| F18632.0008 | F18632.TM0601 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M6 | 10 | 12 |
| F18632.0012 | F18632.TM0801 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M8 | 14 | 12.5 |
| F18632.0014 | F18632.TM1001 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M10 | 14 | 13 |
| F18640.0002 | F18640.TM0501 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M5 | 14 | 14 |
| F18640.0005 | F18640.TM0601 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 15 |
| F18640.0009 | F18640.TM0801 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 16 |
| F18640.0014 | F18640.TM1001 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M10 | 14 | 17 |
| F18650.0003 | F18650.TM0601 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M6 | 16 | 25 |
| F18650.0007 | F18650.TM0801 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M8 | 14 | 26 |
| F18650.0012 | F18650.TM1001 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M10 | 14 | 27 |
| F18650.0017 | F18650.TM1201 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M12 | 18 | 29 |
| F18660.0001 | F18660.TM0801 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 40 |
| F18660.0005 | F18660.TM1001 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 43 |
| F18660.0009 | F18660.TM1201 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 44 |
| F18660.0013 | F18660.TM1401 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M14 | 19 | 47 |
Versie F186CIN: met inzetstuk in RVS (AISI 303).
| Code | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0006 | F18632.TM0501CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M5 | 14 | 11.5 |
| F18632.0010 | F18632.TM0601CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M6 | 10 | 12 |
| F18632.0013 | F18632.TM0801CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M8 | 14 | 12.5 |
| F18640.0007 | F18640.TM0601CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 15 |
| F18640.0011 | F18640.TM0801CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 16 |
| F18640.0015 | F18640.TM1001CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M10 | 14 | 17 |
| F18650.0009 | F18650.TM0801CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M8 | 14 | 26 |
| F18650.0014 | F18650.TM1001CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M10 | 14 | 27 |
| F18650.0018 | F18650.TM1201CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M12 | 18 | 29 |
| F18660.0003 | F18660.TM0801CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 40 |
| F18660.0007 | F18660.TM1001CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 43 |
| F18660.0011 | F18660.TM1201CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 44 |
