HANDSLINGER MET GLADDE BUS EN DRAAIBARE GREEP M145

05

E221


Manovelle con foro liscio

    Materiaal:

    Versterkte polyamide.

    Bestand tegen oliën en vetten.

    Oppervlak:

    Gesatineerd.

    Kleur:

    Zwart (RAL 9011).

    Centrale dop:

    Grijze polyamide (RAL 7035 code 13).

    Beschikbare kleuren voor dop:

    Oranje (RAL 2004 code 02).

    Rood (RAL 3000 code 16).

    Hemelsblauw (RAL 5015 code 07).

    Groen (RAL 6024 code 17).

    Geel (RAL 1021 code 10).

    Zwart (RAL 9011 code 01).

    Inzetstuk:

    Bus met doorlopende gladde boring in verzinkt staal (tolerantie boring H10).

    Laterale inzetstuk:

    Bus met doorlopende schroefdraadboring in messing.

    Laterale greep:

    Draaibare greep art. M145.

    Speciale verzoeken:

    Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd met een zelf ontworpen boring d1.

    Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen en afwerkingen.

    Op aanvraag en voor grote hoeveelheden zijn de kleuren uit de kleurentabel leverbaar.

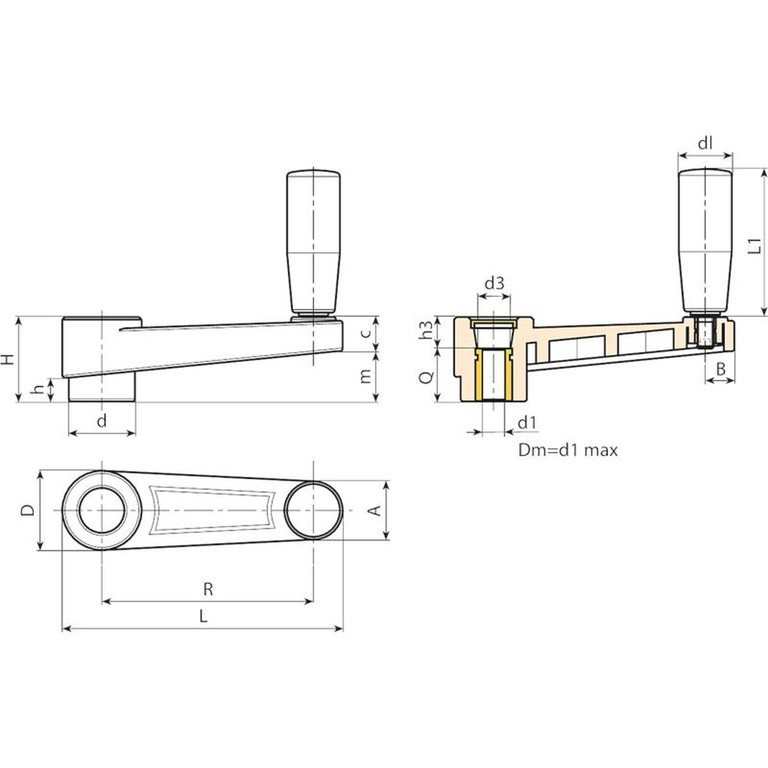

    Gegevensblad
    Code Art. L R H D d m c A B h d3 h3 dm d1 H10 Q dl L1 Gewicht (g)
    E221065.0003 E221065.TP0501 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 5 20 20 56 101
    E221065.0001 E221065.TD1001 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 20 56 107
    E221065.0002 E221065.TD1201 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 20 56 104
    E221080.0003 E221080.TP0501 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 5 24 20 56 125
    E221080.0001 E221080.TD1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 20 56 130
    E221080.0002 E221080.TD1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 20 56 127
    E221110.0001 E221110.TD0801 140 110 39 35 29 25 14 24 12 11 19,5 11 14 8 28 23,5 68 175
    E221110.0002 E221110.TD1001 140 110 39 35 29 25 14 24 12 11 19,5 11 14 10 28 23,5 68 172
    E221110.0003 E221110.TD1201 140 110 39 35 29 25 14 24 12 11 19,5 11 14 12 28 23,5 68 169
    E221140.0001 E221140.TD0801 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 8 30 25 77 263
    E221140.0002 E221140.TD1201 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 12 30 25 77 257
    E221140.0003 E221140.TD1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 14 30 25 77 253
    E221140.0004 E221140.TD1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 16 30 25 77 249
    E221185.0001 E221185.TD0801 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 8 34 26 86 440
    E221185.0002 E221185.TD1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 26 86 433
    Opgelet: Vanaf 50 stuks kan de diameter d1 op aanvraag worden gepersonaliseerd (tolerantie boring H10 verzinkt en H7 gebruineerd).
    Dm = maximale diameter mogelijk door afwerking (verbreding).
