ALUMINIUM SCHIJFHANDWIEL MET DRAAIBARE GREEP EN CENTRALE BORGINGSKNOP
D615
Volantini per Armadi compattabili su rotaia
Description

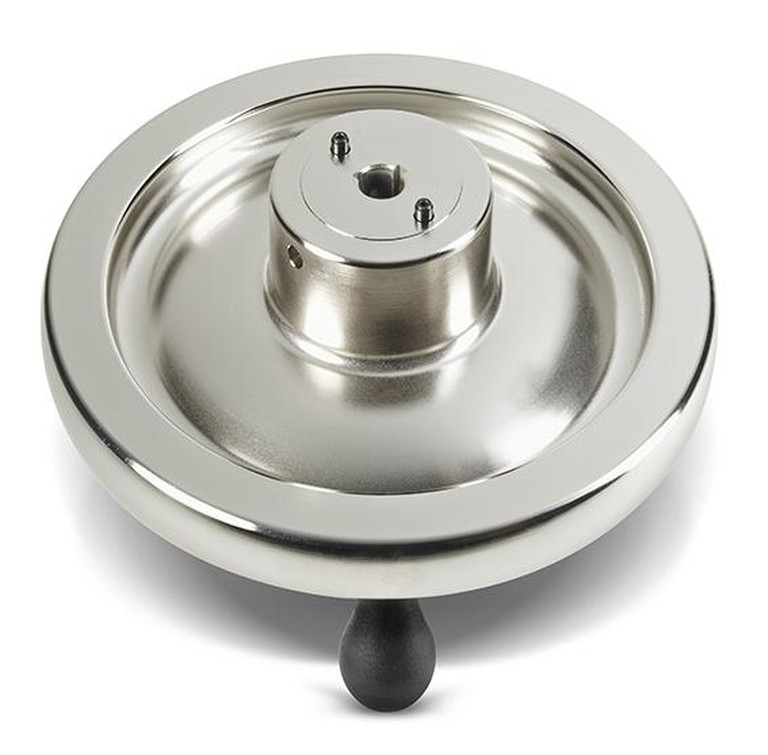

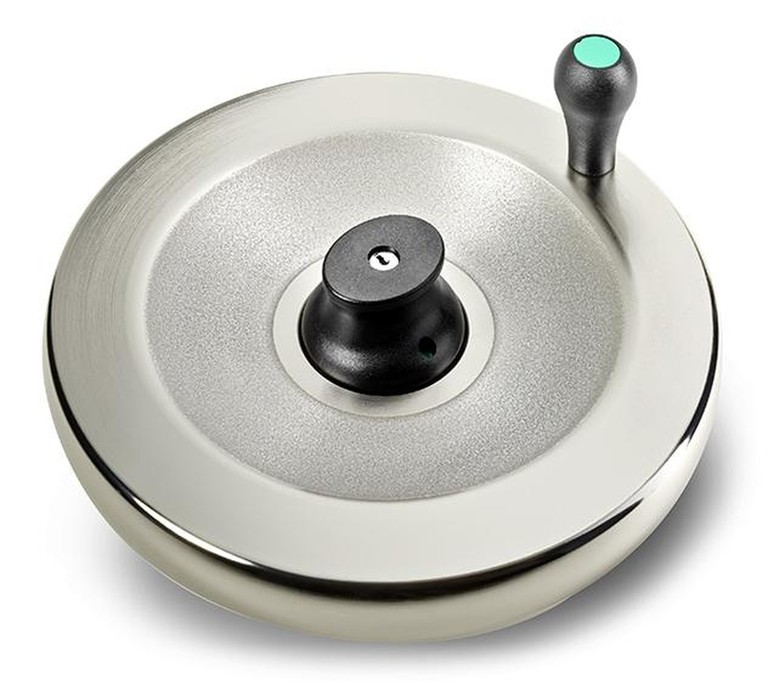

Metalen versie van het D611 product. Hoofdzakelijk ontworpen voor gebruik in mobiele magazijnopslagsystemen. Een handwiel met eenvoudig design bekomen uit draaitechniek, waaraan een centrale knop werd toegevoegd voor bediening van een speciaal mechanisme dat rotatie van het handwiel zelf (en dus van de magazijndeur waarop het gemonteerd is) blokkeert. Deze vergrendeling verhindert elke beweging en zorgt ervoor dat het handwiel niet kan worden verwijderd om de deur open te forceren. Magazijnschuifdeuren worden zo veilig afgesloten en ongewenste toegang of verplaatsing wordt voorkomen. Het product valt onder twee patenten (blokkeermechanisme en anti-demontagesysteem).
Materiaal:
Alluminio.
Oppervlak:
Glad door draaitechniek in bijna alle delen, behalve het gezandstraalde centrale deel.
Kleur:
Natuurlijk nikkel.
Centrale knop:
(1) Centrale knop in versterkte polyamide. Bestand tegen oliën en vetten.
Inzetstuk:
(2) Drukknop in groene polyamide (RAL 6024).
(3) Glijrail met groeven voor positionering van de knop, verzinkt staal.
(4) Verbindingsflens voor knop, veren, veiligheidspen en borgpennen. In versterkte en gestabiliseerde polyamide.
(5) Retentieveer in harmonisch RVS (AISI 302).

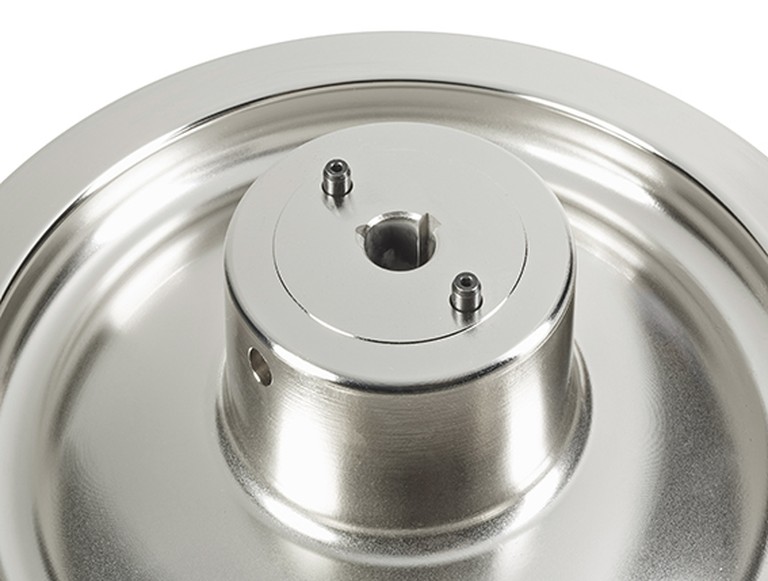

(6) Verzinkte stalen borgpen, met zeskantzitting, met intrekbaar mechanisme voor een vlotte inbrenging van de pen in het gat van de plaat.
(7) Verend drukstuk voor bevestiging M8x12, in gebruineerd staal, met zeskantzitting en kegelpunt (DIN 914 - UNI 5927).

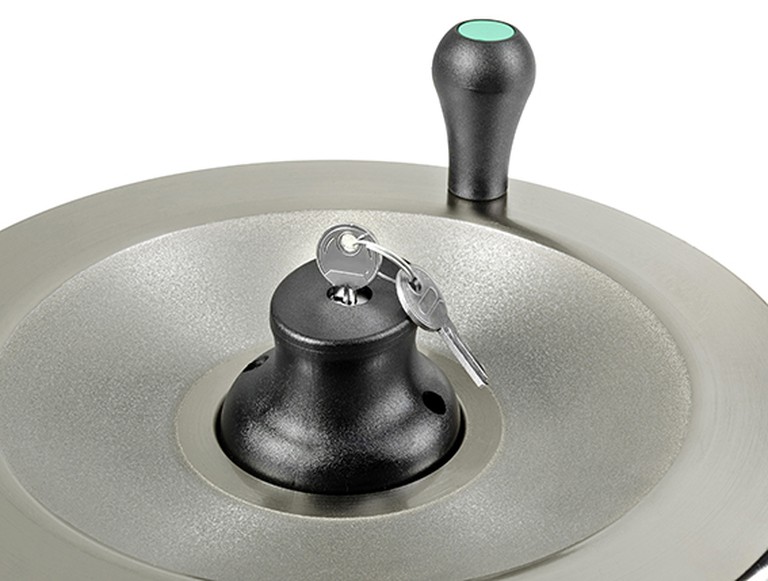

(8) Slot in vernikkeld staal. Geleverd met twee genummerde sleutels. Sleutel kan in beide posities worden verwijderd. Om handwiel te blokkeren moet u de borgingsknop naar beneden drukken en de sleutel over 90° draaien. Vergrendelingsslag 10mm. De sleutels zijn aan de knop bevestigd.
Laterale greep:
Draaibare greep M202 “Euromodel”, in versterkte polyamide, zwart RAL 9011. Bevestiging met verzinkte DIN-schroef. Dop van greep in groene polyamide (RAL 6024 code 17).
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd met een zelf ontworpen boring d1.

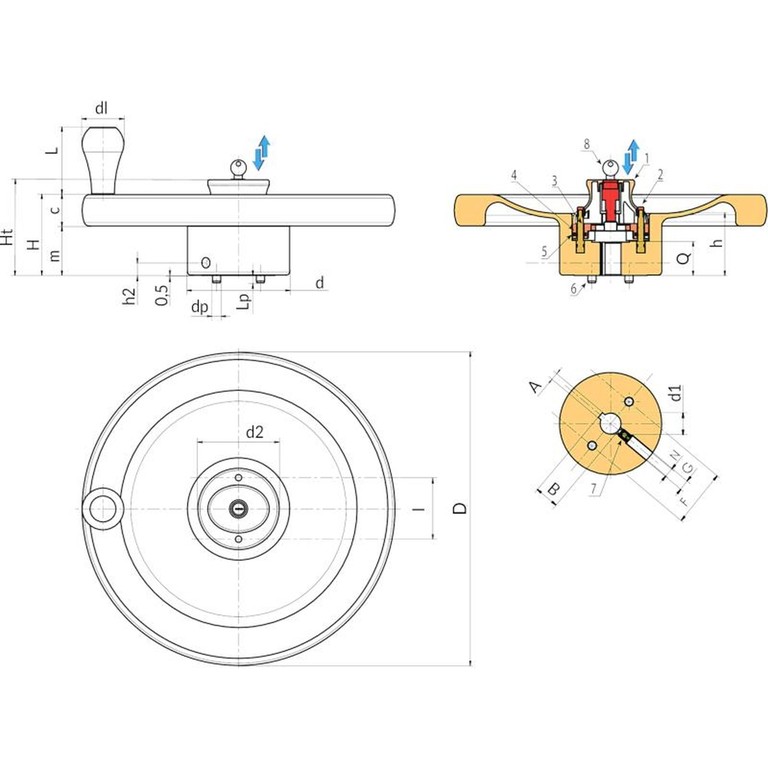

Code | Art. | D | H | Ht | h | m | c | d | dp | Lp | h2 | A | B | I | N | G | F | d2 | dl | L | d1 H10 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | D615300.TD2001H | 300 | 77,5 | 92 | 59 | 47,5 | 30 | 98 | 8 | 7 | 12 | 6 | 22,8 | 58 | M8 | 10 | 55 | 78 | 40 | 64 | 20 | 32 | 3750 |
