W298
ALUMINIUM SCHIJFHANDWIEL MET GLADDE BORING EN DRAAIBARE INKLAPBARE GREEP
Metalline - Handwielen
Materiaal:
Aluminium.
Oppervlak:
Oppervlak gedraaid met lage ruwheid.
Kleur:

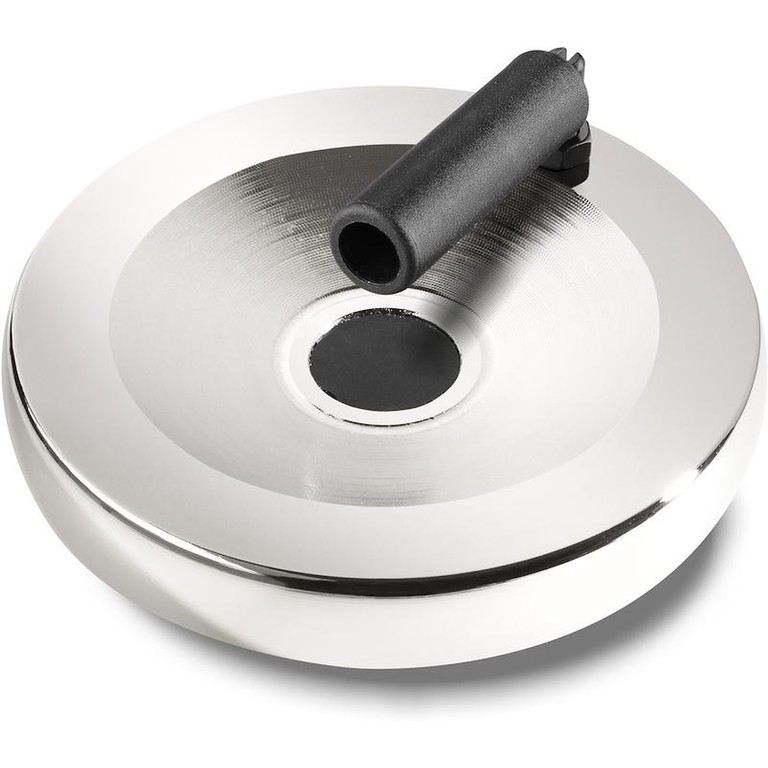

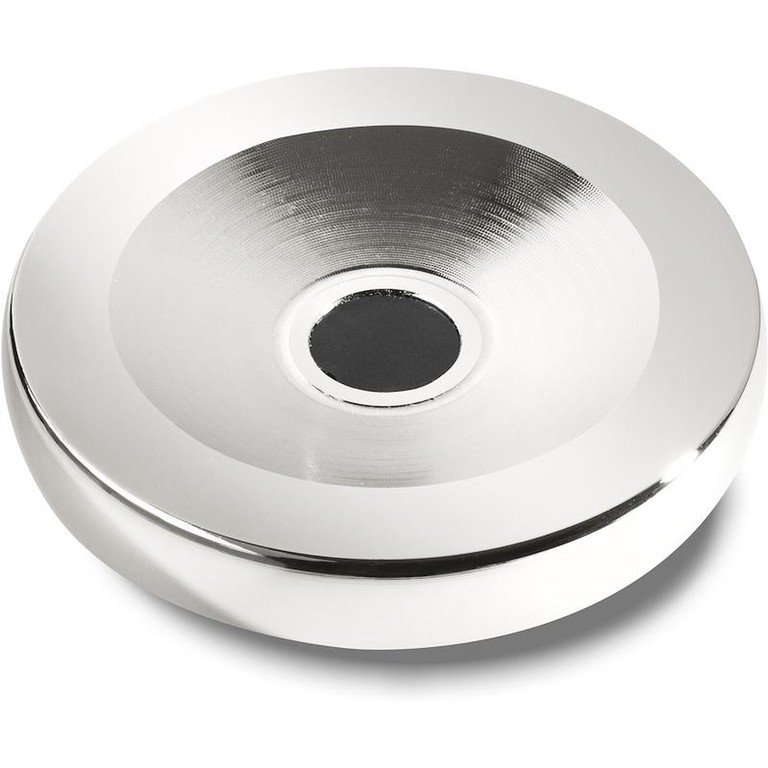

Vernikkeld (gegalvaniseerd).
Alternatieve kleuren (min. 50 stuks):

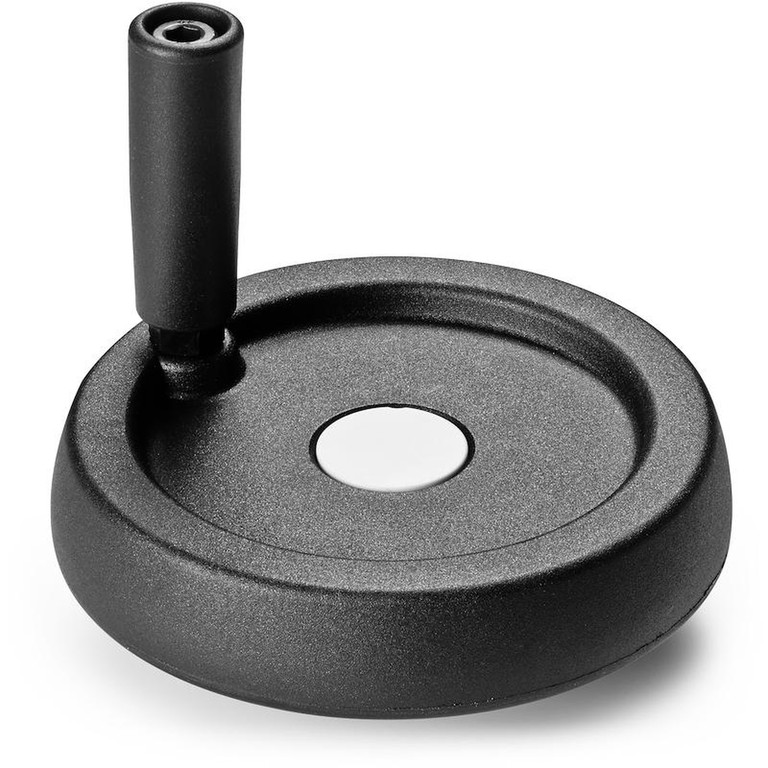

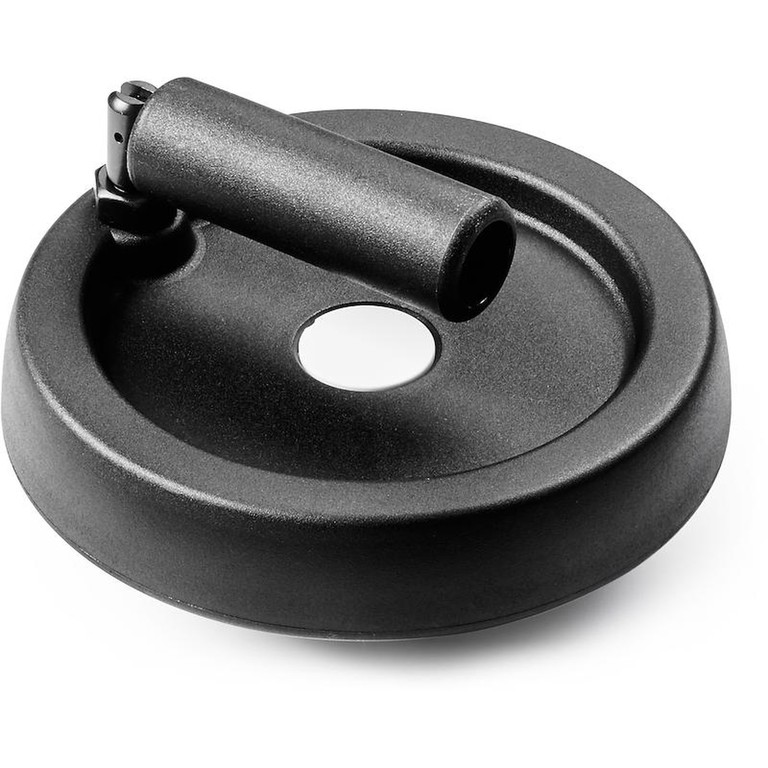

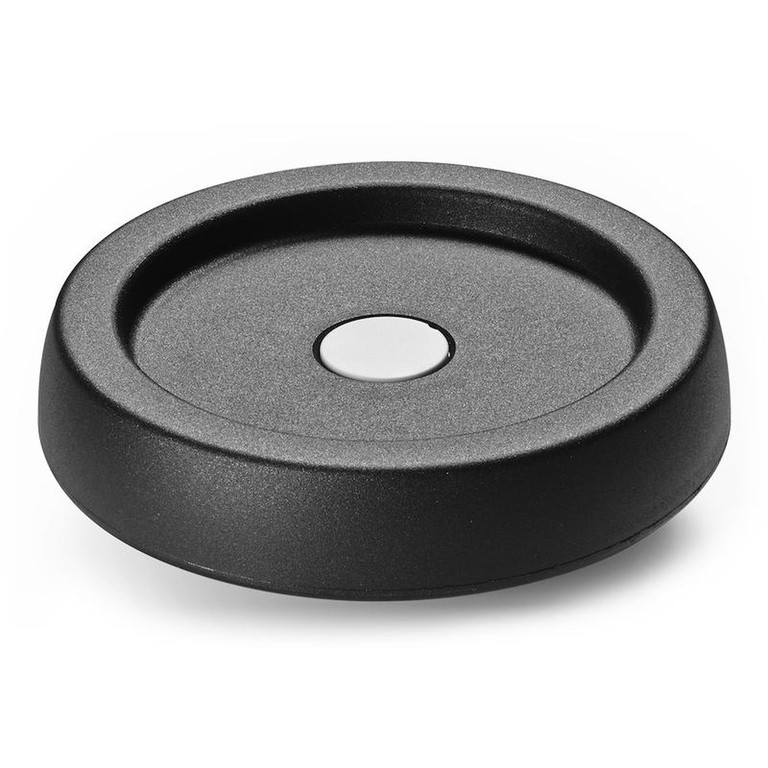

Zwarte epoxy poedercoating:
(vervang de laatste letter van de code (H) door de letter V (W298100.AD10V).
Dop:
Centrale dop in zwarte polyamide (RAL 9011 code 01).
Beschikbare kleuren voor dop:
Het zwarte handwiel heeft een centrale dop in grijs (RAL 7035 code 13).
Laterale greep:
Draaibare en inklapbare greep art. M136.
Boring:
Gladde doorlopende boring, herbewerkt met tolerantie H7.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de handwielen worden geleverd met een gepersonaliseerde boring d1.
Bevestiging:
Raadpleeg de technische aanwijzingen in bijlage van deze catalogus voor eventuele bevestigingssystemen, de uitvoering van spieën en/of vierkanten boringen.

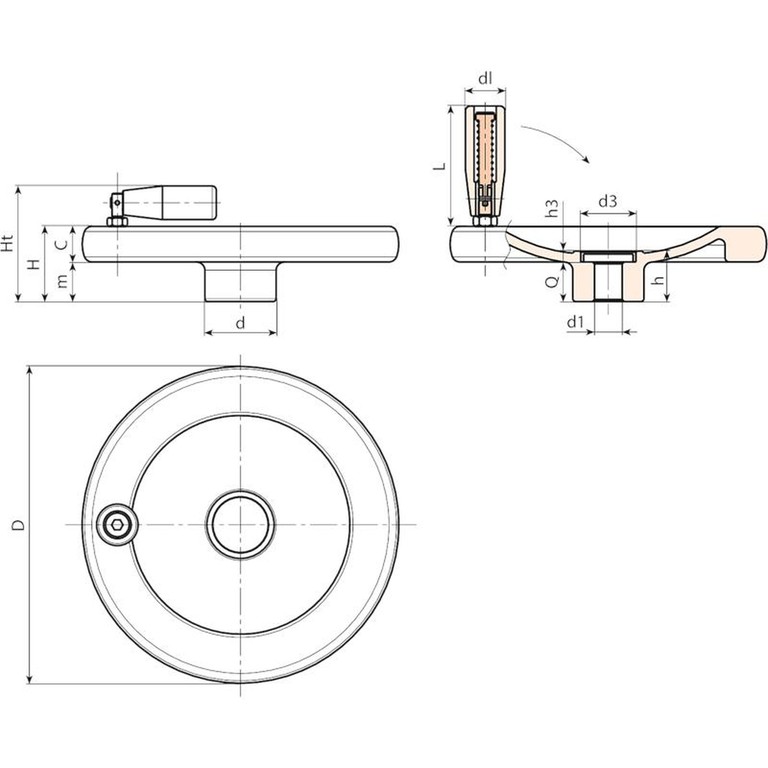

| Code | Art. | d | D | H | m | c | h | h3 | d3 | d1 H7 | Q | dl | L | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W298080.0001 | W298080.AD08H | 25 | 80 | 26 | 14 | 12 | 21 | 5.5 | 20 | 8 | 15.5 | 20 | 56 | 181 |
| W298100.0001 | W298100.AD10H | 28 | 100 | 28 | 14 | 14 | 21.5 | 5.5 | 20 | 10 | 16 | 20 | 56 | 279 |
| W298130.0002 | W298130.AD12H | 36 | 130 | 35 | 19 | 16 | 25.5 | 5.5 | 28 | 12 | 20 | 25 | 76 | 506 |
| W298160.0001 | W298160.AD14H | 36 | 160 | 38 | 20 | 18 | 25.5 | 5.5 | 28 | 14 | 20 | 25 | 76 | 756 |
| W298200.0001 | W298200.AD16H | 42 | 200 | 44 | 24 | 20 | 31.5 | 6 | 34 | 16 | 25.5 | 26 | 89 | 1337 |
Opgelet: Vanaf 50 stuks kan de diameter d1 op aanvraag worden gepersonaliseerd (tolerantie boring H7).
