ALUMINIUM SCHIJFHANDWIEL MET GLADDE BORING
03
W296
Metalline Volantini di manovra
Materiaal:
Alluminio.
Oppervlak:
Oppervlak gedraaid met lage ruwheid.
Kleur:
Vernikkeld (gegalvaniseerd).
Alternatieve kleuren (min. 50 stuks):
Zwarte epoxy poedercoating:
(vervang de laatste letter van de code (H) door de letter V (W296100.AD10V).
Dop:
Centrale dop in zwarte polyamide (RAL 9011 code 01).
Beschikbare kleuren voor dop:
Het zwarte handwiel heeft een centrale dop in grijs (RAL 7035 code 13).
Boring:
Gladde doorlopende boring, herbewerkt met tolerantie H7.
Bevestiging:
Raadpleeg de technische aanwijzingen in bijlage van deze catalogus voor eventuele bevestigingssystemen, de uitvoering van spieën en/of vierkanten boringen.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de handwielen worden geleverd met een gepersonaliseerde boring d1.

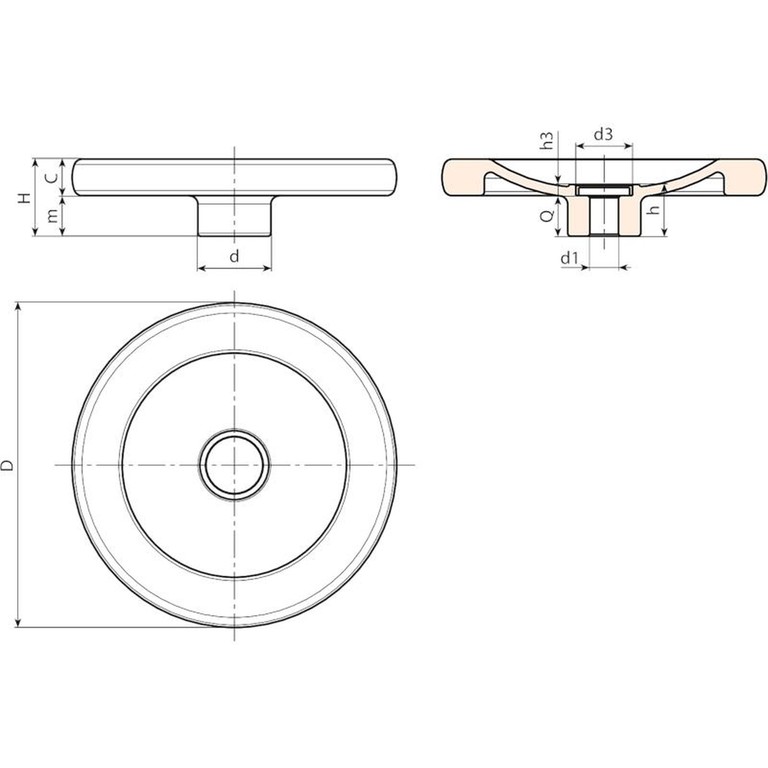

| Code | Art. | d | D | H | m | c | h | h3 | d3 | d1 H7 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W296080.0001 | W296080.AD08H | 25 | 80 | 26 | 14 | 12 | 21 | 5.5 | 20 | 8 | 15.5 | 142 |
| W296100.0001 | W296100.AD10H | 28 | 100 | 28 | 14 | 14 | 21.5 | 5.5 | 20 | 10 | 16 | 240 |
| W296130.0001 | W296130.AD12H | 36 | 130 | 35 | 19 | 16 | 25.5 | 5.5 | 28 | 12 | 20 | 435 |
| W296160.0001 | W296160.AD14H | 36 | 160 | 38 | 20 | 18 | 25.5 | 5.5 | 28 | 14 | 20 | 685 |
| W296200.0001 | W296200.AD16H | 42 | 200 | 44 | 24 | 20 | 31.5 | 6 | 34 | 16 | 25.5 | 1185 |
Opgelet: Vanaf 50 stuks kan de diameter d1 op aanvraag worden gepersonaliseerd (tolerantie boring H7).
