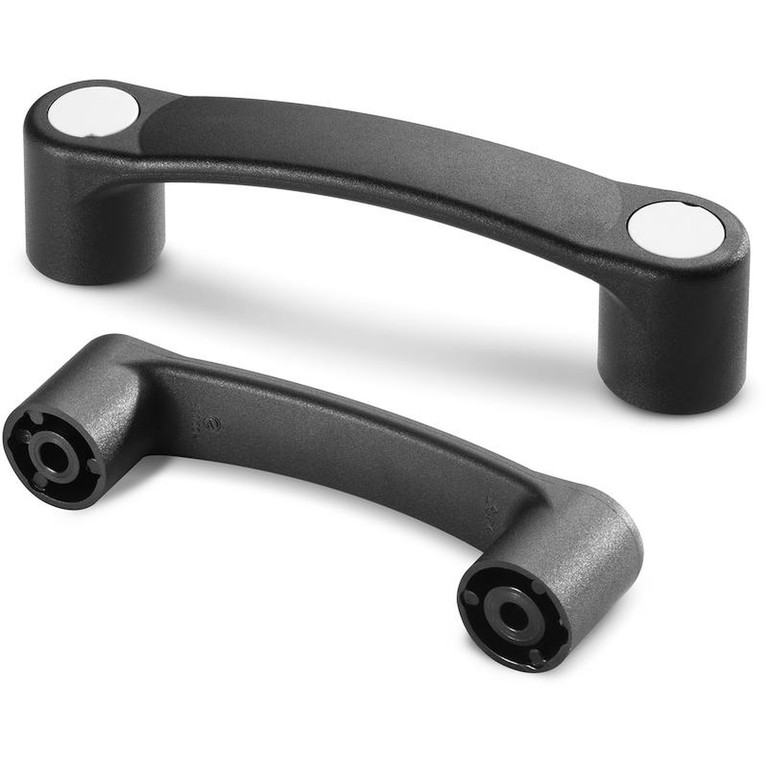

HANDGREEP “EUROMODEL” MET DOORLOPENDE BORING EN DOP
02
B324N
Maniglie piene
Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart (RAL 9011).
Standaard dop:
Dop in grijze polyamide (RAL 7035 code 13).
Beschikbare kleuren voor dop:
Oranje (RAL 2004 code 02).
Blauw (RAL 5015 code 07).
Geel (RAL 1021 code 10).
Rood (RAL 3000 code 16).
Groen (RAL 6024 code 17).
Zwart (RAL 9011 code 01).
Boring:
Doorlopende gladde boring bekomen door vormpersen in plastic.

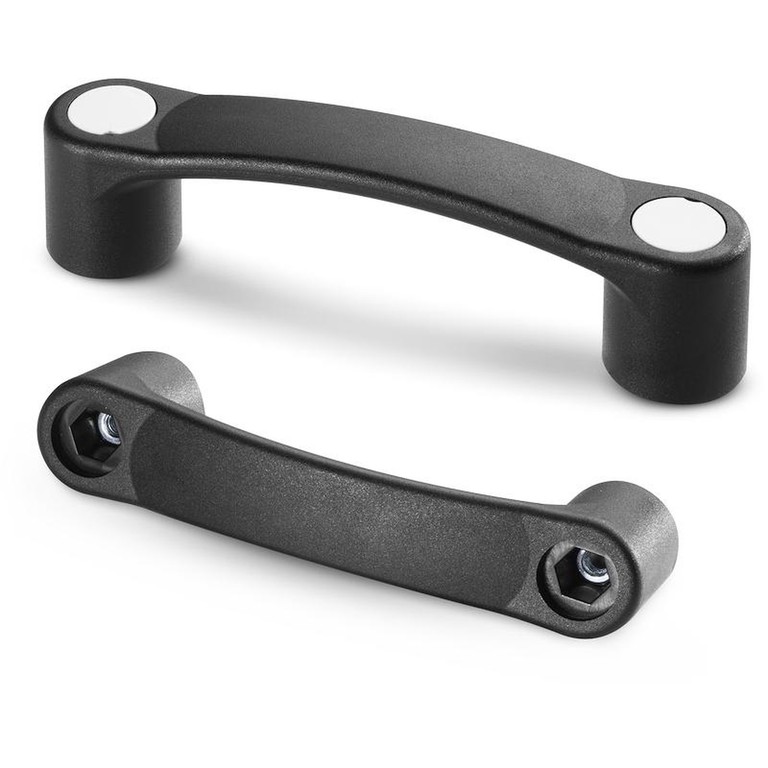

Opgelet: de boring is ontworpen voor cilinderkopschroeven (DIN 912 of DIN 84), maar heeft ook een zeskantige uitsparing voor het plaatsen van een moer of zeskantschroef met drukmontage.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden zijn de kleuren uit de kleurentabel leverbaar.

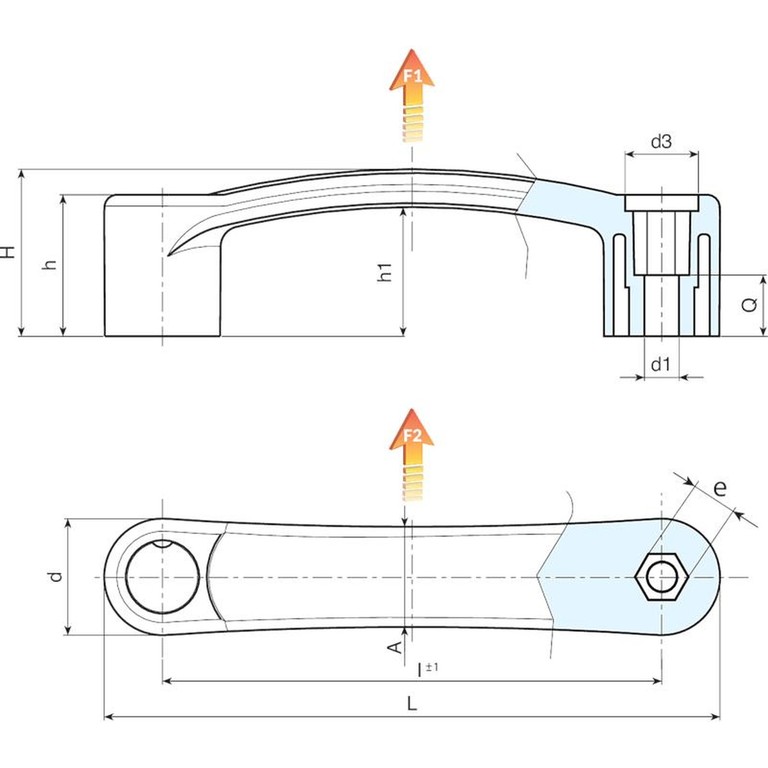

| Code | art. | L | I ±1 | H | h | h1 | A | d | d3 | e | Q | d1 | Gewicht (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B324117.0022 | B324117.TG05.50113 | 145 | 117 | 40 | 34,5 | 31,5 | 24 | 28 | 18 | 8 | 14,5 | 5,5 | 60 | 3700 | 3500 |
| B324117.0006 | B324117.TG06.50113 | 145 | 117 | 40 | 34,5 | 31,5 | 24 | 28 | 18 | 10 | 14,5 | 6,5 | 58 | 3700 | 3500 |
| B324117.0016 | B324117.TG08.50113 | 145 | 117 | 40 | 34,5 | 31,5 | 24 | 28 | 18 | 13 | 14,5 | 8,5 | 55 | 3700 | 3500 |
