PLATTE VASTE SPANGREEP IN RVS MET SCHUINE ARM
01
W510CIN
Leve fisse
Materiaal:
RVS (AISI 303).
Oppervlak:
Gedraaid met lage ruwheid.
Kleur:
Natuurlijk.
Handgreep:
Kogelknop I104 in versterkt PA6 zwart (RAL 9011).
Bevestiging handgreep:
Drukmontage, demonteerbaar.
Boring:
Blinde gladde boring gefreesd in massief metaal (tolerantie boring H10).
Centrale dop:
Zwarte polyamide (RAL 9001 code 01).
Bevestiging:
Raadpleeg de technische aanwijzingen in bijlage van deze catalogus voor eventuele bevestigingssystemen, de uitvoering van spieën en/of vierkanten boringen.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de spangrepen worden geleverd met een gepersonaliseerde boring d1.
Op aanvraag en voor grote hoeveelheden zijn de handgrepen verkrijgbaar in de kleuren uit de kleurentabel.

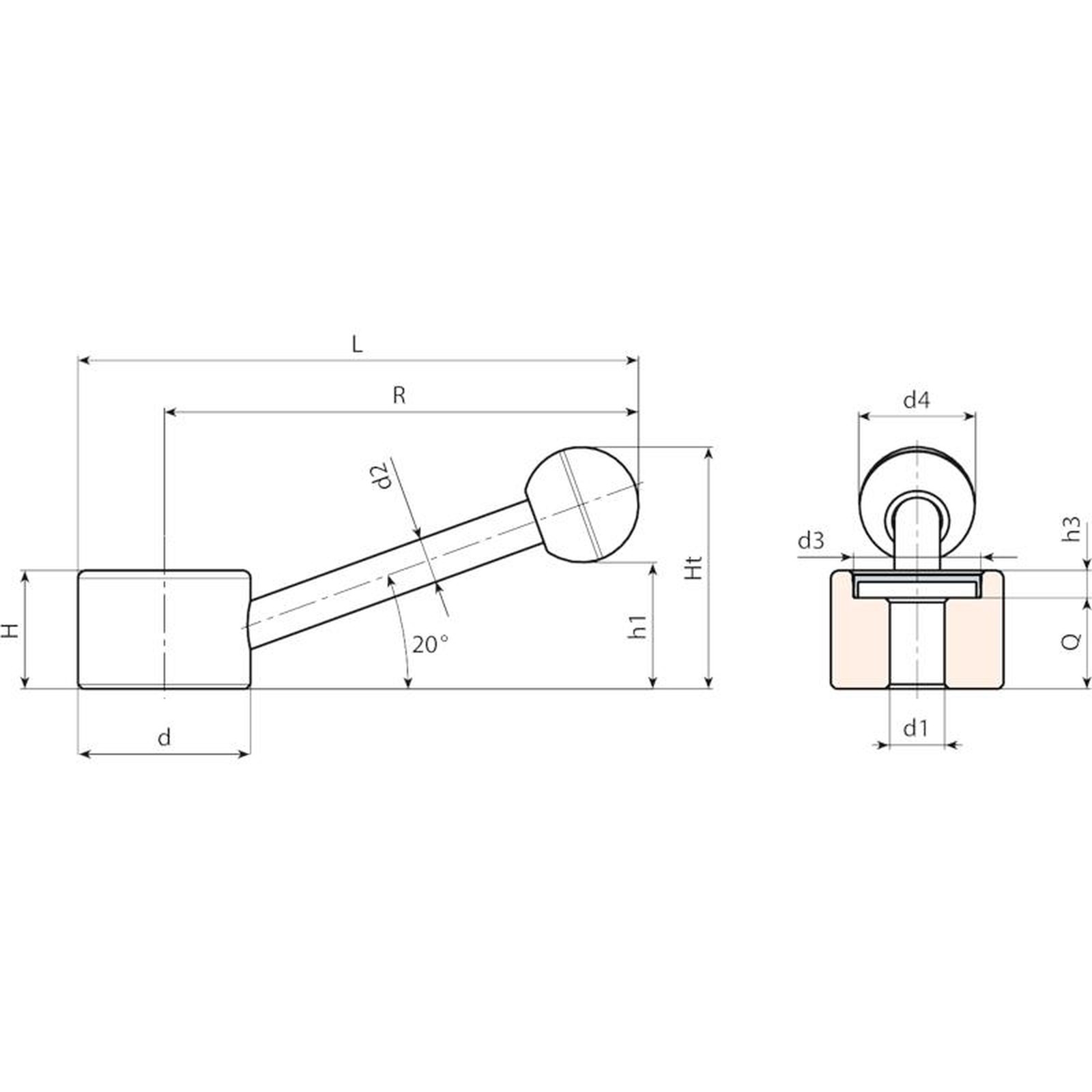

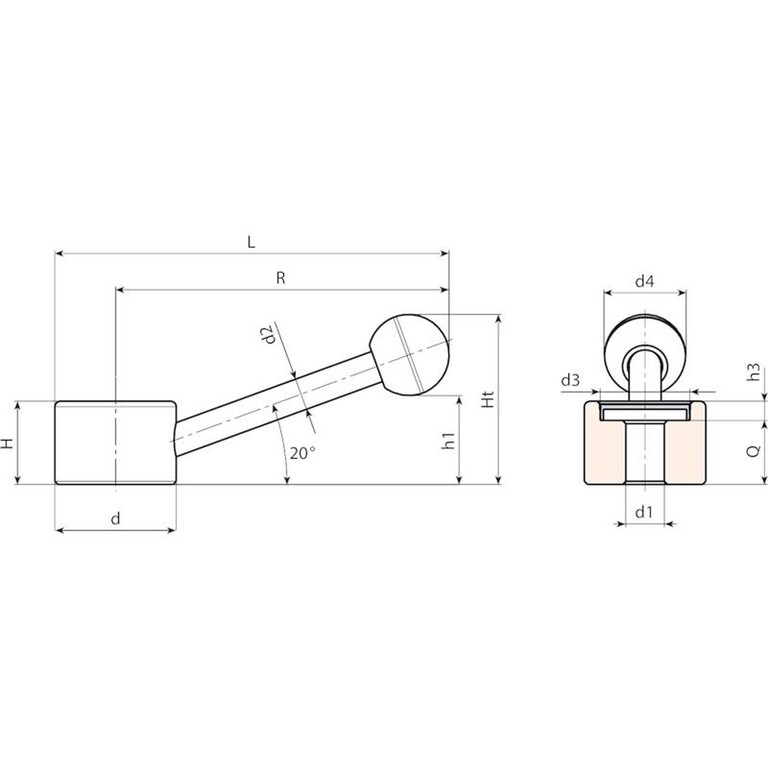

| Code | Art. | d | R | L | H | Ht | h1 | h3 | d2 | d3 | d4 | d1 H10 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W510082.0004 | W510082.ID1001CIN | 30 | 82 | 97 | 22 | 43 | 23 | 6 | 8 | 22 | 20 | 10 | 16 | 118 |
| W510104.0002 | W510104.ID1001CIN | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 10 | 20 | 235 |
Opgelet: Vanaf 50 stuks kan de diameter d1 op aanvraag worden gepersonaliseerd (tolerantie boring H10 verzinkt en H7 gebruineerd).
