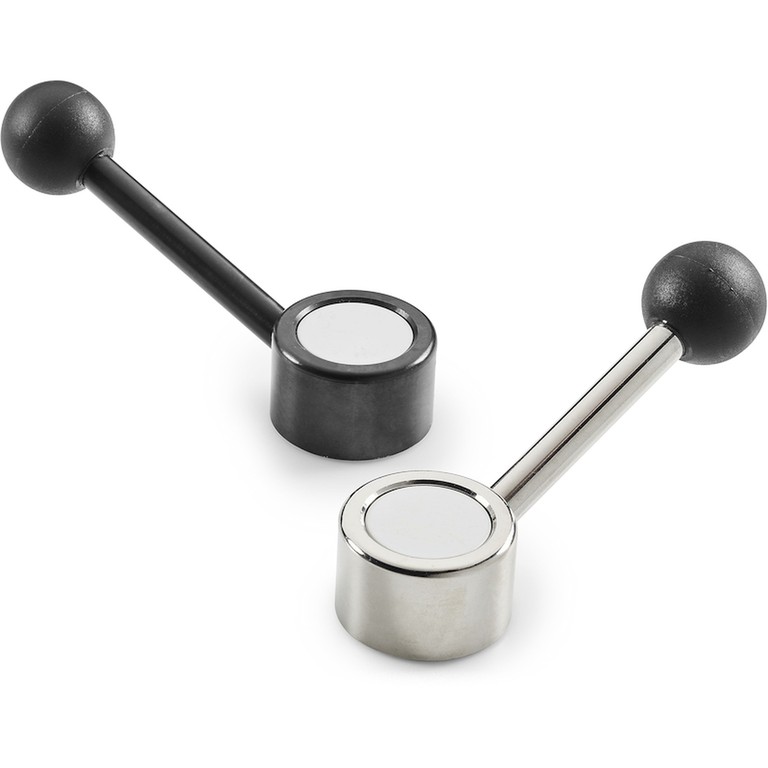

PLATTE VASTE METALEN SPANGREEP MET SCHUINE ARM
W510
Leve fisse
Materiaal:
Staal met sterkteklasse 5.8.
Oppervlak:
Gedraaid met lage ruwheid.
Kleur:
Vernikkeld (gegalvaniseerd).
Mogelijke afwerkingen:
Gebruineerd:
(vervang de laatste letter van de code (H) door de letter B (W510082.SD0801B).
Verzinkt:
(vervang de laatste letter van de code (H) door de letter Z (W510082.SD0801Z).
Handgreep:
Kogelknop I104 in versterkt PA6 zwart (RAL 9011).
Bevestiging handgreep:
Drukmontage, demonteerbaar.
Boring:
Blinde gladde boring gefreesd in massief metaal (tolerantie boring H10).
Centrale dop:
Grijze polyamide (RAL 7035 code 13).
Beschikbare kleuren voor dop:
De spangreep met gebruineerde afwerking heeft een centrale dop in grijs (RAL 7035 code 13).
Bevestiging:
Raadpleeg de technische aanwijzingen in bijlage van deze catalogus voor eventuele bevestigingssystemen, de uitvoering van spieën en/of vierkanten boringen.
Speciale verzoeken:
Op aanvraag en voor grote hoeveelheden kunnen de spangrepen worden geleverd met een gepersonaliseerde boring d1.
Op aanvraag en voor grote hoeveelheden zijn de handgrepen verkrijgbaar in de kleuren uit de kleurentabel.

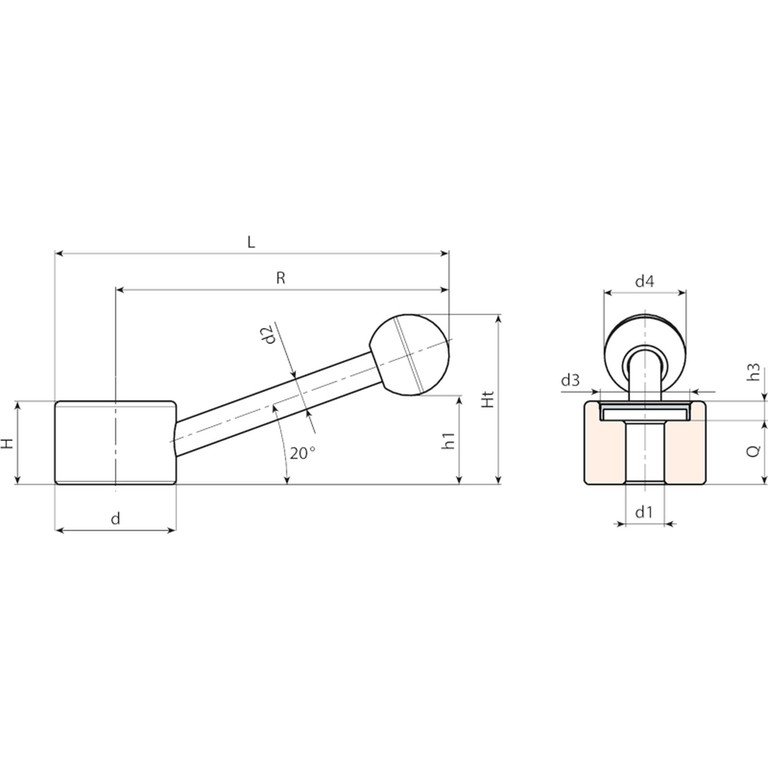

| Code | Art. | d | R | L | H | Ht | h1 | h3 | d2 | d3 | d4 | d1 H10 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W510082.0005 | W510082.SD1001H | 30 | 82 | 97 | 22 | 43 | 23 | 6 | 8 | 22 | 20 | 10 | 16 | 118 |
| W510104.0003 | W510104.SD1001H | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 10 | 20 | 235 |
| W510104.0004 | W510104.SD1201H | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 12 | 20 | 230 |
