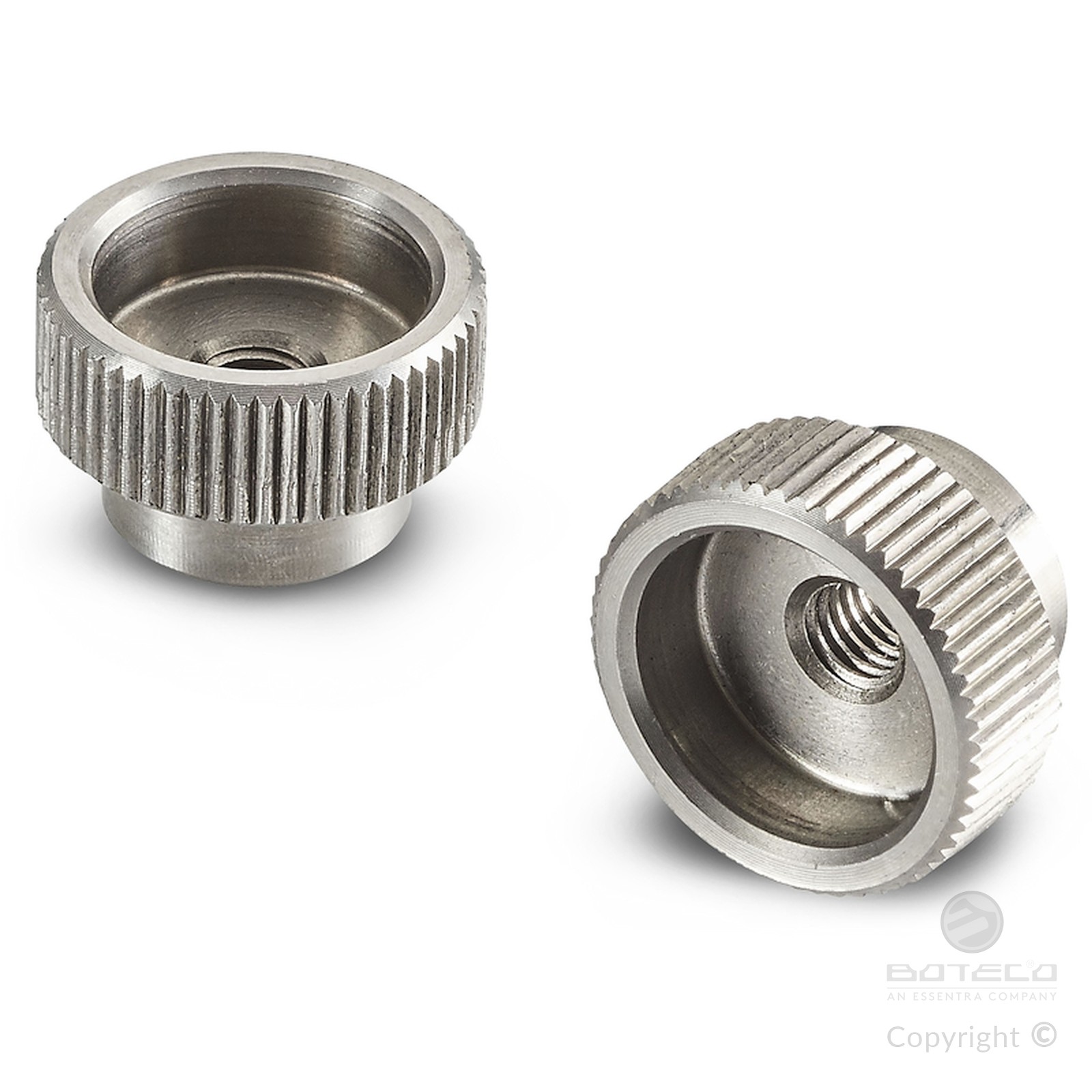

DIN 6303 - MANOPOLA ZIGRINATA CON FORO FILETTATO
08
Y303
Vol. Zigrinati metallo
Materiali:
Y303:
Acciaio automatico.
Y303PIN:
Acciaio inox, (Aisi 303).
Superficie:
Liscia, da tornitura.
Colore:
Y303:
Brunitura.
Y303PIN:
Naturale.
Foro:
Foro filettato passante, (tolleranza filetto 6H).
Richieste speciali:
Nessuna.
Versione Y303: in acciaio brunito

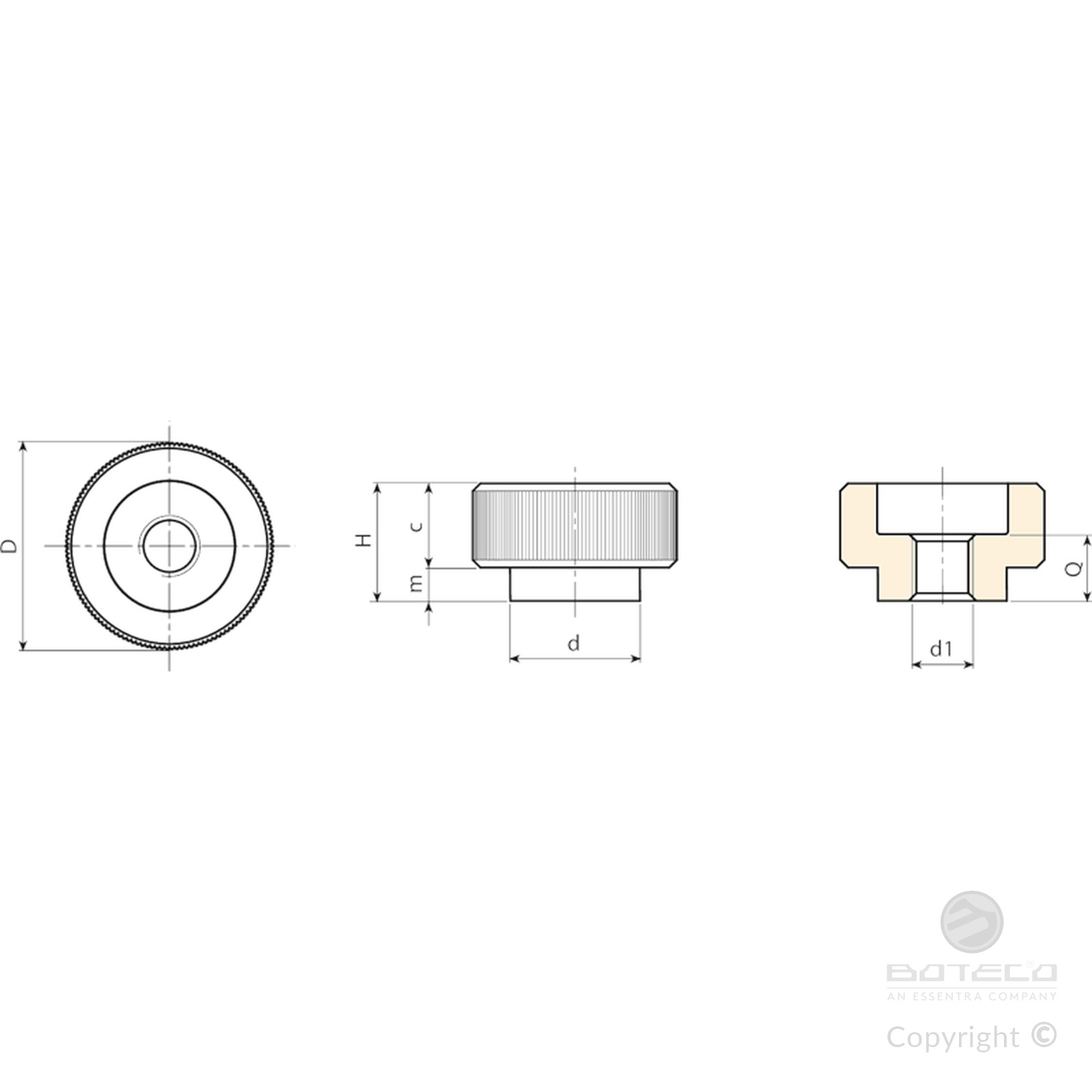

| Codice | Art. | D | d | H | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| Y303020.0002 | Y303020.VBM05 | 20 | 14 | 12 | 4 | 8 | M5 | 7 | 17 |
| Y303024.0002 | Y303024.VBM06 | 24 | 16 | 14 | 4 | 10 | M6 | 8 | 30 |
| Y303030.0002 | Y303030.VBM08 | 30 | 20 | 17 | 5 | 12 | M8 | 10 | 50 |
| Y303036.0002 | Y303036.VBM10 | 36 | 28 | 20 | 6 | 14 | M10 | 12 | 90 |
| Y303040.0002 | Y303040.VBM12 | 40 | 32 | 24 | 8 | 16 | M12 | 16 | 124 |
Versione Y303 PIN: in acciaio inox (Aisi 303)
| Codice | Art. | D | d | H | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| Y303020.0001 | Y303020.INM05PIN | 20 | 14 | 12 | 4 | 8 | M5 | 7 | 17 |
| Y303024.0001 | Y303024.INM06PIN | 24 | 16 | 14 | 4 | 10 | M6 | 8 | 30 |
| Y303030.0001 | Y303030.INM08PIN | 30 | 20 | 17 | 5 | 12 | M8 | 10 | 50 |
| Y303036.0001 | Y303036.INM10PIN | 36 | 28 | 20 | 6 | 14 | M10 | 12 | 90 |
| Y303040.0001 | Y303040.INM12PIN | 40 | 32 | 24 | 8 | 16 | M12 | 16 | 124 |
